» B18C6 swap in EE8 Kabebaum Problem

nsx205 · 11.05.2013, 18:12

Hallo Leute ich hab gestern mit motor Ausbau von EE8 angefangen
Ich habe motor und getriebe von EE8
Ohne Probleme ausgebaut

Heute wollte ich Kabel baum von EE8 bzw. von b16A1 abtrenen und an B18C6
Anschlissen. Bevor ich damit Los legen wolte ist mir bei B18C6 Motor augefahlen
Das da ein Stecker von B16A1 Motor
Kein Platz hat in B18C6 motor hat
Schaut euch mal die Fotos an

Erste Foto ist von B18C6 Motor
Zweite Bild ist B16A1 Motor mit Kabelbaum

Oder Braucht man nicht diese Stecker bei B18C6 Motor
Soweit wie ich weiß Sol alles 1:1 passen
Ich hoffe kann mir jemand helfen:)

Bastifantasti · 11.05.2013, 20:37

B18 aund B16A1 haben andere OBD Normen somit kann eig gar nicht alles passen!

nsx205 · 11.05.2013, 21:57

BastifantastiB18 aund B16A1 haben andere OBD Normen somit kann eig gar nicht alles passen!

Ist mir schon klar das die verschiedene obd,s
Haben, aber es wurde schon B18C6 in EE8
Eingebaut. Ich will nur wissen was ich alles von EE8
Übernehmen kann und was alles passt

wuddelcrew · 12.05.2013, 08:08

Du kannst den B16 Motorkabelbaum nehmen, musst den aber umpinnen.
Außerdem brauchst du dann noch nen Adapter für das SG.

Aber da gibt es hier mittlerweile einige Freds und Beiträge hier im Forum. Nutz' die SuFu, da haste dann ne Menge zu stöbern.

Dass schon einige den Umbau gemacht haben heißt ja nicht, dass das alles p&p passt...

Nicht passen z. B.:

Motor- u. Getriebehalter
nicht umgepinnter Kabelbaum ohne Adapter
A-Wellen
... und noch ein paar Kleinigkeiten die einem erst immer beim Umbauen auffallen...

JDM_Guy94 · 12.05.2013, 08:46

Motorhalter passen NICHT?!

nsx205 · 12.05.2013, 09:26

[quote="wuddelcrew"]Du kannst den B16 Motorkabelbaum nehmen, musst den aber umpinnen.
Außerdem brauchst du dann noch nen Adapter für das SG.

Aber da gibt es hier mittlerweile einige Freds und Beiträge hier im Forum. Nutz' die SuFu, da haste dann ne Menge zu stöbern.

Dass schon einige den Umbau gemacht haben heißt ja nicht, dass das alles p&p passt...

Nicht passen z. B.:

Motor- u. Getriebehalter
nicht umgepinnter Kabelbaum ohne Adapter
A-Wellen
... und noch ein paar Kleinigkeiten die einem erst immer beim Umbauen auffallen...
Wieso muss ich Kabelbaum umpinnen?
Ich habe nicht ganze Kabelbaum bis zu Steuergerät abgetrennt, das baucht man auch nicht wenn man den Kabelbaum von EE8 übernimmt.
Ich habe nur in Motor Raum Kabelbaum abgetrennt
Das heißt es ist nicht nur ein Kabelbaum sondern zwei
Der von Steuergerät kommt zu Motor Raum, und dort ist der Kabelbaum mit
Weiteres Kabelbaum einfach zusammen gesteckt.und von da aus ist es an motor gesteckt. Ganze Kabelbaum passt auch an B18 nur dein ein oberen Stecker die neben öl Filter auf Foto zusehen ist hat bei B18 kein platzt ich weiß auch nicht wofür die ist und was genau messen tut.

Motor und Getriebe Halterung muss man von B16 nehmen es passen keine andere Halterungen bzw. Lager zu Karosserie. Und auch die Antriebswellen müssen von B16 übernommen werden, Da die Getriebe von B16 wieder dran kommt muss eigendlich alles passen.

Ich hab schon hier im Forum wegen Umbau gesucht
Aber nicht was genaues gefunden wie es alles gemacht wird

Es ist immer anders wenn man selber bei der Umbau ist, man sieht vieles was
Passt und was nicht passt

als jemand der nicht dabei ist. Aber Tips frage und Antworten helfen auch viel

wuddelcrew · 12.05.2013, 17:33

Motorkabelbaum musst du umpinnen weil teilweise die Stecker und die Kabelbelegungen nicht passen.

Kabelbaum von Motorraum zu Steuergerät kannst du umpinnen, würd ich aber in einen Adapter investieren. Stecker und Belegung vom B16 a1 SG passt nicht an das Steuergerät vom B18.

Wenn du das B16 Getriebe fährst (hattest du zuerst nicht erwähnt), kannst du natürlich die B16 ATW und die Motorhalter weiter nutzen.

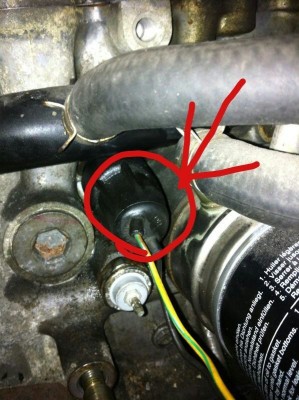

Letztes Bild ist der Thermoschalter für den Kühlerlüfter beim B16. Wo der B18 den hat weiß ich nicht, wenn es wie beim b16 a2 ist, sitzt der glaube ich in der Nähe vom Thermostat iwo soweit ich mich erinnern kann...

Andreas2407 · 12.05.2013, 18:48

Falls es dir und anderen eventuell hilft: Gibt ne Firma, die fertige Motorkabelbäume für alle möglichen Anliegen herstellt. Firma heißt Rywire.

Hier mal ein Link:
http://www.rywire.com/catalog/milspec-tucked-bseries-harness-p-1.html

Kost zwar etwas, dafür hat man aber keinen Stress und alles in OEM-Quali.

hillclimber-ee · 12.05.2013, 18:53

Alternativ könntest du auch den b16 kabelbaum verwenden. Lima und zundverteiler vom b16 übernehmen. Und den klopf sensor vergessen. Der bringt sowie so nicht überragen d viel.

nsx205 · 12.05.2013, 19:22

wuddelcrewMotorkabelbaum musst du umpinnen weil teilweise die Stecker und die Kabelbelegungen nicht passen.

Kabelbaum von Motorraum zu Steuergerät kannst du umpinnen, würd ich aber in einen Adapter investieren. Stecker und Belegung vom B16 a1 SG passt nicht an das Steuergerät vom B18.

Wenn du das B16 Getriebe fährst (hattest du zuerst nicht erwähnt), kannst du natürlich die B16 ATW und die Motorhalter weiter nutzen.

Letztes Bild ist der Thermoschalter für den Kühlerlüfter beim B16. Wo der B18 den hat weiß ich nicht, wenn es wie beim b16 a2 ist, sitzt der glaube ich in der Nähe vom Thermostat iwo soweit ich mich erinnern kann...

Das mit umpinnen und Adepter brauche nicht machen, den die ganze Stecker die ich von Motor raum abgetrennt habe, werden wieder da gesteckt wo ich die getrennt habe
und die von Motor Raum die zu Steuergerät gehen
Die hab ich nicht abgetrennt, die von B16 Steuergerät bleiben so wie die sind
Wenn alles fertig wird muss ich abstimmen lassen.da ich die steugäret von B16 behalten will. Wenn ich steugerät von B18 nehme brauche nicht abstimmen lassen
Aber da muss ich ganze Kabel Baum ändern von Innenraum bis zu Motorraum und das ist viel Arbeit. Ok Danke dir also das obere Stecker mit rote Kreis ist thermoschalter gut zu wissen:-) morgen werde bei b18 suchen wo der thermoschalter sitzt. Weißt du vielleicht was von Schalter ist der untere?
