» D16Y7 ASB Swap - Bitte um Hilfe!

Amnesia · Gesperrt Anmeldedatum: 18.04.2014 Beiträge: 84

Hi Leute, ich hab mir vor kurzem vorgenommen einen ASB Swap an meinem Ej6 zu machen, nun stehe ich vor dem Problem, dass ich eine D16Y8 Automatik Asb habe und nicht weiß, welcher Anschluss welcher ist, da in dem Guide, den ich mir als Hilfe ausgesucht hab das ganze mit einer ASB aus dem Manuellen Modell beschrieben wird.
Könnte mir einer Sagen wofür die Anschlüsse, die ich auf den Bildern Markiert habe sind?

Grüße

kevin2310 · 03.07.2014, 12:42

Ich meine der kleine dünne hinten ist aktiv Kohle Filter (schwarze Box, 3 dünne Anschlüsse, unter der Batterie)

Der große Anschluss vorne ist die Kurbelwellengehäuse entlüftung, die kommt
Von hinten unten (2 Anschlüsse über dem ölfilter - einmal unterdrück einmal Wasser)

Ich schau später nochmal nach

Amnesia · Gesperrt Anmeldedatum: 18.04.2014 Beiträge: 84

Danke für die schnelle Antwort

kevin2310 · 03.07.2014, 13:01

ich kann dir später mal ein video machen wo jeder schlauch hingeht und was durchkommt und dann auf youtube hochladne, wäre interessant auch für die anderen, die sich an den asb swap wagen.

habe ihn auch durchgemacht

ist sehr merkbar, vorallem bei deinem autole merkst es echt heftig

2. Bild roter Pfeil, ist mir nicht bekannt.

schau mal am flansch hinten linke seite ob da 2 anschlüsse bei dir sind

Amnesia · Gesperrt Anmeldedatum: 18.04.2014 Beiträge: 84

Wäre Klasse, wenn du das machen könntest

Hinten ist nur der eine dünne Anschluss und der für den Bremskraftverstärker. Der dicke Anschluss vorne müsste aber für den Thermostat sein, weil die Ventil Deckel Entlüftung ja am Luftfilter Kasten angesteckt wird, oder?
Hättest du zufällig noch ne Idee, wie ich die Reste der alten Dichtung vom Zylinderkopf entfernen kann?
Sind nämlich extrem hartnäckig.

kevin2310 · 03.07.2014, 13:36

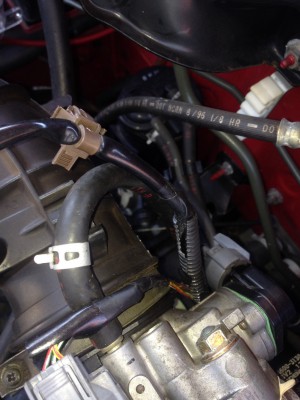

War jetzt unten und hab paar Fotographien gemacht

Unter der Asb (Wo der Ölfilter ist) Sind 2 Anschlüsse
einer ist in einem Rohr, da läuft kühlwasser durch, den msust du verlängern, der kommt an die Drosselklappe unten.

Der Andere Anschluss am Motor beim Ölfilter ist die KGE (KurbelGehäuseEntlüftung) Die geht zu deinem Grünen Pfeil vorne oben rechts.

Vom Aktivkohlebehälter geht 1 schlauch zu einem ventil, aus dem Ventil geht ein schlauch wieder raus, der kommt an den Blauen Pfeil hinten.
Und noch einen Schlauch vom Aktivkohlebehälter wird Oben an die Drosselklappe angeschlossen

Rot müsste dann Kühlwasser sein. vom Motor geht aber 1 Schlauch raus, der ein U-Turn macht und indie Ansaugbrücke geht.
dort andem anschluss ist noch ein Anschluss wo Kühlwasser dnan zur Drosselklappe angeschlossen wird.

Moment mal, jetzt hab ich dne text geschrieben, und gemerkt, dass du gar keinen Ej9 hast und dazu Automatik Asb

kann sein, dass es sich leicht unterscheiden wird

Kanjo C1 · 03.07.2014, 14:25

Blau geht zum Kanister. Das stimmt.

Das sollte Dir helfen

Blues · 03.07.2014, 17:44

Das ist nicht von der Automatik, das scheint vom EJ8 Facelift zu sein, vllt sogar US. Automatik hätte keine Löcher für's IACV hinten dran.

Der blaue ist vom Tempomaten, da steckst du einen Stopfen drauf oder ein paar cm dünnen Schlauch mit Stopfen oder so drinne, damit das dicht ist.. Der rote ist von der zusätzlichen Luftzufuhr an die Einspritzdüsen beim 99/00er D16Y8. Der grüne kommt mit dem längeren Schlauch (den du hoffentlich dabei hast) an das PCV-Ventil im Ölabscheider (schwarzes Kästchen unter der ASB) - das hat kevin**** schon beschrieben..

Amnesia · Gesperrt Anmeldedatum: 18.04.2014 Beiträge: 84

Also ich hab das jetzt so gemacht:
-Cold Start Assist (Rot) bleibt eifach so, da da kein Anschluss am Zylinderkopf ist oder sonst irgendwas dran passiert.
-Für blau hab ich keinen Schlauch im Motorraum, den werd ich irgendwie zumachen
-Grün hab ich an die Crank Box angeschlossen

Ansonsten hab ich alle Schläuche, die ich übrig habe an den Stellen angesteckt, an die sie gehören.
Im Bild müsste ich die Crank Box markiert haben. War mir nicht ganz sicher was das ist, deswegen wollte ich nur nochmal sicher gehen.
Darüber ist ja der Kühlwasserschlauch, der zur Drosselklappe geht.
Danke euch für die hilfreichen Bilder!

Blues · 03.07.2014, 17:54

CrankBox ist der Ölabscheider, und der ist markiert, da muss der grüne Schlauch auch hin. Keine Ahnung, den Begriff CrankBox hab ich noch nie gehört und werde ich auch nie benutzen, weil der keinen Sinn ergibt.

Steck auf den roten Anschluss auch ein Gummikäppchen/Stopfen drauf oder eben ein paar cm Schlauch mit Stopfen/Schraube drinne. Das sollte meiner Meinung nach auch dicht sein.

Sollte jetzt alles korrekt sein.
