» S80 Getriebe revidieren (Verschleiß Einschätzung etc)

EJ9_Driver · 11.07.2019, 13:14

Keiner ne Empfehlung für mich?

Totte · 22.08.2019, 07:01

EJ9_DriverGetriebelager hab ich mittlerweile alle neu von NTN. Die Lager fürs Diff ebenfalls, aber leider ist in dem Set die "billigere" Ausführung als Radiallager. Ich persönlich möchte eigentlich gern bei dem Kegelrollenlager bleiben. Kann man das noch weiter fahren oder auch lieber gleich neu holen? Eine Verschleißeinschätzung ist ja doch recht schwierig

Hi. Hab aktuell bei meinem Getriebe am Integra (S80) die Getriebelager wechseln lassen. Hab auch einen Komplettsatz von NTN. Bei mir verbaut waren auch Kegelrollenlager beim Diff, die beigefügten Kugellager passten bei mir ohne Weiteres nicht. Es ist offenbar so, dass erst ab ca. 1998 im Getriebe Kugellager verwendet wurden, vorher Kegelrollenlager (meiner ist EZ 01/98, also wohl schon 1997 produziert). Um die Kugellager zu nutzen benötigt man wohl andere Beilegscheiben und nen Sicherungsring (?!?). Insofern sind jetzt weiterhin die alten Difflager drin, welche aber noch in gutem Zustand sind.
Vielleicht hilft mein Hinweis ja, denke jedenfalls, dass die Kugellager bei Dir auch nicht ohne Weiteres passen werden.

Headshot91 · 23.08.2019, 12:05

ich meine bei dem B16a1 getriebe sind auch Kugellager!
Das wäre ja 1989-91

Ab eg2/eg6 gab es kegel....

kann noch mal nach gucken.... hab paar getriebe rumliegen (offene).

EJ9_Driver · 24.08.2019, 18:39

Ich werde nochmal direkt NTN annschreiben wegen der Lager 😉

Niemand der die Fragen bezüglich verschleiß beantworten will?

Butsch125 · 15.04.2020, 13:22

Moin!

Wunderbarer Zustand des Getriebes soweit.

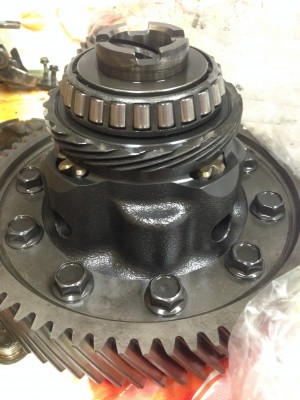

Bezüglich der Rollenlager am Diff kann ich dir folgenden Vergleich als Hilfestellung anbieten:

Schau dir die Rollen an, wenn sie verfärbt sind, leichte Rillen aufweisen oder wenn das Laufbild ungleichmäßig wäre, müsste man anhand der schwere der aufgetretenen Schäden entscheiden ob man sie wechseln mag. Solange die aber (wie auf dem Foto für mich soweit zu erkennen) gleichmäßig sind, ohne große Laufspuren, kannst du sie auch weiterhin drin lassen. Es gibt vor allem bei Rillenbildung auf den Rollen, spezielle Messkugelstifte (genauer Name grad nich bekannt), die dir die Tiefe der Rillen aufzeigen und damit den Verschleiß messbar machen. So habe ich immer die Kugellager und Rollenlager von Flugzeugtriebwerken vermessen in meinem alten Beruf. Als ich noch bei LKW`s Rollenlager in den Radnaben in die Hände bekommen habe, haben wir sie nur optisch beurteilt, das reichte aus und es kamen keine mit kaputten Lagern zurück.

Im allgemeinen sind die Rollenlager durch ihre größere Auflagefläche gegenüber Kugellager belastbarer.

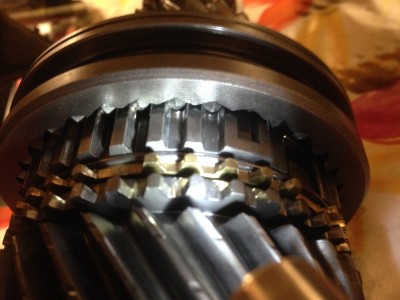

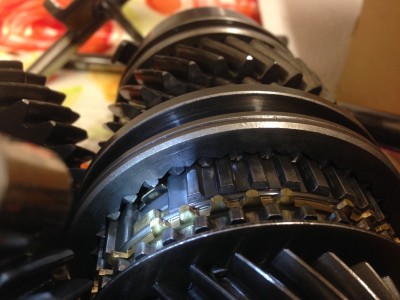

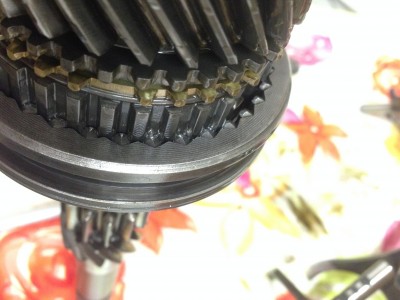

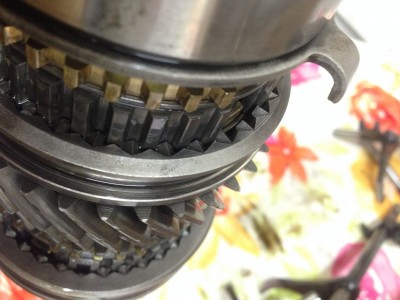

Die Schaltmuffen sind sehr stark beansprucht und daher würde ich dir einen Wechsel empfehlen. Sie greifen auf die Synchronringe und die Gangräder und beeinflussen durch ihren Zustand den Verschleiß an allen der drei genannten Bauteile. Schaltgabeln mal ausgenommen, da sieht alles ja noch gut aus.

Insgesamt kann man aber von einem guten Zustand sprechen.

Die Zahnflanken der Gangräder sind übrigens derart Robust das diese selbst mit Verschleiß Erscheinungen nicht getauscht werden müssten, da diese trotzdem bis zur nächsten Revision durchhalten. So bei meinen alten S21 Getriebe erlebt.

Die Punkte die halt immer bei den Getrieben am meisten leiden sind die Synchronringe und die Schaltmuffen.

Übrigens, wenn der Rückwärtsgang weiterhin funktioniert, brauchst du da nichts ändern.

Soviel zu meinem Senf

MFG Butsch

EJ9_Driver · 16.04.2020, 06:06

Danke Butsch für deine Einschätzung!

Schaltmuffen und Synchros habe ich wie gesagt deshalb schon neu da liegen.
Die alten Kegelrollenlager vom Diff sind schon runter und neue liegen hier. Mache alle Lager neu, da hab ich hoffentlich Ruhe.

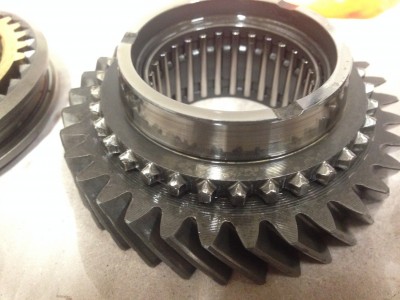

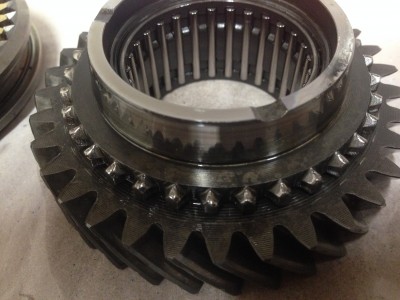

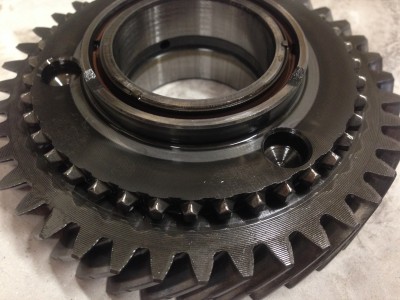

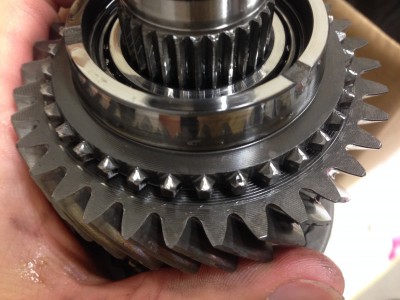

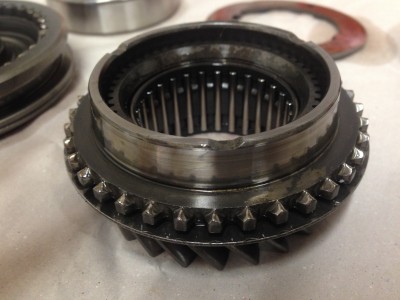

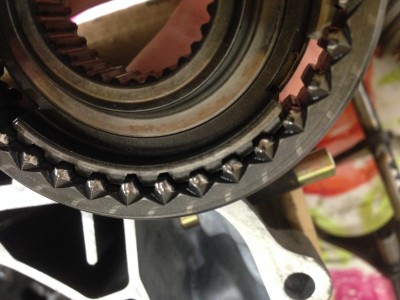

Prinzipiell geht es mir nur noch um die obenliegende Verzahnung der Gangräder. Wie man vielleicht auf den Bildern sehen kann sind schon einige rund. Die Gängräder an sich sehen aus wie neu

Ob der Rückwärtsgang noch rein geht, kann ich leider nicht sagen, da ich das Getriebe nie gefahren bin
