» Mobile Leistungsmessung

9BillyTheKid2 · 09.10.2018, 14:38

Sehr cooles Thema. :yes:

bin an einem ähnlichen dran.
welchen microcontroller hast du dabei verwendet? wie bist du auf die ganzen trägheitsmomente gekommen? berechnet oder gemessen?
mfg

Huppi_91 · 09.10.2018, 17:28

9BillyTheKid2Sehr cooles Thema. bin an einem ähnlichen dran.
welchen microcontroller hast du dabei verwendet? wie bist du auf die ganzen trägheitsmomente gekommen? berechnet oder gemessen?
mfg

Ich verwende den Arduino due, der hat ne höhere Abtastrate als der uno.
Die Trägheitsmomente habe ich nur überschlägig berechnet, ist ja sonst zu komplex. Die Schwungscheibe macht eh am meisten aus und die kannste ja gut berechnen. Schwieriger wirds mit den Rädern. Was willst du denn machen?
Lg

9BillyTheKid2 · 10.10.2018, 09:32

Hört sich vernünftig an. Die Drehmomentkurve sieht auch ziemlich plausiebel aus. Eine Validierung auf einem Prüfstand wäre da echt interessant. Hast du dir überlegt was im Falle eines durchdrehenden Rades passiert?

Dass dein Signal im oberen Drehzahlbereich ungenau wird ist verständlich. Für 7000U/min ist deine Abtastrate von 100Hz zu gering. Hast einen Plot von deinem Drehzahlsignal? Bzw einen plot von deiner Winkelbeschleunigung?

Ich verwende zumeist einen RaspberryPi. Damit lese ich zum einen die Daten der ECU aus und im nächsten Schritt installiere ich einen Beschleunigungssensor.

Huppi_91 · 11.10.2018, 06:52

Ja das stimmt. So grob kommt der Verlauf schon hin. Im Falle eines durchdrehenden Rades ist die Messung natürlich unbrauchbar. Aber mein ed9 ist ja bis auf die Abgasanlage noch original, so schnell dreht da im 2. Gang nichts durch

Wie kommst du auf 100hz? Soweit ich weiß hat der 10000 hz.

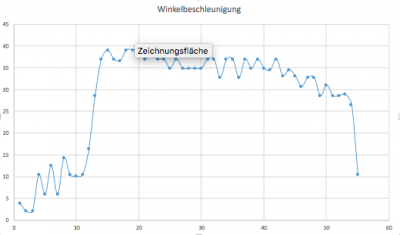

Ja habe mal einen Plot von der Winkelbeschleunigung gemacht. Irgendwie gibts da immer so komische Schwingungen :dumb:

Beschleunigungssensor hatte ich auch mal ausprobiert, hat aber auch nicht wirklich gefruchtet. Willst du denn letztendlich auch ein Leistungsdiagramm haben?

9BillyTheKid2 · 11.10.2018, 10:23

Ah, ok. ich dachte su sampelst mit de 10ms wie du vorher mal geschrieben hast.
Ist das echt der Plot der Rohdaten? Sind ja ziemlich wenige Stützpunkte für so eine hohe Abtastrate. Womit führst du die Berechnung der Winkelbeschl. durch?

Jap genau. Woran hats gelegen? Was hast so für Erfahrungen damit gemacht?

Huppi_91 · 11.10.2018, 11:20

9BillyTheKid2Ah, ok. ich dachte su sampelst mit de 10ms wie du vorher mal geschrieben hast.
Ist das echt der Plot der Rohdaten? Sind ja ziemlich wenige Stützpunkte für so eine hohe Abtastrate. Womit führst du die Berechnung der Winkelbeschl. durch?

Jap genau. Woran hats gelegen? Was hast so für Erfahrungen damit gemacht?

Hehe, achso das meinst du. Ja, insofern hast du natürlich recht. Das Problem ist, das der Sensor erstmal die Speichen des Nockenwellenrades zählen muss und dann durch die Zeit teilen muss. je länger ich das mache, desto genauer ist die Drehzahlmessung an jedem Punkt. Aber je länger ich ihn zählen lassen, desto weniger Stützstellen habe ich natürlich letztendlich bei der Gesamtmessung. Ich musste da regelrecht einen Kompromiss aus beidem finden.
Die Winkelbeschl. ist ja einfach die Drehzahl nach der Zeit abgeleitet. Also in Excel einfach (neue Drehzahl - alte Drehzahl / zeitintervall).

Ja mit dem Beschl.sensor habe ichs anfangs probiert, aber der war natürlich sehr anfällig für Störungen, Vibrationen etc.. dann hatte man beim Schlagloch schnell mal 1000 ps lol

9BillyTheKid2 · 11.10.2018, 11:47

hast das datenfile von den analogen messwerten noch wo herumliegen (also was du mit dem arduino mitgeloggt hast). ich könnte mir das mal anschauen. vielleicht kann ich dir bei der datenauswertung bisserl helfen.

Huppi_91 · 11.10.2018, 12:07

Meinst du das mit dem Beschleunigungssensor oder die anderen? Mit dem BS habe ich nichts mehr von

9BillyTheKid2 · 11.10.2018, 12:09

ne die daten vom induktiven Sensor.

Huppi_91 · 11.10.2018, 20:08

Achso. Naja das war ja ein digitales Signal. Schicke es dir morgen mal. Das sind dann aber nur die einzelnen Drehzahlwerte
