» B20-vtec, neue Block x2 - 2023 Jetzt zu Dritt! S.77

team-octane · Newbie Anmeldedatum: 07.12.2015 Beiträge: 21

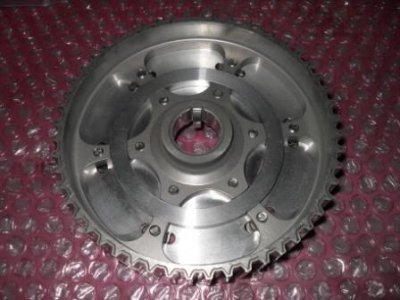

So sieht dat dann von hinten aus.

[/img]

Headshot91 · 08.12.2015, 09:51

danke, superidee.
Mit deiner methode sollte das klappen.

Werde ich so bauen!
Das teil sieht schwer aus ?!

Nächste woche wenn ich zeit habe gehts damit dann los! :hrhr:

Lg vielen dank! Wird sicher mehreren weiter helfen.

team-octane · Newbie Anmeldedatum: 07.12.2015 Beiträge: 21

Achso ja, im letzten Step musst du dir dann die Langlöcher fertigen. Kannst du aber natürlich auch bevor du die Scheibe auf's Rad setzt und die Speichen trennst.

Die Steuerzeiten sind bei Saugmotoren noch mehr als bei Turbos das A und O. Beim Turbomotor machst ebend 0,2bar mehr und schwups ist mehr Leistung da. Mit der Ventilüberschneidung kannst du ziemlich viel rausholen aber auch verkacken. Wobei sich das korrekte Einstellen meiner kompetenz entzieht. Ich hab da zwar schon viel probiert aber neben der in Büchern zu lesenden Theorie spielt Erfahrung eine große Rolle. Die Arbeit überlasse ich immer meinem Kumpel Micha von MCH-Motorsport (Schleichwerbung).

Headshot91 · 09.12.2015, 08:06

team-octane
Was glaubst du wann dein Motor montiert im Auto hängt? Hast du einen groben Zeitplan?

ja, naja Bis nächstes jahr 04.2016 sollte er laufen und eingebaut sein.
Meilensteine gibt es noch viele. Auch steuergerät ist noch nicht ganz fertig.
Am auto müssen die axialgelenke gewechselt werden.

Weiter gehts...

Kopf schön sauber gemacht und die Kannten gerundet.

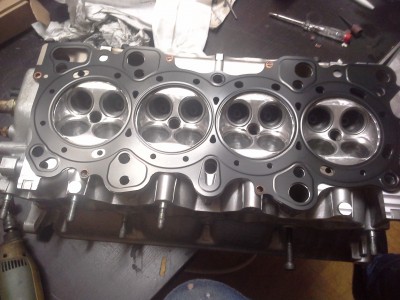

Weiterhin habe ich mal B16/B20 kopfdichtung verglichen!

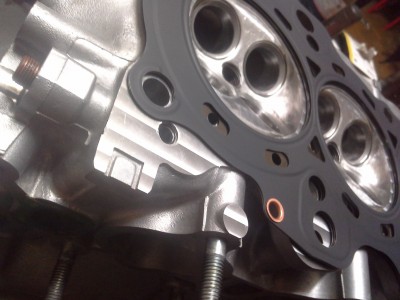

kein wunder das aus der ölzufürung öl rauskommt, da ist keine dichtung beim b20

naja seht selbst.

DERChristian · Gesperrt Anmeldedatum: 22.10.2015 Beiträge: 157

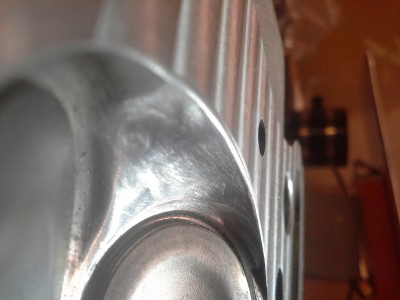

Warum hast du die Brennraumkante so verrundet?

Headshot91 · 09.12.2015, 19:34

DERChristianWarum hast du die Brennraumkante so verrundet?

Wie man oben auf den Bildern erkennen kann ist die Bohrung/Kolben größer wie der kopf.
Die kannte steht also im brennraum.

Jetzt muss man nicht lange überlegen oder rechachieren, das so eine kannte kaum wärm abführt und warscheinlich zu einem hotspot wird. [eine heiße ecke die das gemisch ungewollt enzünden kann]
durch die rundung erhöhe ich die öberfläche zudem kann da die wärme besser abfließen.

team-octane, hat das auch auf s.9 angesprochen.

Ich habe mich gegen eine Fase von durchmesser 81mm auf 84mm entschieden und nur gerundet.

wenn man im netz sucht findet man unzählige erklärungen hierzu.

lg

DERChristian · Gesperrt Anmeldedatum: 22.10.2015 Beiträge: 157

Ah jetzt. Bohrung grösser als Brennraum. Klar.
Erst kucken, dann Posten. Sorry!

Headshot91 · 09.12.2015, 19:50

DERChristianAh jetzt. Bohrung grösser als Brennraum. Klar.
Erst kucken, dann Posten. Sorry!

Kein problem, IMMER fragen wenn was unklar oder komisch ist.

Quatsche gerne über so sachen, gerne auch warum. Dafür ist das hier auch da!
Erfahrung tauschen.. etc

Wenn jemand ne anregung hat, immer raus damit! :yes:

lg
