» ZEX/Comp Cams 59300 Nockenwelle

DZoom · 25.03.2015, 00:22

Ich hab ein Problem mit der Comp Cams 59300 Nockenwelle für D16Z6 Motoren:
Die Aufnahme für den Zündverteiler passt überhaupt nicht, man kriegt die Zündung nicht auf normal eingestellt.

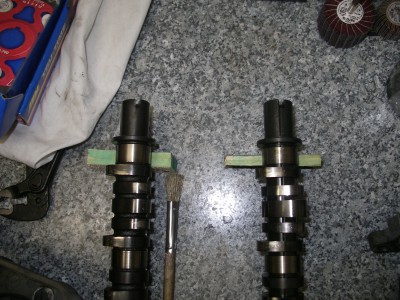

Hier mal zwei Bilder von einer D16Z6 Nockenwelle (rechts) und der Comp Cams (links davon).
Auf dem zweiten Bild kann man zumindest ansatzweise schon mit bloßem Auge erkennen, dass die Aufnahmen nicht gleich sind.

Hatte das schonmal jemand?

Manu-L · Gesperrt Anmeldedatum: 29.12.2011 Beiträge: 152

Eventuell die Y8 Comp Cam gekauft?

DZoom · 25.03.2015, 10:26

Nein.

to_low · 25.03.2015, 20:41

Hey

Vielleicht gehört die ja so, weil
die ja "schärfer" ist?

Bin schon gespannt wenn meine
kommt.

Grüße

Icke HH · 25.03.2015, 21:02

Dreh die Nocke mal 4 grad Richtung spät und schau dann nochmal nach deiner Zündung!

DZoom · 26.03.2015, 14:21

to_lowHey

Vielleicht gehört die ja so, weil
die ja "schärfer" ist?

Bin schon gespannt wenn meine
kommt.

Grüße

Nein.
Also man kann durch Verdrehen des Zündverteilers physikalisch die Zündung nicht weit genug vorstellen, so dass der Zündzeitpunkt passt.
Die Differenz würde man auch über Chip-Anpassung nicht angeglichen bekommen, da der Finger im Zündverteiler schlicht an der falschen Position wäre. Der Funke könnte gar nicht überspringen.

Icke HHDreh die Nocke mal 4 grad Richtung spät und schau dann nochmal nach deiner Zündung!

Die Nockenwelle ist eingemessen, also auf Zahnriemenseite werd ich die nicht verdrehen. Durch das Verdrehen hätte ich dann ja andere Öffnungs- und Schließzeiten; das ist ja nicht was ich will. Das Problem muss auf Zündverteilerseite gelöst werden.

*Update*

Ich habe Comp Cams deshalb mal angeschrieben, die sinngemäße Antwort in Kurzform:
Das kann schon mal passieren; die Rohlinge der Nockenwellen werden ihnen so zugeliefert -- ist halt so.

Der genaue Dialog ist weiter unten, hier erstmal die längere Antwort:

Da Comp Cams denselben Nockenwellen-Rohling zum Herstellen verschiedener Nockenwellen für den D16Z6 nutzt, kann es schon sein, dass die Aufnahme für den Zündverteiler leicht abweicht :suspekt:

Grund ist der Zulieferer dieser Rohlinge, der die Aufnahme für den Zündverteiler schon in den Rohling fräst und so an Comp Cams liefert.

Die meinten auch, man könne über das verstellbare Nockenwellenrad einen Angleich schaffen. Aber das macht keinen Sinn, da damit auch die Steuerzeiten andere werden.

In Fällen wie meinem sollte man die Langlöcher des Zündverteilers aufweiten, dann ginge das.
Oder den Zündverteiler eines Ersatzteil-Herstellers nutzen, der weitere Langlöcher hat. Welcher auch immer; evtl. wieder nur in den USA erhältlich.
Das Aufweiten ist aber keine Option, da dann... nichts mehr von den Haltern übrig bleibt. Also nix mehr zum befestigen. Ich hab das ja getestet; alle drei Schrauben raus und so lange verdrehen bis es passt. Dann war da nur nichts mehr zum festschrauben...
Das Resultat wäre beim Aufweiten dann in etwa so:

Und montiert so in der Art:

(Quelle: http://www.d-series.org/forums/engine-building/150152-d16y8-z6-distributor-issues.html)

Hier meine Frage und die Antwort von Comp Cams:

DZoom
I have issues with a Comp Cams 59300 for my D16Z6:
Comparing the OEM cam and your product i recognized something:
The distributor reception-slot in the cam is off.
So i can't set the ignition timing correctly at all.
I double checked everything, degreed in the cam -- but i can't get the
ignition to 14° BTDC; TDC is the best i can do.

What am i missing?

Comp Cams
Thanks for reaching out to us. Since we use the same cam cores to produce several different lobe configurations for that particular engine, it is possible that the orientation of the slot for the distributor is off slightly. The slot is machined in by the company whom we get our cores from, so there is no way we can grind one and be absolutely certain that it will be in a correct position with any given intake center line. Also, an adjustable cam gear can also reduce the amount of timing that you would be able to adjust at the distributor. In cases like yours it may be necessary to elongate the distributor adjustment slots to get the necessary adjustment to set proper ignition timing. At one time I believe there was an aftermarket distributor that allowed a bit more adjustment without any modifications.

One more thought, sometimes the crank pulley on those will have one white mark for TDC and and 1 or 3 marks 10 degrees before TDC. And sometimes you can only spot the 10* BTDC mark and one would assume that is the 0* mark, but it is not. Just a thought. Let me know if you have any other questions.

Icke HH · 26.03.2015, 15:40

Denn halt nicht.

keyn · 26.03.2015, 15:58

Na so ein rot***, kannste die nicht umtauschen, auch wenns lange dauert?

DZoom · 26.03.2015, 16:11

Icke HH Denn halt nicht.

Ja also danke für den Vorschlag. Hätte ja auch gleich schreiben können, dass ich auch schon probiert hab den Zahnriemen zu versetzen. Hatte nur irgendwie wenig Zeit...
Mit versetztem Zahnriemen war die Zündung zwar normal, aber die Steuerzeiten eben murks. Also ging's wieder zurück auf Anfang

keynNa so ein rot***, kannste die nicht umtauschen, auch wenns lange dauert?

Ich denke nicht, der Kauf liegt nämlich schon drei oder vier Jahre zurück :roll:

Naja was soll's. Andere Zündverteiler (EJ2, EH6 mit D16Y8) sollen ja im Vergleich zum D16Z6 Verteiler auch eine andere Aufnahme haben, damit würd ich's am liebsten mal probieren und schauen wo man landet. Blöd nur, dass die Dinger gleich wieder so viel Geld kosten

Wie dem auch sei, wenn mein Hallenkollege wieder da ist wird er mir das Teil auf den Bildern hier netterweise nachdrehen. Aber mit versetzten Loch für den Befestigungspin, um das Problem auszugleichen.
Wär doch gelacht, wenn ich mich von dieser schlechten Qualität besiegen ließe

albiknalltuete · Premium-Member Anmeldedatum: 08.05.2009 Beiträge: 6118

Wie unfähig ist diese Firma bitte...böse Zungen würden tyisch Amis sagen, keine Spur von eingangskontrolle und Qualitä. Hier zieht wieder das Prinzip...wer billig kauft,kauft doppelt!

Zur topic. Kannst du ddir nicht einen Adapter bauen um die langlöcher zu erweitern? Sieht zwar nicht schön aus, könnte aber funktionieren.
