silver045 · 19.08.2009, 13:16

Material:
2m kabel 0,70€
led mit fassung ATU 2,90€
schrumpfschlauch
steckverbindungen für kabel

1. Die plastikabdeckung im Fahrerfussraum abbauen.
Handschuhfach raus. (um kabel ordentlich zu verlägen)

2. Tacho ausbauen. dazu werden als erstes die zwei schrauben
in der blende wo die knöpfe für wahrnlicht und so sind,
heraus geschraubt. Jetzt kann man die Blende heraus ziehen.
Einfach auf das amaturenbrett legen, die stecker brauchen nicht
ab.
jetzt sieht man das das tacho noch mit drei schrauben befestigt
ist. diese nun lösen. nun kann man das tacho nach vorne hin
heraus ziehen. die beiden grünen stecker lösen und man hat
das ganze teil in der hand.

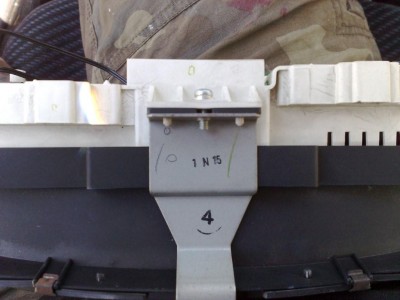

3. tacho auseinander bauen. dafür wird die silberne schraube oben
am rand (zeigt nach innen b.1) gelöst.

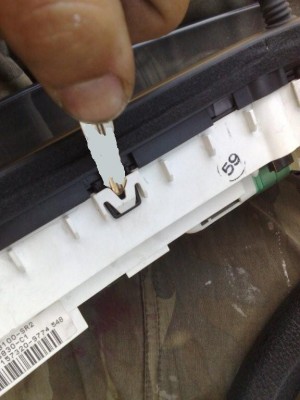

dann vorsichtig die plastikklipse nach vorne drücken und rei um
die scheibe lösen. ACHTUNG: die grauen klipse sehr vorsichtig
behandeln da sie schnell brechen. b.2

4. da wir nun den tacho auf haben kommen wir zur led.
da bei mir die mittlere reihe nicht belegt ist (weiß auch nicht

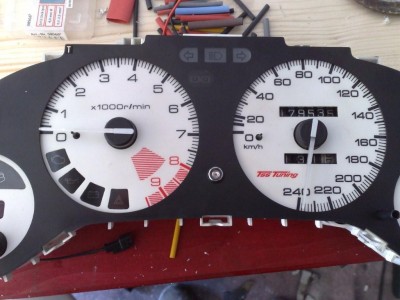

wofür die da ist) habe ich in den unteren zwei aussparungen,
den mittelsteg rausgebrochen und ein loch reingebohrt b.3
dann habe ich genau darüber in der schwarzen blende auch ein
loch reingebohrt und die led eingefasst b.4. kabel habe ich nach
hinten heraus gezogen.

Steps154 · 19.08.2009, 13:40

silver045 · 19.08.2009, 13:51

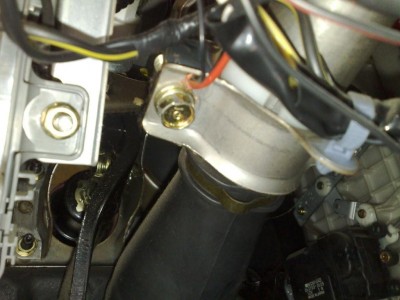

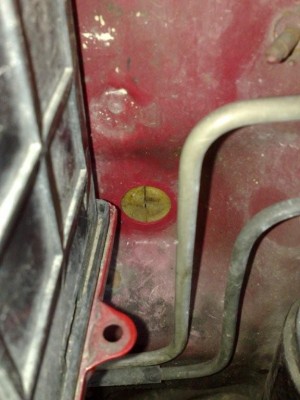

7. das massekabel hängt nun im fahrerfussraum. nun wird das
tacho wieder eingebaut.
ich habe das massekabel an der befestigung der lenkstange
festgemach. einfach die schraube was lösen kabel mit
kabelschuh drunter. fertig. bild 7.
wenn das kabel überall ordentlich liegt, kann nun der innenraum
wieder zusammengebaut werden.

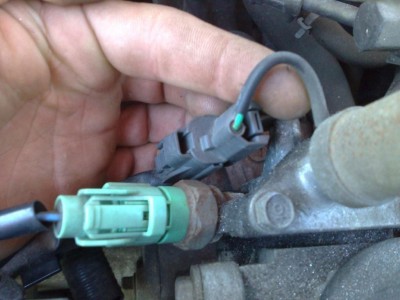

8. nun wird das vtec geberkabel, das am motor oben links zu
finden ist, durchtrennt bild 8.

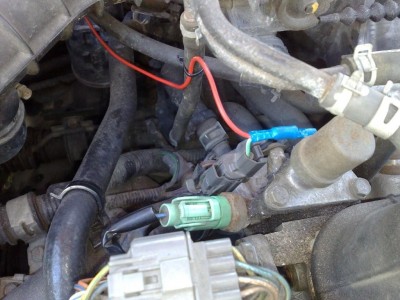

beide enden abisolieren und dann mit kabelsteckverbindung
versehen. in einer kabelverbindung einfach das kabel, das
in den innenraum geht, mit verbinden. zusammenstecken,
ordentlich isolieren Bild 9, und das kabel im motorraum verlegen.
fertig. ob ihr jetzt einfach die kabel ineinander dreht und ein
bischen isoband drum wickelt, ist eure sache, es kann aber
schnell mal was schief gehen.

video kommt die tage.
hoffe konnte hier ne ordentliche anleitung geben und wünsch
viel spass beim basteln.
mfg

TiMmEe · 19.08.2009, 14:40

Also ich hätt die +12V vtec vom Steuergerät abgegriffen.Ist erstens viel einfacher und zweitens schöner,weil man so keinen kabelsalat im motorraum hat.

Ansonsten gute Beschreibung...

Steps154 · 19.08.2009, 17:52

Die Anleitung ist ... TOP

Habs genauso gemacht nur eben mit einer anderen Lichtquelle

Der Einbau ist wirklich simple und für jedermann zu erledigen.

white_dream · 20.08.2009, 00:49

Kann ich auch einen stromdieb nehmen für das vtec ventil? Wenn ja muss ich da was ab isolieren?

Jensen · 20.08.2009, 05:02

white_dreamKann ich auch einen stromdieb nehmen für das vtec ventil? Wenn ja muss ich da was ab isolieren?

Stromdieb kannste auch nehmen,ist aber unprofesionell...

Was willste bei nem Stromdieb abisolieren...???

white_dream · 20.08.2009, 06:34

Das mit dem stromdieb ist nur ne vorübergehende lösung da ich momentan keinen lötkolben zur verfügung habe. Kenne mich mit stromdieben nicht so aus

Chef_Koch · 20.08.2009, 07:54

Top Anleitung!!!

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "Vtec lampe einbauanleitung" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...
