» Tempomat/Dimmer im EG, n paar Kabelbaumfragen :)

GCivicEG8 · 30.04.2011, 20:49

hey,

bin grad am tempomat und dimmer einbauen in nen eudm eg6, hab das set vom user deschlong aus kanada, kann ich echt nur empfehlen

der einbau ansich setzt schon improved skills vorraus, prinzipiell is es aber kein ding der unmöglichkeit

die tempomatleitungen und stecker aus dem hautpkabelbaum rauszutrennen und in meinen einzupflanzen is aber der schaltplan im usdm service manual hat echt geholfen...

also den hauptkabelbaum im fußraum hab ich schon, jez gehts um den teil vom sicherungskasten das armaturenbrett entlang:

beim kanadischen kabelbaum is ein rotes kabel dass an meinem kabelbaum schwarz is, ich vermute mal das is die masse die vom dimmerschalter gedimmt wird? so ganz verstanden hab ich das system aber noch nicht, würde den dimmerschalter auch gerne verbauen...
soll ich das rote kabel dass vom dimmerschalter weggeht einfach an das schwarze kabel hängen? hier mal die pics:

edit: keine ahnung warum ich die pics nicht einbinden kann, musst zwischen dem h und ttp das leerzeichen entfernen...

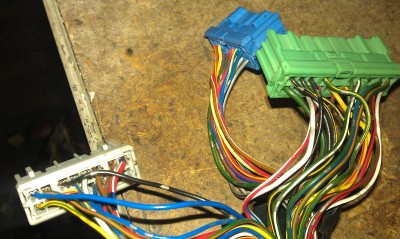

mein kabelbaum, vom hellen stecker das dritte kabel links oben, hier in schwarz:

h ttp://img710.imageshack.us/i/imag0222r.jpg

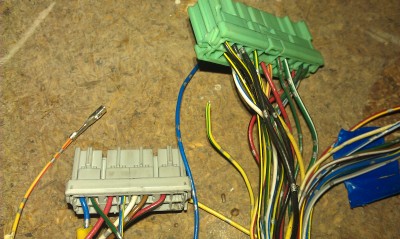

der kanadische kabelbaum, hier is das kabel rot:

h ttp://img84.imageshack.us/i/imag0223k.jpg

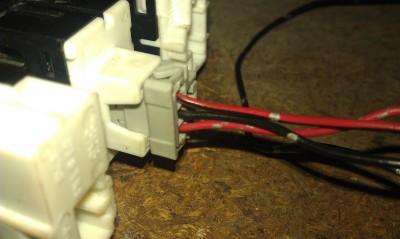

der stecker vom dimmer, ich denk mal rot/schwarz is plus, schwarz is masse und rot is die masse die vom dimmer gedimmt wird:

h ttp://img199.imageshack.us/i/imag0227s.jpg

und dann noch die stecker von heckscheibenheizung und heizungsbedienteil im vergleich, meiner hat n schwarzes kabel, der cdm n rotes:

h ttp://img534.imageshack.us/i/imag0224t.jpg/

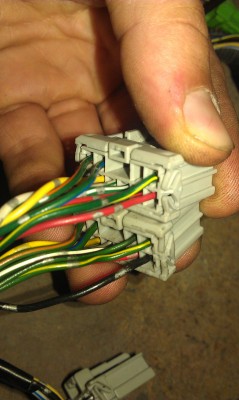

h ttp://img812.imageshack.us/i/imag0226v.jpg/

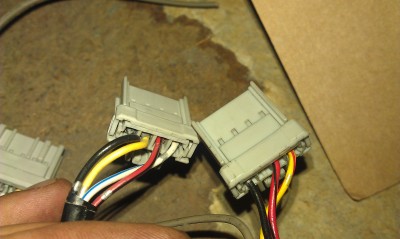

und hier noch der für zigarettenanzünder/aschenbecher, der is iwie ganz anders verkabelt:

h ttp://img585.imageshack.us/i/imag0225r.jpg/

wär cool wenn mir jemand helfen könnte

mfg david

Mike-EG6 · 30.04.2011, 21:40

hab ich dir ja schon gesagt das ich nen Schaltplan fürn tempomaten hab ,
Hast alles dabei ? auch die pedale und lenkrad ?

lg mike

GCivicEG8 · 01.05.2011, 00:56

Türlich, alles komplett

ja meldst dich halt morgn mal mike, bin eh den ganzen tag am werken daheim in saxen gg

Daavid

wuseldusel · 01.05.2011, 06:44

Nimm doch anstelle deines Armaturenkabelbaumes den US-Kabelbaum. Oder ist dieser nicht komplett?

GCivicEG8 · 01.05.2011, 10:52

Is nich komplett (radioanschluss) und hat keinen nebelschlussleuchtenschalter

wuseldusel · 01.05.2011, 11:41

Hmm, komisch.

Mein USDM-Kabelbaum hatte bis auf den fehlenden Anschluss der Scheinwerferwaschanlage, der ABS- und Reservewarnleuchte alles dabei.

GCivicEG8 · 01.05.2011, 12:11

Hab ja nen cdm kabelbaum, is wieder anders lt service manual

und was ich weis ham die amis und kanadier beide keine nsl...
Naja seis drum, das rote kabel is die gedimmte masse und geht zu den schaltern und zum taxho

ShAd0w · 01.05.2011, 18:48

wir machen das schon und wenn du mir paar Bilder machst schreib ich demnächst nen Guide ^^
