» Lenkeinschlagbegrenzer selfmade

chikitomo · 18.03.2011, 15:45

Vorweg:
ich habe dieses für einen Civic EJ/EK gebaut. ob die maße bei anderen civics auch so sind kann ich nicht sagen. außerdem habe ich diese verbaut weil ich keine spurplatten fahren kann.

Material:
ich habe mir einfach nen messingrohr und nen paar madenschrauben aus dem baumarkt geholt.

wichtig ist, man braucht ein metallrohr (edelstahl, Alu oder Messing) bleibt einen selber überlassen. ich würde entweder messing oder alu nehmen. das macht denn nicht mehr so ein lautes knallen beim anschlag, da weichmetall.

die maße von rohr müssen innendurchmesser 25mm und aussendurchmesser 35-38mm sein.
meins ist 25/35mm und hat damit 5mm wandung.
dann besorgst man sich einfach zwei M6 madenschrauben, nen 5er metallboher, schraubenlack und logischerweise nen M6 gewinderschneider.

Der Bau: einfach das rohr auf gewünsche maß einkürzen (bei mir sind erstmal 20mm) und schön den grad abmachen. dann einfach mit deinen 5er boher nen loch bohren und mit dein M6 gewindeschneider das gewinde drehen. nun noch die madenschraube auf die die richtige länge kürzen und das wars.

10min. aufwand für beide

Der Einbau: einfach das große metalband hinten an der lenkmanschette durchtrennen und die lenkmanschette nach vorne ziehen. dann mit einen großen verstellbaren gabelschlüssel am dicken vierkantblock anlegen und losdrehen. nun alles auseinanderschrauben und lenkeinschlagbegrenzer einsetzen. lenkeinschlagbegrenzer mit schraubenlack fest schrauben und alles wieder mit schraubenlack zusammenbauen. das wars schon.
da es wirklich nen kinderspiel ist diese einzubauen, erspare ich mir hier ne ausführlichere anleitung.

orginal habe ich rechts wie links je 1-3/4 lenkumdrehung. bei momentan 20mm begrenzer sind es nur noch 1-1/4 umdrehungen. also 1/2 umdrehung weniger. ich schaue erstmal ob es sich einigermaßen fahren lässt. wenn nicht denn baue ich mir noch welche in 10 und 15mm breite.

das schöne an der sache ist das es kein tüver sehen und ich bezweifele auch fühlen kann
es klappert nicht, kann nicht verrutschen und macht einfach nen soliden eindruck.
ist nicht solch ein gepfusche mit federwegsbegrenzer oder so.

mfg

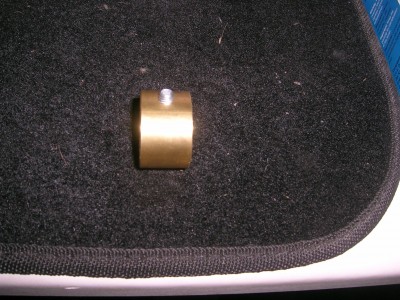

p.s. bild zeigt das fertige produkt und einbau.

RGT · Gesperrt Anmeldedatum: 30.09.2008 Beiträge: 14034

sehr geil

machen wir bei mir auch.

Kerl · 20.03.2011, 21:04

Ich find ja den Wendekreis der EG/EJ normal schon ziemlich gross. Damit wird der ja noch grösser.
Aber bei fetten Schlappen halt nicht anders drin.

Die Arbeit ist auf jeden Fall top. :yes:
