» ITB Info Threat

Hashiriya · 11.03.2007, 12:59

So jetzt will ich auch mal einen Fach threat starten in dem Wir uns über das thema ITBS auseinander setzen können.
Da diese Technik sogut wie garnicht bei uns in deutschland unter den Honda fahrer bekannt ist, fehlt es meistens an den den nötigen Infos und erfahrungen.
Also dachte ich mir ich mach hier mal nen Threat auf wo wir Hardcore Schlampen uns austauschen können und uns gegenseitig beraten,helfen und aufpushen können :yes:

Für alle die jetzt diesen Threat lesen und nicht wissen was ITBS eigentlich sind,hier die kurze beschreibung.

ITBS = Individual Throttel Bodys (Einzeldrosselklappeneinspritzung)
diese Technik ist eigentlich sehr alt und wird in der regel für Hochleistungs Rennsaugmotoren verwendet.Sogut wie alle Modernen Motorräder haben dieses system serie und im bereich der LUXUS Sportwagen kann hier vorallem Ferrari gennant werden.
Toyota hatte ebenfalls sehr lange ITBS im einsatz auf ihren Blacktop und Sylvertop motoren.
Was ist das besondere an ITBS?
Das Zauberwort heisst ansprechverhalten.Jeder der mal auf nem Superbike wie zb einer ninja gefahren ist weiss was ich meine.Durch den umstand das jeder Zylinder seine Eigene Drosselklappe hat wird ein betsmöglicher Füllungsgrad erreicht.
Leider hat es auch schatten seiten.
-Extremer Lärm
-Hoher Benzinverbrauch
-schwer einzustellen
dem gegenüber stehen aber auch vorteile
-Extremes ansprechverhalten
-In verbindung mit anderen Motormods sehr hohe leistungs ausbeute
-Sehr billig in der herstellung(im vergleich zu anderen systemen)
-Super optik
-In verbindung mit einem Lader absolut perverse leistungs ausbeute

So das waren mal die grund infos für NOOBS lol

So und jetzt wie man die dinger baut und abstimmt

Ich fang mal an wie ich das ganze plane

Motor d16a6 mit z6 kopf
Arias Koben und Eagle I-Beam Pleuel
zu den itbs
ich hatte erst an ne eigenbau ASB gedacht um dann mit 900er CBR Itbs zu arbeiten.
Jetzt hab ich aber ne hübsche OBX ASB gefunden und werde die umarbeiten,weils einfacher ist.

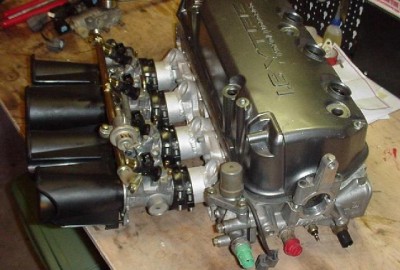

hier ein beispiel bild

Lord Ishmael du hast auch den plan oder?
wäre cool wenn du hier auch mitmischen würdest.

Honda civic WRC · 11.03.2007, 19:32

wie hast du das den mit den einspritz düsen vor ?
und wolltst du dan ein freiprogrammier bares steugerät ferwenden?

mfg Manni

Hashiriya · 12.03.2007, 15:15

das bild oben ist nur als beispiel gedacht für die wo sich unter ITBS nichts vorstellen können.
Gute frage ;-)

es gibt zwei möglichkeiten
Die düsen der ITB benutzen oder
Die orginal Hondadüsen nehmen wenn man zb einfach eine y8 ASB umbaut.
Zur abstimmung
Das ist das schwerste vorallem bei nonvetec modellen mit OBD0.
Man kann es mit der Hondata machen aber warum so viel geld ausgeben wenn die meisten serien ecu problemlos mit nem eprom beschreib/lesbar sind
den rest macht man dann über ein freies programm
Turboedit
Neptune
Chrome
etc...

tu_666 · 12.03.2007, 15:21

Wird mal Zeit, dass so ein thread kommt! :yes:

Ich hab schon vor ner Ewigkeit nach Info´s gesucht und gefragt, aber keiner konnte mir ne ordentliche Auskunft geben! :roll:

Damals gab´s so ne EDKA (Einzeldrosselklappenanlage) bei ebay

^Anzeige... aber ich habs gelassen, weil keiner davon Ahnung hatte!

Also Jungs, ihr habt nen Fan! Macht das ordentlich, ich werds auf jeden Fall verfolgen!

Gruß, Uwe!

Hashiriya · 12.03.2007, 19:33

momentan bin ich ja hier der einzige der postet :hrhr:

nicht nur verfolgen sondern mitwirken,selbst blöde fragen können denkanstöße bewirken die so manches problem gelöst haben.
so hat meine frage in nem us forum, ob man nicht das ganze so laufen lassen können dazu geführt das es einer mal versucht hat

und ja es geht sogar ohne ecu mods :lol:

seit alle eingeladen für nen fröhlichen dialog und info austausch

P.S bei der abkürzung EDKA muss ich immer an nen super markt denken :hrhr:

tu_666 · 13.03.2007, 13:46

Ja, aber so kann ich mir EDKA ganz leicht merken!

Hab hier noch nen alten thread zum Thema gefunden...

http://www.maxrev.de/einzeldrosselklappe-t13336.htm

Wir sollten mal den Knobi kontaktieren, glaub der hat Ahnung davon! :yes:

-->Hab noch ne D16Z5 ASB rumliegen. Denkst Du, die kann man benutzen um sich ne Einzeldrosselanlage zu bauen?

Hab im Internet gesehen, dass Toyota manchmal mit 2 Drosselklappen arbeitet. Eine für jeweils 2 Zylinder. Wäre auch interessant...

Naja, dann kann man mit der Länge der Ansaugtrichter auch noch die Leistung im Drehzahlband verschieben. Gut zu wissen...

Aber wer will das schon so bauen? Viel zu kompliziert...

Man müsste nen guten Mittelweg finden...

Hashiriya · 13.03.2007, 13:56

Zitat
-->Hab noch ne D16Z5 ASB rumliegen. Denkst Du, die kann man benutzen um sich ne Einzeldrosselanlage zu bauen?

klar warum nicht??

Zitat
Hab im Internet gesehen, dass Toyota manchmal mit 2 Drosselklappen arbeitet. Eine für jeweils 2 Zylinder. Wäre auch interessant...

Toyta verwendet nur ITBS in dem bereich.Das wo du da endeckt hast war ein doppelvergaser der zeitweilig im einsatz war.
Das drehzahl/drehmonetband wird immer bei ITBS(EDKA) von der länge beeinflusst.
Je länger du sie machst umso mehr drehmoment bekommst du untenrum
je kürzer desto mehr drehzahl erreicht dein motor.
Den mittelweg hat toyota ja schon begangen
ihre ITBS haben ja ein plenum(luftsammeler)

tu_666 · 13.03.2007, 15:19

Hashiriya
Zitat
-->Hab noch ne D16Z5 ASB rumliegen. Denkst Du, die kann man benutzen um sich ne Einzeldrosselanlage zu bauen?
klar warum nicht??

Dann brauch ich SOFORT 4 Drosselklappen! :hrhr:

Hashiriya
Das drehzahl/drehmonetband wird immer bei ITBS(EDKA) von der länge beeinflusst.
Je länger du sie machst umso mehr drehmoment bekommst du untenrum
je kürzer desto mehr drehzahl erreicht dein motor.

Na genau!

Aber es gibt auch Systeme, wo sich der Trichter bei Volllast bzw. bestimmter Drehzahl verkürzt oder verlängert.

Sowas ist natürlich die perfekte Lösung! Ordentlich Power untenrum aber auch bei hohen Drehzahlen.

Allerdings ziemlich kompliziert...

Wenn wir so ne Einspritzung bauen sollten, dann sollten wir die Trichter auch variabel machen. Zwar nicht automatisch verstellbar, aber man kanns ja per Hand einstellen. Oder verschieden lange Trichter anfertigen und die mal untereinander austauschen.

Und dann probieren, bei welcher Länge man am besten fährt.

Weil ich will schon wissen, was am besten ist. Kommt ja auch auf den jeweiligen Motor an...

Hashiriya · 13.03.2007, 17:06

sowas kann man ausrechnen wo die ideal länge ist
bei meinem a6 käme ich bei allem stock auf ne bestlänge von 14cm??
gemesen wird von von der fläche wo die asb anliegt bis zum ,,trichter,, ende
zzgl 2cm bis zu den ventilen (ist so ne faustformel) komt man auf nen ansaug weg von 16cm
du musst vorher auch wissen welche Drosselklappen du nehmen willst

Honda CBR =leicht einzustellen da der TPS der selbe ist wie beim auto
Suzi Hayabusa =perfekt für ne möglichst gerade luftführung allerdings müsste man den tps anpassen (übers ecu) oder nen honda tps verbauen

verstellbare Trichter ;-)

du musst kohle haben :hrhr:

erstens
hab sowas noch nie gesehen
zweitens
normale trichter kosten schon ne menge

steve514u · 13.03.2007, 17:29

ich glaub porsche hat so ein verstellbares saugrohr das meint er glaube ich
