» Civic EG-K20A S.34 100-200 Messung

ImportTuner133 · 24.12.2021, 19:27

So um das ganze mal auf den aktuellen stand zu bringen hier mal ein Update.

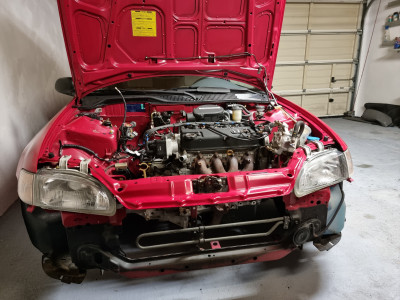

Habe vor 2 Wochen angefangen mit dem Umbau an sich, erstmal alles zerlegen. Aber natürlich oberste vorsicht. Habe mir zeit gelassen, wollte auf keinen fall irgendetwas zerstören. Zumal ich einige teile wie zb Atws, Lenkung, Getriebe ect in meinem Dayli weiter verwenden werde.

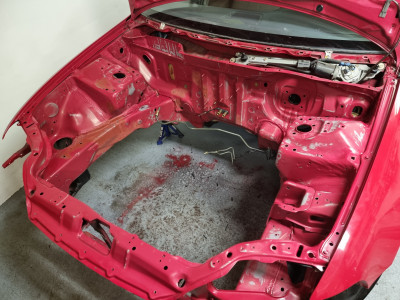

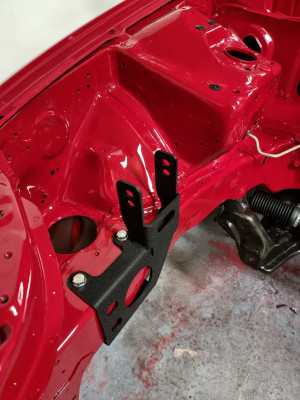

Nachdem alles leer ist, konnt ich den Motorhalter so wie die Kühlerhalter rausbohren.
Mit dem richtigen Werkzeug easy

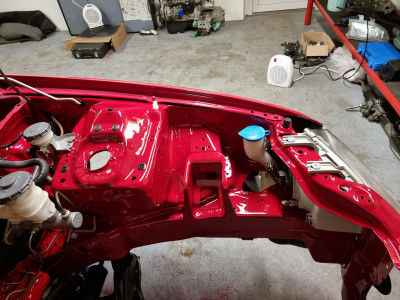

Dann wurde alles verschliffen, die blanken stellen grundiert und dann mit basis sowie 2k klarlack neu lackiert.

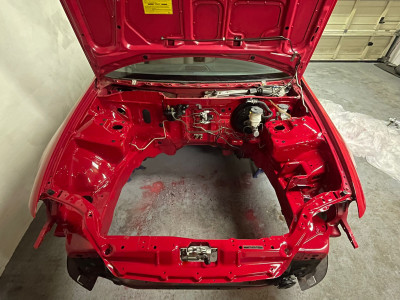

Ergebniss kann sich sehen lassen

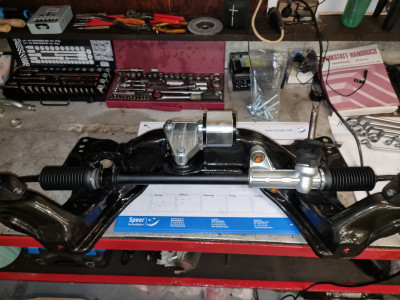

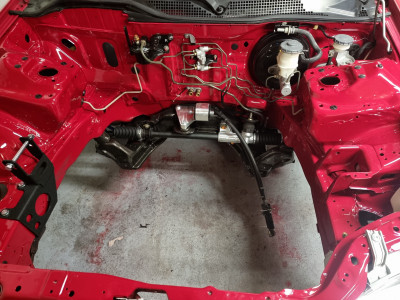

Dann natürlich vorm einbau sämtliche gummistofen erst gereinigt, Bremsleitungen gereinigt und montiert. Ebenso den Großen HBZ und BKV eingebaut.

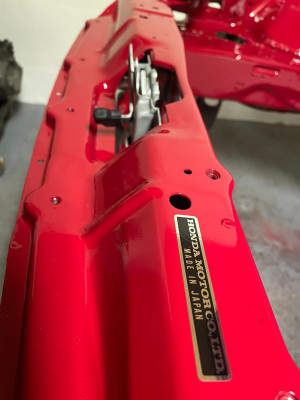

Halteclip für den Haubenhalter und Honda motor co. sticker kamen auch neu

1HGEJ2 · 27.12.2021, 18:59

Sieht echt gut aus mit dem Umbau! Würde auch auf sleeper Look machen und so Leute ärgern. Mache ja das gleiche mit meinem EP3. Wie machst du das mit dem Getriebe und Doctronic Steuergerät? Nutzt du den K Tuner Adapter?

ImportTuner133 · 27.12.2021, 22:07

1HGEJ2Sieht echt gut aus mit dem Umbau! Würde auch auf sleeper Look machen und so Leute ärgern. Mache ja das gleiche mit meinem EP3. Wie machst du das mit dem Getriebe und Doctronic Steuergerät? Nutzt du den K Tuner Adapter?

Danke

Ja bin gespannt, macht sicher spaß den Ein oder Anderen zu ärgern

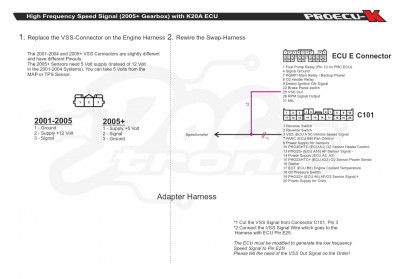

Ne nutze keinen Adapter. Der Chris von Doctronic hat mir die Ecu so umgebaut das Sie das Signal selber umwandeln kann. Muss dann nur noch den Swap-Kabelbaum ändern, damit das Geschwindigkeitssignal vom Sensor in das Steuergerät geht und das Signal für den Tacho aus dem Steuergerät kommt (normal hängen die Signale zusammen).

accicd7 · Gesperrt Anmeldedatum: 25.04.2021 Beiträge: 697

Ich kann die Bilder hier ohne gesunden Grimsen nich angucken

Richtig Geil :yes:

Freue mich auf neue Posts

Alex_EF8 · 31.12.2021, 13:15

Sieht richtig gut aus

ImportTuner133 · 01.01.2022, 20:39

Jetzt ging es an die Schaltkulisse. Ich nutze den den K-Tuned TSX Shifter in kombination mit der K-Tuned montageplatte unter dem Mitteltunnel. Zur Montage musste im Innenraum erstmal die Mittelkonsole und Verkleidung um den Schalthebel raus, da geflext werden muss

K-Tuned liefert eine Schablone, mit der man die Schnittkanten und 2 Löcher anzeichnen kann.

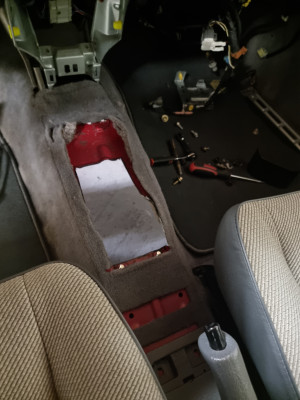

Vorm flexen haben wir im Innenraum rund um die Schaltung alles abgedeckt und unterm Auto konnte Ich dann schneiden. Kollege hat im Auto geschaut das dabei alles safe ist.

Nach dem Testfitting konnte ich die Schnittkannten lackieren.

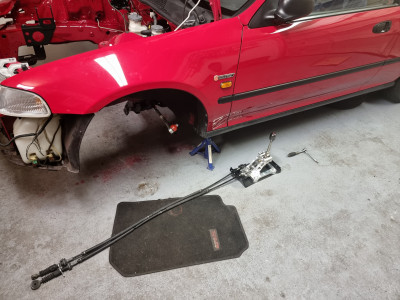

In der Zeit in der der Lack trocknet habe ich die Schaltseile am Shifter montiert.
Jetzt ging es an die Finale Montage. Zuerst Schaltseile links über die Subframe und dann Shiftbox von unten und oben verschraubt. 2. Person ein muss

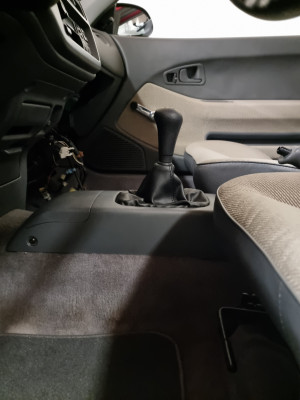

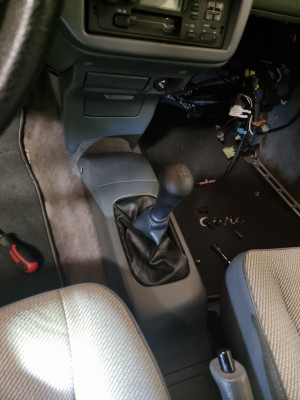

Nachdem alles sitzt und nichts anschlägt konnte die Mittelkonsole und Verkleidung vom Shifter wieder drauf...inklu oem Schaltknauf

#sleeper

Hansuli · Elite Anmeldedatum: 05.11.2018 Beiträge: 1360 Wohnort: HU

das ist richtig richtig mies mit dem monotonen OEM Schaltsack über dem edlen billet shifter.

Das ist nicht nur schläfer das ist tiefschläfer.

Absolut sauber gemacht, musst du da nicht mit dir ringen die edlen Teile so zu verstecken?

ImportTuner133 · 01.01.2022, 22:43

Hansulidas ist richtig richtig mies mit dem monotonen OEM Schaltsack über dem edlen billet shifter.
Das ist nicht nur schläfer das ist tiefschläfer.

Absolut sauber gemacht, musst du da nicht mit dir ringen die edlen Teile so zu verstecken?

Danke ich geb mir mühe

Ne gar nicht, mir gefällt das mega das der Innenraum wie von der stange aussieht mit dem K swap
