» Verstellbares Nockenwellenrad für F-Motor
| Autor | Nachricht |
|---|---|
Veteran  Name: Tobi Geschlecht:  Fahrzeug: BA8,CN2,CM2 Anmeldedatum: 21.01.2011 Beiträge: 932 Wohnort: Bitburg  |  01.04.2023, 11:57zitieren beim Vorfacelift cd7 ist die Pinbelegung gleich wie bei der 4.gen Prelude, Facelift sind 2 pins beim A-Stecker zu tauschen |
| ▲ | pn |

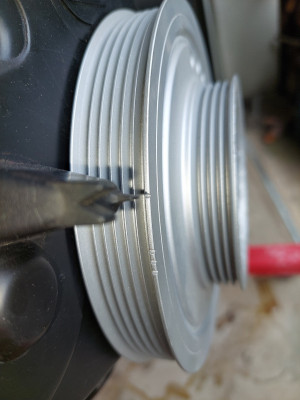

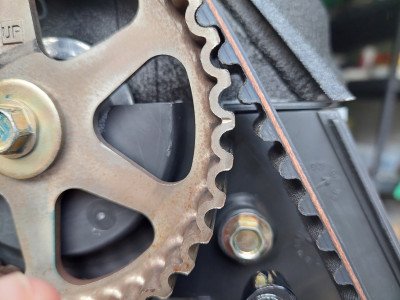

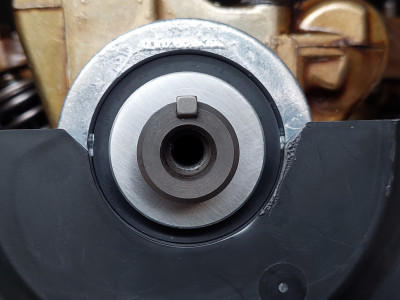

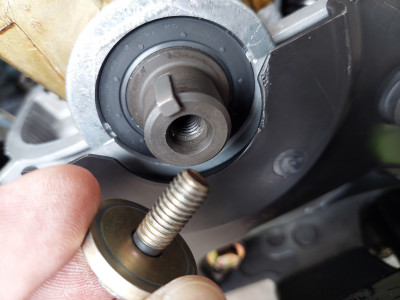

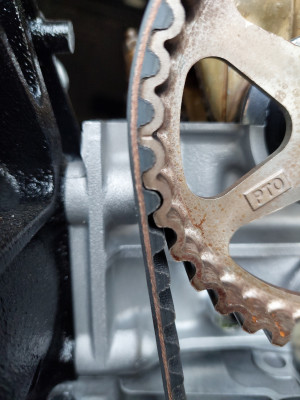

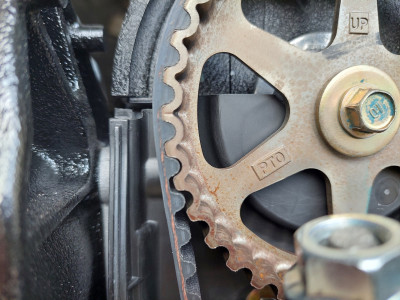

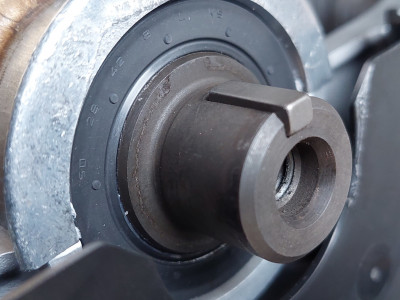

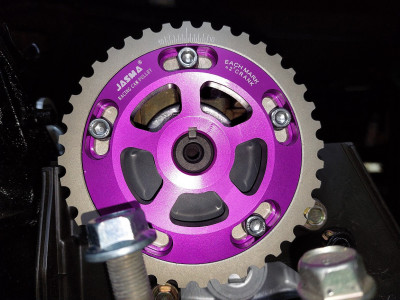

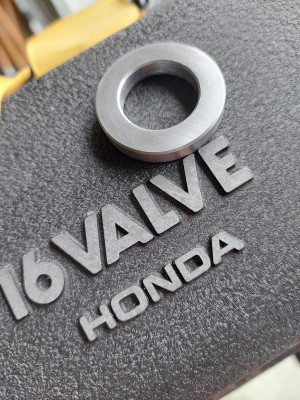

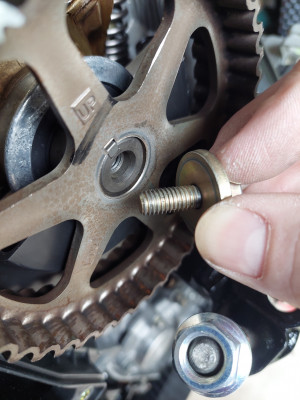

| Fortgeschrittener Anmeldedatum: 11.03.2023 Beiträge: 133 | 01.04.2023, 12:19 zitieren  meiner ist Vorfacelift, manche Sachen können so einfach sein.Verfasst am: 01.04.2023, 12:25 zitieren Dann wollte ich das Rädchen einbauen. Zuerst den Motor in OT gebracht. Vom Augenmaß her, steht das Rad einwenig nach links gedreht  nwr10.jpg - [Bild vergrößern]  nwr11.jpg - [Bild vergrößern]  nwr12.jpg - [Bild vergrößern] Verfasst am: 01.04.2023, 12:42 zitieren Das Rad sitzt fast bündig auf der NK Welle. Es ist ein normales M8 Gewinde, ca. 18 mm lang. Gewinde fängt erst nach ca. 6mm an, das heißt die Schraube ist ca. 10mm drin, was natürlich für M8 ok ist.  nwr16.jpg - [Bild vergrößern]  nwr17.jpg - [Bild vergrößern]  nwr20.jpg - [Bild vergrößern] Verfasst am: 01.04.2023, 13:13 zitieren Da, das Rädchen anderst als original ist, hab ich eine Adapterscheibe gedreht. ID 20mm, AD 33mm, Dicke 5,6mm. Die Passfeder "wäre" dann zu lang. Ich muss in der Adapterscheibe etwas wegfeilen, damit sie bündig mit der Welle ist. Und das dritte Bild, Abrakatabra, schön sieht es aus.  nwr21.jpg - [Bild vergrößern]  nwr22.jpg - [Bild vergrößern]  nwr23.jpg - [Bild vergrößern] Verfasst am: 01.04.2023, 13:45 zitieren Dann kamen die nächsten Problemas. Das Rädchen wird nicht auf ganze Fläche geführt. Da muss ich wieder was drehen. ID 8,1mm AD muss man ganz genau messen am ID vom Rädchen. Die Dicke auch genau ausmessen, so dass die Luft zum Anziehen noch da ist. Die Schraube ist natürlich dann auch zu kurz. Wäre nur 5mm Gewinde drin. Ist das eine 8.8, oder 10,9? und dann noch diese dicke Scheibe. Oh man eh. Hab dann nur provisorisch montiert.  nwr24.jpg - [Bild vergrößern]  nwr25.jpg - [Bild vergrößern]  nwr26.jpg - [Bild vergrößern] Verfasst am: 01.04.2023, 13:59 zitieren Den Motor mehrmals durchgedreht, damit der Zahnriemen gerade sitzt. Es ist gut, man könnte die Adapterscheibe ruhig 6mm dick machen. So und jetzt kommt die Frage. Wie kann man Nockenwelle OT messen? Geht die Nockenwelle alleine von sich in OT? Auf dem zweiten Bild ist 3 Zylinder. Einlass steht nach oben. Kann man da messen?  nwr28.jpg - [Bild vergrößern]  nwr29.jpg - [Bild vergrößern]  nwr30.jpg - [Bild vergrößern] 1x bearbeitet Verfasst am: 27.04.2023, 18:02 zitieren So meine Lieben, es ging weiter. Ich wollte zuerst wissen, ob die NW sich von alleine in "OT" stellt. Original Rädchen dran gemacht. Dann mehrmals die Welle im Uhrzeigesin und gegen Uhrzeigesin gedreht mit einer Ratsche. Jede 1/4 Umdrehung bleibt die Welle so stehen, wie sie will. Und nach 360 grad bleibt sie so, wie im WHB steht, genau parallell mit der Kante vom Zylinderkopf. (Kurbelwelle mit Kolben hatte ich in Mittelstellung gebracht....)  nwr31.jpg - [Bild vergrößern]  nwr32.jpg - [Bild vergrößern]  nwr33.jpg - [Bild vergrößern] Verfasst am: 27.04.2023, 18:23 zitieren Die Messuhr aufgebaut, am 3 Zylinder im Einlass. Da kann man richtig dran mit rechten Winkel. Danach den Zahnriemen aufgezogen, Spannrolle eingestellt und mehrmals den Motor gegen Uhrzeigesinn durchgedreht. Des hat alles gepasst. Ganz genau. Am Zylinderblock wurde nix gemacht, am Zylinderkopf minimal was geplant. Zylinderkopfdichtung ist nicht original, aber teuere.  nwr34.jpg - [Bild vergrößern]  nwr35.jpg - [Bild vergrößern]  nwr36.jpg - [Bild vergrößern] Verfasst am: 27.04.2023, 18:34 zitieren Der Zeiger blieb auf 0 ca. halber Zahn oder weniger als die Hälfte.  nwr38.jpg - [Bild vergrößern]  nwr37.jpg - [Bild vergrößern] |
| ▲ | pn |
