» mugen schaltknauf zum selber machen!

Chef_Koch · 01.05.2010, 09:49

mh coole Sache,

muss ich mal meinen Cousin fragen der arbeitet auch in soner Firma wo er mir sowas machen könnte.

Der wird ja dann einfach anstatt des priginal Knaufs draufgeschraubt oder? Muss der dann ein links oder rechtsgewinde reinmachen?

muss ich dann nur mal schauen wo man eloxieren kann. Pulverbeschichten könnte ich selbst machen, aber das sieht natürlich nicht so gut aus wie eloxiert.

So einen Handbremsgriff könnte man sich ja bestimmt auch selbst machen, gibts ja auch im original von Mugen^^

parradoxon · 01.05.2010, 13:01

@ HondaTec:
habe im netz ewig nach gesucht bis ich einen gefunden habe der auf einem bild einen digitalenmessschieber rangehalten hat.
darus habe ich dann die werte ermittelt

@ chefkoch: die borung und den gewinde gang habe ich aus dem original schaltknauf übernommen.
ist ein normales metrisches regelgewinde (rechtsdrehend) M10 mit einer steigung von 1,5mm

Wick3d · 01.05.2010, 13:04

hi

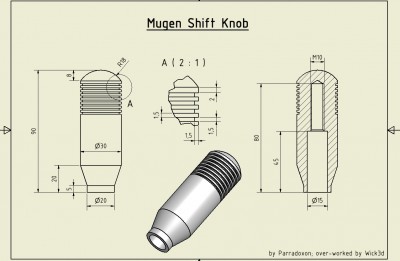

ich bin immer auf der suche nach zeichnungen um sie im CAD umzusetzen.(war zwar leicht aber ich machs gerne) ich habe mir mal erlaubt das ganz zu "überarbeiten" und es in ein 3D modell abzuleiten

hier mit 7 rillen

mfg
alex

falls das als plagiatenerstellung gilt werde ich dieses löschen !! falls dies illegal is *hihi*

parradoxon · 01.05.2010, 13:10

sehr nice habe leider kein 3D oder cad program daheim^^

muste meines mir photoshop machen^^

aber hey meiner hat auch jetzt 7 Rillen

hab eich gestern abend noch gemacht^^

Wick3d · 01.05.2010, 13:22

aso ja da gabs noch ein prob

wenn du das mit "5" und "20" und jeweils den durchmesser definierst kommt man auf 18,0-bla grad und nich auf 15 ... war mich nich sicher ob ich das bemaßen sollte

also wenn ich ihn auf 15° zwinge sieht der knauf anders aus und die 20 mm verändern sich ... also irgendwas stimmt nich

auf was legst du mehr wert ? ^^

geändert is es schnell, aber egal wie .. du bekommst irgendwo ne krumme zahl

Zappel · 01.05.2010, 13:30

hab das auch schonma probiert nur mein problem war es ein gewinde dahintn hinzukriegn weil normale gewindeschneider reichn ja nich bis ganz nach innen wie habtern das problem gelöst?

parradoxon · 01.05.2010, 13:41

habe einen M10 maschinengewindebohrer geommen den an der drehbank bis zurhälte reingeschnitten und dann den rest von der hand mit einem windeisen fertig geschnitten.

sind normal 100mm lang des reicht auf feden fall!

sowas in der richtung
