» D16y8 ASB Anschlüsse...wer weiß bescheid?!

writa13 · 13.04.2017, 18:28

Hallo Leute,

bin grad dabei meinen D16y7 Block mit Y8 Kopf zu verbauen und da muss natürlich auch eine Y8 ASB ran und in meinem Fall mit einer B16 Drosselklappe.
So nun weiß ich nicht wirklich wohin mit manchen Anschlüssen...kann mir wer helfen?

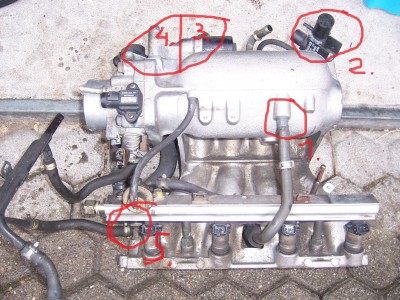

auf Bild 1:

hab ich an den Anschluss vom Schwarzen Kästchen am Block (Kurbelwellengehäuseentlüftung) angeschlossen..richtig?
geht einmal hinten an die ASB und wo muss der andere ran?

3. damit ist der von der Sicht des Bildes aus rechte Anschluss am iacv gemeint - den hab ich an den Anschluss am Block am Rohr vorm Thermostat angeschlossen...richtig?

4. damit ist der linke Anschluss am iacv gemeint - den würde ich an die Drosselklappe an die 6. anschließen...richtig?

5. damit meine ich den kleinen Anschluss neben dem dicken Wasseranschluss - den würde ich an die Drosselklappe an die 7. anschließen...richtig?

auf Bild 2:

6. und 7. - würde sich dann erledigen wenn meine Ausführung vorher richtig wäre =)

8. weiß ich nicht - vielleicht an den Aktivkohlefilter an der Spritzwand?

Sorry für meine Unwissenheit - und danke im Voraus für Antworten

Weiß keiner was?

DZoom · 14.04.2017, 11:40

Hi,

Also zu Bild 1:

Korrekt.
Aktivkohlebehälter zur Tankentlüftung. Der obere der zwei freien, an der Unterdruckdose.
Eigentlich gehört der an das schwarze Wasserrohr, das hinten quer am Block langgeht? Zumindest bei den D16Z6
Korrekt
Kann man so machen. Normalerweise führt der aber in einer Schleife an der Ventildeckelbelüftung vorbei. und dann wieder in den Block am Thermostatgehäuse bzw. am schwarzen Wasserrohr hinten am Block.
Hat sich mit 4. erledigt, genau.
Würde normalerweise vom Thermostatgehäuse abgehen.
auch Aktivkohlefilter an der Spritzwand, genau. Der untere der zwei freien.

writa13 · 14.04.2017, 12:39

ok....
..soweit alles klar...nur zu 8. ....ich hab am Aktivkohlefilter nur 2 anschlüsse...und einer ist von anfang an schon besetzt und den anderen besetze ich ja mit 2. schon?!

muss ich da ein T-Stück zwischen basteln oder wie ist das gedacht?

Danke erstmal für die Antwort=)

DZoom · 14.04.2017, 13:10

writa13ok....
..soweit alles klar...nur zu 8. ....ich hab am Aktivkohlefilter nur 2 anschlüsse...und einer ist von anfang an schon besetzt und den anderen besetze ich ja mit 2. schon?!

muss ich da ein T-Stück zwischen basteln oder wie ist das gedacht?

Danke erstmal für die Antwort=)

kein t-stück.
der eine anschluss, der jetzt vor die drosselklappe geht bei dir muss an die neue drosselklappe.
der anschluss oben an der unterdruckdose kommt an das PCV an deiner ansaugbrücke, deine nr. 2

Hier bei der Nr. 11 auf dem Bild ist es halbwegs zu erkennen:

der oberste anschluss an die nr.2 an deiner ASB, das PCV.
ein anschluss kommt dann von der tankentlüftung (der vordere glaube ich) und der andere kommt an deine drosselklappe.

writa13 · 14.04.2017, 13:52

ok verstehe....aber denn brauch ich wohl den aktivkohlefilter vom Y8 oder Z6 weil bei mir sind keine 3 Anschlüsse sondern nur 2.

die vom Y8 udn Z6 haben denn bestimmt 3 Anschlüsse oder?

DZoom · 14.04.2017, 15:44

ja die haben drei.
du kannst ihn auch ganz ausbauen. ich will dich aber darauf hinweisen, dass das nicht tüv-konform wäre, weil die tankentlüftung dann in die natur geht

writa13 · 14.04.2017, 16:07

naja...ich würde mir denn einen ausm Y8 oder Z6 besorgen!
Mir gings nur darum ob er normal laufen würde wenn ich die 8. nicht anschließen würde, sondern mit ner Schraube erstmal zumache?!

Danke das du so fleißig antwortest

Blues · 15.04.2017, 09:18

Puh.. ist hier nicht so ganz korrekt, was bisher angegeben wurde.. ich schreib dir, wenn ich einen Rechner habe, Handy ist Mist..

writa13 · 15.04.2017, 09:39

ok.....na ich bin gespannt Blues
