» Alarmanlage + ZV (THOR4101) Einbau Hilfe

n1cegame · 27.02.2008, 22:52

Also das ding (Zündung) habe ich garnicht angeschlossen mit dem komme ich irgend wie nicht klar wie soll ich den einschließen ?

http://www.maxrev.de/3-bild-64952.htm

Jiss · 27.02.2008, 23:06

Na da haste doch alles, was du brauchst.
Du drückst auf deiner FB die Öffnen- und Schließentaste gleichzeitig. Anschließend kannste nach Tabelle 2 deine Einstellungen zum automatischen Wiederveschließen durch drücken der jeweiligen Taste aktivieren bzw. deaktivieren.

Zur Zündung. Habe mir nochmal die Schaltung angeguckt und muss sagen, dass ich an deiner Stelle an der Zündung nix verändern würde. Denn so wie es im Schaltplan gewollt ist, heißt das, dass der Strom für die Zündung vom Steuergerät der Alarmanlage kommt und eben nur dann am Zündschloss anliegt, wenn die Alarmanlage nicht scharf - also das Auto aufgeschlossen ist.

n1cegame · 27.02.2008, 23:18

1.Also wenn ich dich richtig verstehe das ding brauche ich nicht ?
http://www.maxrev.de/3-bild-64952.htm

2.Was bedeutet 2 Chirps ? (2 mal den Knopf zu drücken ?)

Jiss · 27.02.2008, 23:28

zu 1: Ja, brauchst du nicht. Du hast eine Wegfahrsperre im EJ9 (und Lenkradschloss gibts auch noch)

zu 2: Du drückst den Knopf jeweils nur einmal. Und der aktuelle Zustand wird dir dann durch das chirpen der Sirene ausgegeben. Wenn du auf der FB das Symbol mit dem offenen Schloss einmal drückst und es dann einmal chript, dann ist automatisches Wiederverschließen aktiviert. Chript es 2mal, dann ist die FUnktion deaktiviert.

n1cegame · 28.02.2008, 21:02

Brauche dringend Hilfe also ich habe alles außer Türkontakte und Zündung () eingeschloßen die AA schließt immer die Türen nach 20 sec und ist AN egal ob ich im auto sitze oder auch Motoranmache die schließt die Türen und wird aktiv dann schreit sie sofort wegen ShockSensor oder was auch immer ...ich habe probiert so wie im Anleitung steht diese automatische Türschließen deaktivieren aber mit keinem Erfolg und jetzt keine ahnung entweder alles einschließen (Relay + Zündung + Türkontakte) ich habe keine Ahnung wie ich dieses Ding einschließen soll also was im Anleitung steht verstehe ich garnet...bitte um Hilfe

Also folgende Dinge habe ich nicht eingeschloßen Türkontakte und ...

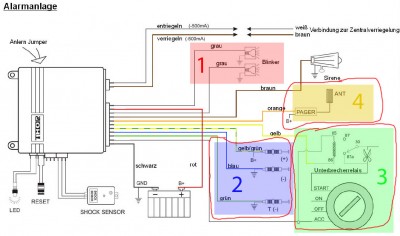

3

Also das meine ich

Danke

Jiss · 29.02.2008, 08:26

Schließe bei den Türkontakten mal die Kabel grün und blau auf Masse (Batterieminus bzw. irgendwo an eine abgeschliffene Stelle oder ne Schraube der Karosserie) und gelb/grün auf 12V Batterieplus.
Dann denkt die Alarmanlage, dass alle Türen geschlossen sind. Sag dann mal bescheid, ob sich das automatische Verschließen dann deaktivieren lässt.

Wenn es dann noch nicht funktioniert kann es sein (was ich aber nicht glaube), dass der überprüft, ob das Relais verschaltet ist. Dann nimmst dir mal das Relais und schließt 85 und 86 davon an. Das heißt, dass die Spule des Relais als Verbraucher am Steuergerät der Alarmanlage hängt. Die anderen Pins (30 und 87a) vom Relais schließt du dann trotzdem nicht an.

n1cegame · 29.02.2008, 13:42

JissSchließe bei den Türkontakten mal die Kabel grün und blau auf Masse

Ja ich habe so gemacht wie du gesagt hast (Drei Kabel zu Masse) und alles funktioniert Big Big Thanks du hast mir sehr geholfen :respekt:

Jiss · 29.02.2008, 16:56

Freut mich zu hören, dass alles funktioniert.

Viel Spaß mit deiner ZV und der Alarmanlage

beate112 · Newbie Anmeldedatum: 21.03.2008 Beiträge: 15

ENDLICH ein hoffnungs schimmer.

habe ein problem, ich habe mir von Thor universalzentralverrieglung+Alarmanlage ink. Funk. Fernb. bei e-bay bestellt und sie eingebaut.
das problem ist wenn ich auf der Fernbed. auf schliessen drücke gehen die Türen zwar zu aber auch SOFORT wieder auf! also Klick>Zu>Auf ??????????HilFEEEEEE??????
ausserdem wenn ich die türen mit dem schlüssel abschliesse (so wie früher) dann gehen
die Türen innerhalb 10-20 Sec. wie von geisterhand Auf???? BITTEEEEE um Hilfeee. Ach ja es ist in einem Golf 4 eingebaut und ich bzw. ein freund hat nur die zentralverrieglung eingebaut kein schocksensor keine alarmanlage.
bitte brauche hilfe da mein kumpel auch keinen rat weiss und sich damit auch nicht mehr beschäftigt ;-

n1cegame · 21.03.2008, 22:59

beate112ENDLICH ein hoffnungs schimmer. habe ein problem, ich habe mir von Thor ....(

Frage : und wenn du auf "auf" druckst machen die ZU ? Wenn ja dann kannste die 2 kabel von ZV nur tauschen ich weiß nicht mehr welche das war also bei beifahrer seite da sind nur 2 kabel und bei fahrerseite 5 ich glaube du musst weiß und braun wechseln bin mir aber nicht sicher aber bei mir habe ich so gemacht und es funktioniert normal .... zu 2 Problem (mit dem "auf" nach 20 sec) es soll nach 20 sec zu machen da du die kabel umgehert hast geht das auf.
Frage 2 : haste die Türkontakte auch eingeschlossen (alle 3 (2 Türen + koferaum) ? )

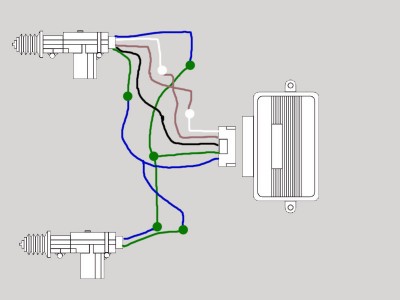

Hier ist skize
Es hängt auch davon ab wie du die Stellmotoren eingebaut hast....
