» Scheinwerfer - Kabelbaum- Welche Stecker für Was?

Acurapower · 28.12.2014, 14:37

Hi. Habe vor 4 jahren den Kabelbaum ausgebaut und natürlich nicht beschriftet.Da ich einiges nicht mehr brauche,wollte ich ihn nun auseinander nehmen.ich weis nur das rechts die 3 stecker fürn scheinwerfer sind und die in der mitte für bremsflüssigkeit und 2-3 stecker fürn innenraum,aber was sind nochmal die anderen?

merci für die hilfe schon mal

wuseldusel · 28.12.2014, 15:20

müsste so sein:

rechts oben - mit der Gummitülle in der Nähe -> Scheibenwischermotor
rechts Mitte - der vielpolige -> Motorkabelbaum, der kleine -> optionaler Anschluss für Drehzahlmessergerät
gelb markierter Mitte - Anschluss Bremsflüssigkeitsbehälter
weißer Stecker - Massesammelpunkt, mit der Karosserie verbinden
unter dem weißen - Anschluss Scheibenwasserpumpe
gelb markierte links - Scheinwerfer, Höhenverstellung und Standdlicht
links Mitte - Blinker und Scheibenwischerpumpe (eventuell hinten)
links oben - Hupe

VendeTTa · 29.12.2014, 20:45

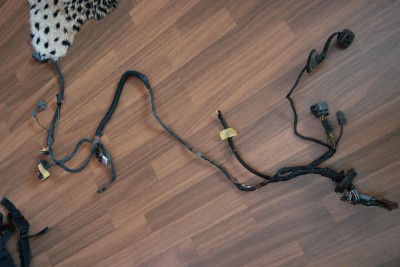

Ich hab die einzelnen Stecker beschriftet, damit solltest du nun eigentlich keine Probleme mehr haben.

Acurapower · 30.12.2014, 07:46

Hey ihr 2 seit echt auf zack,da kann ich die nächsten kabelbilder reinsetzen,wenn ich nich weiter weis

,merci

@Vendetta:hast du dein komplettes Kabelzeugs schon fertig und die 4 kabel vom hybrid stecker gezogen?

VendeTTa · 30.12.2014, 21:27

Acurapower@Vendetta:hast du dein komplettes Kabelzeugs schon fertig und die 4 kabel vom hybrid stecker gezogen?

Ich hab bei mir durch den Innenraum den Hybrid Kabelbaum schon so verlegt, wie es ursprünglich nach Auslieferung ausgesehen hat.
Ist alles verlegt bis zu der Stelle wo sich dann die ECU unter dem Handschuhfach befinden wird.
Die Adern zum Bremsflüssigkeitsbehälter hab ich schon verlötet, der Rest von den restlichen Adern folgt dann sobald der Motor eingebaut wurde und der Kabelbaum anständig verlegt ist.

Wenn du noch Fragen hast, dann immer her damit, dafür sind wir ja dann um dir/euch zu helfen!
