» Pinbelegung Stecker Tür-Kabelbaum

Mina · 14.06.2016, 20:22

Hey Leute

Ich habe einen Ej6 Facelift (Bj. 2000).
Hat zufällig einer von euch die Pin - Belegung für den Stecker von der Tür in den Innenraum?! Spiegel und Fenster sind manuell..
Und wenn wir schon dabei sind, vll auch für den Ej9 Preface (Bj 1998)?! Spiegel und Fensterheber sind elektrisch...

Was mir wichtig ist welcher Pin welche Aktion ausführt..

Mein Dank sei euch sicher.. **

situx · Premium-Member Anmeldedatum: 07.02.2010 Beiträge: 5314

Ich hab deinen Beitrag mal in den richtigen Bereich verschoben und die Überschrift an dein Problem angepasst

Ich schau morgen früh mal in mein WHB - vllt kann ich dir da weiterhelfen.

Blues · 16.06.2016, 23:09

Ich schau dann auch mal, sobald ich Zeit habe.. wenn ich dran denke..

Mina · 17.06.2016, 22:05

Th33xitus danke dir
Ich hab mich erst hier angemeldet und Ewigkeiten gebraucht, das überhaupt hinzubekommen, hier was zu schreiben..

Blues auch schon mal danke an dich..

Blues · 17.06.2016, 22:10

Hab's verpennt! lol

Erinner mich morgen nochmal dran, am besten schreibst du ne PN, dann bekomm ich ein Popup und denke eher dran.

situx · Premium-Member Anmeldedatum: 07.02.2010 Beiträge: 5314

Also eine Pinbelegung des großen Kompaktsteckers für den Türkabelbaum hab ich leider nicht gefunden. Vielleicht bin ich aber auch zu doof mal wieder mit dem WHB umzugehen.
Allerdings könnte ich dir die Pinbelegungen der davon abgehenden Stecker im Türkabelbaum selbst nennen.

Was genau brauchst du denn?
Beschreib mal dein Problem

Mina · 19.06.2016, 15:58

Th33xitus
Was genau brauchst du denn?
Beschreib mal dein Problem

Also mein Problem ist dass ich an meinem Ej6 manuelle Spiegel und Fensterheber habe..

Vom Schlachter (Ej9) will ich die elektrischen übernehmen.
Haben Kabelbaum alles schon ausgebaut, der passt auch do komplett, außer der Stecker den in den Motorraum geht..-.-
So nun möchte ich die fehlenden Kabel die mein Ej6 hat neu an den Stecker pinnen und verlegen.
Deshalb brauch ich die Pinbelegung vom Stecker beider Autos..

Möchte eben über den Stecker und nicht irgendwie die Kabel zammpuschen und versuchen in den Innenraum zu kommen.

Ich hoffe du hast mich einiger Maßen verstanden wie ich das erklärt habe..

Blues · 19.06.2016, 17:43

In den Motorraum?

Welchen Kabelbaum habt ihr denn getauscht? Ich glaube, du musst nur die Türkabelbäume und den "mittleren", der unter dem Teppich verläuft, tauschen, wenn ich mich recht erinnere.. und halt Relais und Sicherungen in den Sicherungskasten stecken..

Dann könnte es unter Umständen noch sein, dass zwischen Preface und Facelift was nicht passt am Übergang zwischen dem "mittleren" Kabelbaum und Hauptkabelbaum, vielleicht auch Türkabelbaum - sofern der EJ9 ein Preface ist, in deinem Profil steht ja, dass du einen EJ6 Facelift hast.. mach mal ein Foto, was da bei dir nicht passen soll.. wenn du den richtigen Kabelbaum mit übernommen hast, dann passen die Stecker der Türkabelbäume auf jeden Fall auch dazu, da das ja zusammen im EJ9 verbaut war.. :!:

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "Pinbelegung Stecker Tür-Kabelbaum" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht

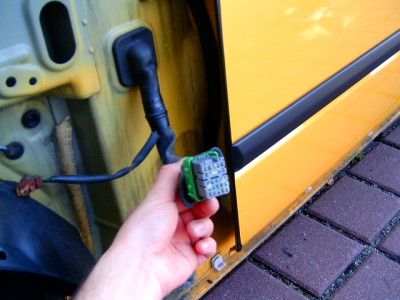

Mina Newbie Name: Mina Geschlecht: Fahrzeug: Honda Civic Ej6 Facelift Anmeldedatum: 14.06.2016 Beiträge: 13 Wohnort: Bayreuth	14.06.2016, 20:22 zitieren Hey Leute Ich habe einen Ej6 Facelift (Bj. 2000). Hat zufällig einer von euch die Pin - Belegung für den Stecker von der Tür in den Innenraum?! Spiegel und Fenster sind manuell.. Und wenn wir schon dabei sind, vll auch für den Ej9 Preface (Bj 1998)?! Spiegel und Fensterheber sind elektrisch... Was mir wichtig ist welcher Pin welche Aktion ausführt.. Mein Dank sei euch sicher.. Dient nur als Beispiel und welchen Stecker ich meine..:)** t_hpim0668_159.jpg - Angeschaut: 2087 mal Gefällt mir Teilen twittern
