» Raspberry B+ USB Stromversorgung

mgutt · 09.08.2014, 09:30

Für ein Projekt möchte ich eine 2TB Festplatte an einen RPI B+ anschließen. Dafür habe ich zuerst verschiedene Platten erworben und ausgemessen:
https://www.maxrev.de/stromsparende-2-5-zoll-2tb-festplatte-t337190.htm#4226019

Danach habe ich die Platten an den RPI angeschlossen, aber leider läuft keine an. D.h. es fließt nicht genug Strom. Das irritiert mich, weil die Platten alle mit USB 2.0 kompatibel sind und laut Spezifikation muss ein USB 2.0 Port mind. 500 mAh liefern und die anzuschließenden Geräte sollen diesen Wert auch nicht übersteigen. Nun ist es allerdings so, dass alle Platten kurz über die 500 mAh springen. Auch die stromsparenste Samsung M3 kommt ganz kurz auf 550 mAh. Aber komischerweise geht sie nicht dann aus, sondern kurz danach. Also habe ich mal gemessen was der RPI eigentlich liefert.

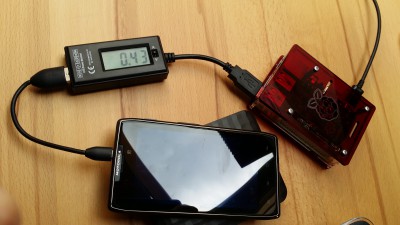

Mein Messinstrument ist ein Portapow USB Power Monitor:
http://www.amazon.de/PortaPow-Leistungsmesser-Leistungsmessger%C3%A4t-Multimeter-Amperemeter/dp/B00DF2485S ^Anzeige

Desweiteren nutze ich einen USB Bridge Adapter:
http://www.amazon.de/gp/product/B004IKTYXM/ ^Anzeige

Bei dem sind die Datenadern gebrückt, d.h. das Smartphone ist nicht mit USB 2.0 verbunden, sondern besitzt einfach nur eine Stromverbindung wie bei einem Netzteil. Dadurch lädt es mit dem Maximum.
