» [Projekt] Sound im Prelude - Musikanlage (Dämmung)

Crawford · 20.09.2012, 04:27

Projekt:
Soundeinbau in einem Honda Prelude BB3

Vorhaben:

Geplant ist ein Soundeinbau der eher einfachen Art, aber er soll dennoch brauchbar werden.Zusätzlich sollen noch die Türen und der Kofferraum gedämmt werden.

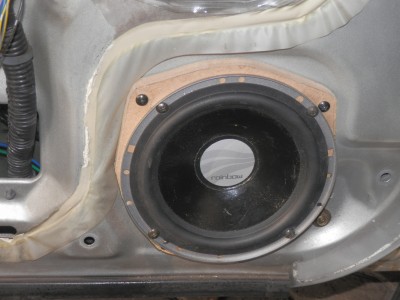

Ein 2-Wege-Lautsprechersystem soll in die Türen, ein weiteres 2-Wege-Lautsprechersystem in die Hutablage und ein Subwoofer für den Kofferraum damit der Bass nicht zu kurz kommt. Der Subwoofer soll in eine geschlossene Basskiste verbaut werden und diese dann im Kofferraum eingebaut werden, aber so das dieser noch zum einkaufen genutzt werden kann und bei bedarf auch mal Platz für mehr machen kann.

Da ich auch (erstmal) nicht so viel Geld in den Sound stecken möchte, habe ich mich auf ein Limit von 1000 Euro eingestellt.

(Später kann man ja noch Komponenten austauschen und mehr investieren, aber fürs erste sollte es reichen)

Komponenten:

-Radio: Alpine CDA-117 Ri
-Lautsprecher: Rainbow SLX 230 Delux
-Endstuffe (Front): Axton 508
-Subwoofer: Rockford AEP 3415
-Endstuffe (Sub): Axton 1500A
-PowerCap 1 Farad

-Chinch-Kabel (doppelt geschirmt)
-Kabel für die Lautsprecher: flexible Leitung 2,5qmm
-Kabel für Stromanschluss: 35qmm
-Kabel für die Masse: 35qmm
-Kabel für die Endstufen: 20qmm
-Sicherungen: 100A als Hauptsicherung + 40A für Sub + 60A für LS
-Kleinteile: Kabelschuhe, Hülsen usw.

Material für die Basskiste:

MDF 19mm Holzplatten
Dichtungsmasse (Silikon o.ä.)
Fensterdichtung
Anschlussterminal
Teppich oder Leder o.ä. zum beziehen
Kleber und Leim, eventuell Schrauben usw.

Material für den Kofferraumausbau:

MDF 19mm Holzplatte
Teppich, Leder zum beziehen o.ä.
Leim, Kleber usw.

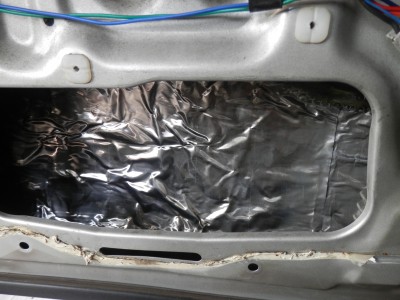

Material für die Dämmung:

Bitumenmatten
Alubetyl
Eventuell etwas Schaumstoff

Anschluss:

Geplant ist es die Rainbow Lautsprecher über die Axton 508 und den Subwoofer in einem geschlossenen Gehäuse über die Axton 1500A laufen zu lassen.

Electric · 20.09.2012, 12:54

Ist ja alles ganz gut... aber lass die ls auf der Hutablage weg

ich beobachte mal hier weiter

DanielSD · 20.09.2012, 18:47

da bin ich mal gespannt wie du mit dem Woofer zufrieden bist.

Mario_EP2 · 21.09.2012, 07:17

ElectricIst ja alles ganz gut... aber lass die ls auf der Hutablage weg ich beobachte mal hier weiter

jip lass die dinger da weg, wenn du die wirklich da rein basteln solltest, dann aber in ein eigenes gehäuse, sonst haut dir der sub da mit rein.....
und auch im schlimmsten fall, wenn es zum unfall kommt fliegen dir die dinger durch den wagen.... nur mal drüber nachdenken

Crawford · 21.09.2012, 08:14

kann mir nicht Vorstellen, das die durch die Gegend fliegen wenn ich die "ins Blech" schraube.
Ist beim Prelude ja keine Pappe, wie bei zb. Golf oder so...

Aber werde es mir überlegen, nur da ich eh schon 2 Sets von den Rainbow besitze, wollte ich die natürlich auch nutzen. (Verkaufen kann ich das eine Set leider nicht mehr, da es schon zu alt ist und keiner es mehr haben mag, aber spielen tut es ja noch )

Naja erstmal den Wagen soweit bekommen das er fahren kann und ich vorne Musik hören kann.

Sobald ich das alles geschafft habe, werden Türen gedämmt und dann kommt der Kofferraum und eventuell die hinteren Lautsprecher dran

Starbird · 24.10.2012, 19:38

Soweit so gut, aber ich rate dir auch dazu die Hecklautsprecher nicht zu verbauen. Der vorteil ist ganz einfach, dass du dann wenigstens etwas direkten durchgang vom Kofferraum zum Innenraum für den Bass hast, was dem Klang vom Bass definitiv zugute kommt!

Die Dämmung hättest etwas besser ausarbeiten können, aber bringen wird sie auch so ne Menge!
