[Civic 92-95] Pinbelegung ECU OBD1

Autor	Nachricht

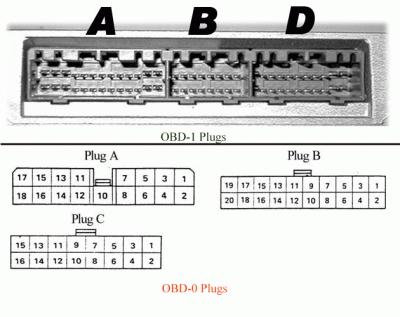

mgutt Administrator Name: Marc Geschlecht: Anmeldedatum: 28.08.2004 Beiträge: 52421 Wohnort: Lohmar Meine eBay-Auktionen:	13.09.2009, 10:47 zitieren Erstmal die Buchsen obd1-obd0-stecker.gif - [Bild vergrößern] Gefällt mir Teilen twittern Verfasst am: 13.09.2009, 10:51 zitieren OBD-0 \|\| OBD-1 HARNESS CONNECTIONS: A01 - INJ #1 \|\| A01 - INJ #1 A02 - PG1 \|\| A23 - PG1 A03 - INJ #2 \|\| A03 - INJ #2 A04 - PG2 \|\| A24 - PG2 A05 - INJ #3 \|\| A05 - INJ #3 A06 - PCS \|\| A20 - PCS A07 - INJ #4 \|\| A02 - INJ #4 A08 - LOCKSOL \|\| XXXXXXXXXXX A09 - NOTUSED\|\| XXXXXXXXXXXX A10 - EGR CSV\|\| A11 A11 - IACV \|\| A09 - IACV A12 - FLR1 \|\| A07 - FLR1 A13 - IGP1 \|\| A25 - IGP1 A14 - FLR2 \|\| A08 - FLR2 A15 - IGP2 \|\| B01 - IGP2 A16 - GRD \|\| A26 - LG1 A17 - NOTUSED\|\| XXXXXXXXXXXX A18 - GRD \|\| B02 - LG2 B01 - VBP \|\| D01 - VBU B02 - NOTUSED\|\| XXXXXXXXXXXX B03 - ACC \|\| A15 - ACC B04 - FANC \|\| A12 - FANC B05 - ALT \|\| A16 - ALT B06 - MIL \|\| A13 - MIL B07 - NOTUSED\|\| XXXXXXXXXXXX B08 - ACS \|\| B05 - ACS B09 - NOTUSED\|\| XXXXXXXXXXXX B10 - CYP P \|\| B11 - CYP P B11 - FUSEBOX\|\| xxxxxxxxxxxx B12 - CYP M \|\| B12 - CYP M B13 - FUSEBOX\|\| B09 - STARTER B14 - ALT \|\| D09 - ALT B15 - Igniti \|\| A21 - ICM B16 - VSS \|\| B10 - VSS B17 - Igniti \|\| A22 - ICM B18 - NOTUSED\|\| XXXXXXXXXXXX B19 - ELD \|\| D10 - ELD B20 - SCS \|\| D04 - SCS C01 - CKP P \|\| B15 - CKP P C02 - CKP M \|\| B16 - CKP M C03 - TDC P \|\| B13 - TDC P C04 - TDC M \|\| B14 - TDC M C05 - IAT \|\| D15 - IAT C06 - ECT \|\| D13 - ECT C07 - TPS \|\| D11 - TPS C08 - EGR VLS\|\| D12 C09 - PA \|\| NOTUSEDXXXXX C10 - BKSW \|\| D02 - BKSW C11 - MILGRND\|\| D17 - MAP C12 - SG2 \|\| D22 - SG2 C13 - VCC1 \|\| D19 - VCC1 C14 - SG1 \|\| D21 - SG1 C15 - VCC2 \|\| D20 - VCC2 C16 - O2S \|\| D14 - PHO2S OBD-1 \|\| OBD-0 ECU CONNECTIONS A01 - INJ #1 \|\| A01 - INJ #1 A02 - INJ #4 \|\| A07 - INJ #4 A03 - INJ #2 \|\| A03 - INJ #2 A04 - VTEC \|\| RUN TO ENGINE BAY A05 - INJ #3 \|\| A05 - INJ #3 A06 - PO2SHTC\|\| RUN TO ENGINE BAY A07 - FLR1 \|\| A12 - FLR1 A08 - FLR2 \|\| A14 - FLR2 A09 - IACV \|\| A11 - IACV A10 - NOTUSED\|\| XXXXXXXXXX A11 - EGR CSV\|\| A10 - EGR CSV A12 - FANC \|\| B04 - FANC A13 - MIL \|\| BO6 - MIL A14 - NOTUSED\|\| XXXXXXXXXX A15 - ACC \|\| B03 - ACC A16 - ALT \|\| B05 - ALT A17 - IAB CS \|\| RUN TO ENGINE BAY (B18C1 Only) A18 - NOTUSED\|\| XXXXXXXXXX A19 - FAS \|\| RUN TO ENGINE BAY (AUTO TRANSMISSION ONLY) A20 - PCS \|\| A06 - PCS A21 - ICM \|\| B15 - IGNITION A22 - ICM \|\| B17 - IGNITION A23 - PG1 \|\| A02 - PG1 A24 - PG2 \|\| A04 - PG2 A25 - IGP1 \|\| A13 - IGP1 A26 - LG1 \|\| A16 - GRD B01 - IGP2 \|\| A15 - IGP2 B02 - LG2 \|\| A18 - GRD B03 - AFSA \|\| RUN TO ENGINE BAY (AUTO TRANSMISSION ONLY) B04 - AFSB \|\| RUN TO ENGINE BAY (AUTO TRANSMISSION ONLY) B05 - ACS \|\| B08 ACS B06 - NOTUSED\|\| XXXXXXXXXX B07 - ATP PN \|\| RUN TO ENGINE BAY (AUTO TRANSMISSION ONLY) B08 - PSPSW \|\| Power steering Load - HARDWIRE (PS ONLY) B09 - STS \|\| B13 - FUSEBOX B10 - VSS \|\| B16 - VSS B11 - CYP P \|\| B10 - CYP P B12 - CYP M \|\| B12 - CYP M B13 - TDC P \|\| C03 - TDC P B14 - TDC M \|\| C04 - TDC M B15 - CKP P \|\| C01 - CKP P B16 - CKP M \|\| C02 - CKP M D01 - VBU \|\| B01 - VBP D02 - BKSW \|\| C10 - BKSW D03 - KS \|\| RUN TO ENGINE BAY (If Using B-Series Motor) D04 - SCS \|\| B20 - SCS D05 - NOTUSED\|\| XXXXXXXXXXX D06 - VTP SW \|\| RUN TO ENGINE BAY D07 - TXD/RXD\|\| XXXXXXXXXXXX D08 - BAROOUT\|\| RUN TO ENGINE BAY (AUTO TRANSMISSION ONLY) D09 - ALT \|\| B14 - ALT D10 - ELD \|\| B19 - ELD D11 - TPS \|\| C07 - TPS D12 - EGR VLS\|\| C08 - EGR VLS D13 - ECT \|\| C06 - ECT D14 - PHO2S \|\| C16 - O2S D15 - IAT \|\| C05 - IAT D16 - VREF \|\| RUN TO ENGINE BAY (AUTO TRANSMISSION ONLY) D17 - MAP \|\| C11 - MILGRND D18 - NOTUSED\|\| XXXXXXXXXXX D19 - VCC1 \|\| C13 - VCC1 D20 - VCC2 \|\| C15 - VCC2 D21 - SG1 \|\| C14 - SG1 D22 - SG2 \|\| C12 - SG2 mehr dazu hier: http://www.honda-tech.com/showthread.php?t=1319235
▲	pn email

maxrev.de Gast	13.09.2009, 10:51 zitieren Mach mit! Wenn Dir die Beiträge zum Thread "OBD0 zu OBD1 Conversion Anleitung" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden: Registrierte Mitglieder genießen die folgenden Vorteile: ✔ kostenlose Mitgliedschaft ✔ keine Werbung ✔ direkter Austausch mit Gleichgesinnten ✔ neue Fragen stellen oder Diskussionen starten ✔ schnelle Hilfe bei Problemen ✔ Bilder und Videos hochladen ✔ und vieles mehr...
▲
