» Lüfterprobleme K20A Position Temperatursensor

tom tailer · Beobachter Anmeldedatum: 31.01.2010 Beiträge: 5

Seit einiger Zeit habe ich das Problem, dass mein Kühlerlüfter nicht mehr anspringt. Wenn ich den Lüfter direkt vor dem Relaie überbrücke, läuft er. Normalerweise bekommt das Relaie die Information über das Steuergerät. Meine Frage ist welche Belegung am Steuergerät ist für das Einschalten des Lüfters zuständig bzw. wo sitzt der Temperaturfühler, von dem das Steuergerät die Info bekommt?

Ich habe einen K20A mit einem Hondata K100 verbaut.

mgutt · 01.05.2010, 08:24

Hier der passende Pin der ECU:

K-Series.comTo get the ECT (engine temp) sensors, connect to the red/white wire on the B (24 P) connector. It's pin number 8. It's in the middle connector with the fewest wires of the ecu

tom tailer · Beobachter Anmeldedatum: 31.01.2010 Beiträge: 5

Danke für die schnelle Antwort, aber ich benötige den Ausgangskabel aus dem Steuergerät, der direkt zum Relai geht. Möglichst die Farbkombination bzw. die PIN-Belegung. Gibt es keinen Plan über eine komplette PIN-Belegung des Hondatsteuergerätes?

mgutt · 03.05.2010, 15:22

Nimmt die Steuergerätenummer und such über die Google Bildersuche. In der Regel wirst Du damit schnell fündig. Zeig Dein Ergebnis dann noch mal bitte bzw. gib mir auch mal die Nummer, damit ich auch suchen kann.

tom tailer · Beobachter Anmeldedatum: 31.01.2010 Beiträge: 5

37820-PRA-E13

366162-4X13

CSE Keihin Europe Ltd. Made in UK

mgutt · 03.05.2010, 16:23

Hilft das?
http://www.maxrev.de/obd2-ecu-pinbelegung-t146471.htm#2390308

tom tailer · Beobachter Anmeldedatum: 31.01.2010 Beiträge: 5

mguttHilft das?
http://www.maxrev.de/obd2-ecu-pinbelegung-t146471.htm#2390308

Die vorhandenen Farbkombinationen habe ich auch in meinem Stecker, aber leider an anderen Positionen. Gibt es da verschiedene Belegungspläne?

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "Lüfterprobleme K20A Position Temperatursensor" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht
tom tailer Beobachter Anmeldedatum: 31.01.2010 Beiträge: 5	01.05.2010, 08:17 zitieren Seit einiger Zeit habe ich das Problem, dass mein Kühlerlüfter nicht mehr anspringt. Wenn ich den Lüfter direkt vor dem Relaie überbrücke, läuft er. Normalerweise bekommt das Relaie die Information über das Steuergerät. Meine Frage ist welche Belegung am Steuergerät ist für das Einschalten des Lüfters zuständig bzw. wo sitzt der Temperaturfühler, von dem das Steuergerät die Info bekommt? Ich habe einen K20A mit einem Hondata K100 verbaut. Gefällt mir Teilen twittern
▲	pn

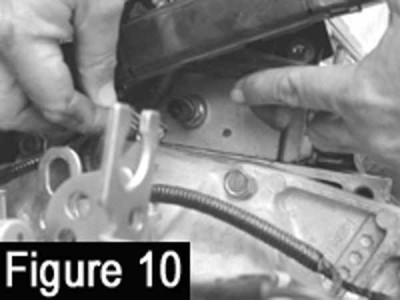

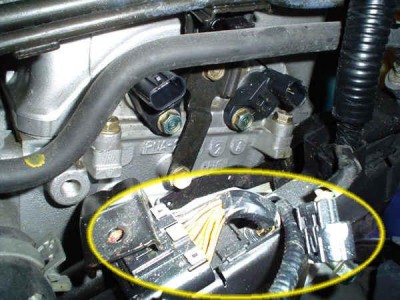

mgutt Administrator Name: Marc Geschlecht: Anmeldedatum: 28.08.2004 Beiträge: 52420 Wohnort: Lohmar Meine eBay-Auktionen:	01.05.2010, 08:24 zitieren Hier der passende Pin der ECU: K-Series.comTo get the ECT (engine temp) sensors, connect to the red/white wire on the B (24 P) connector. It's pin number 8. It's in the middle connector with the fewest wires of the ecu 1x bearbeitet Verfasst am: 01.05.2010, 08:24 zitieren Hier die aus einem Swap Guide die Position des Temp Sensors xproductionz.comAfter your motor is out. take the coolant sensor from the D17 and switch it with the K20 sensor. The sensor on the k20 can be found here on the right hand side of the head (tranny side of the motor) right behind this black piece of plastic DSC00602.jpg - [Bild vergrößern] 2x bearbeitet Verfasst am: 01.05.2010, 08:25 zitieren ZitatLift up this plastic and it will reveal the radiator coolant temp sensor sensor.jpg - [Bild vergrößern]
▲	pn email

tom tailer Beobachter Anmeldedatum: 31.01.2010 Beiträge: 5	03.05.2010, 15:20 zitieren Danke für die schnelle Antwort, aber ich benötige den Ausgangskabel aus dem Steuergerät, der direkt zum Relai geht. Möglichst die Farbkombination bzw. die PIN-Belegung. Gibt es keinen Plan über eine komplette PIN-Belegung des Hondatsteuergerätes?
▲	pn

mgutt Administrator Name: Marc Geschlecht: Anmeldedatum: 28.08.2004 Beiträge: 52420 Wohnort: Lohmar Meine eBay-Auktionen:	03.05.2010, 15:22 zitieren Nimmt die Steuergerätenummer und such über die Google Bildersuche. In der Regel wirst Du damit schnell fündig. Zeig Dein Ergebnis dann noch mal bitte bzw. gib mir auch mal die Nummer, damit ich auch suchen kann.
▲	pn email

tom tailer Beobachter Anmeldedatum: 31.01.2010 Beiträge: 5	03.05.2010, 16:12 zitieren 37820-PRA-E13 366162-4X13 CSE Keihin Europe Ltd. Made in UK
▲	pn

mgutt Administrator Name: Marc Geschlecht: Anmeldedatum: 28.08.2004 Beiträge: 52420 Wohnort: Lohmar Meine eBay-Auktionen:	03.05.2010, 16:23 zitieren Hilft das? http://www.maxrev.de/obd2-ecu-pinbelegung-t146471.htm#2390308
▲	pn email

tom tailer Beobachter Anmeldedatum: 31.01.2010 Beiträge: 5	05.05.2010, 18:59 zitieren mguttHilft das? http://www.maxrev.de/obd2-ecu-pinbelegung-t146471.htm#2390308 Die vorhandenen Farbkombinationen habe ich auch in meinem Stecker, aber leider an anderen Positionen. Gibt es da verschiedene Belegungspläne?
▲	pn

maxrev.de Gast	05.05.2010, 18:59 zitieren Mach mit! Wenn Dir die Beiträge zum Thread "Lüfterprobleme K20A Position Temperatursensor" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden: Registrierte Mitglieder genießen die folgenden Vorteile: ✔ kostenlose Mitgliedschaft ✔ keine Werbung ✔ direkter Austausch mit Gleichgesinnten ✔ neue Fragen stellen oder Diskussionen starten ✔ schnelle Hilfe bei Problemen ✔ Bilder und Videos hochladen ✔ und vieles mehr...
▲
