» Elektrik für die Anhängerkupplung

philipowitsch · 06.11.2012, 22:48

Moin!

'bin neu hier, also erst ne ganz kurze Vorstellung: 'bin der Phil, 46, aus Lippe, eIng, hab nen '09er Jazz GG1 1.2 und ne '97er XR600R und jetzt ne Frage:

Ich will an den Jazz ne AHK anbauen, primär um nen Moped-Hänger zu ziehen. Jetzt beschäftigt mich die Elektrik, obwohl (oder gerade weil) ich ja eigentlich Ingenieur für das Thema bin. Also dieser E-Satz hat so ne komische Box, ich nehm mal an, weil das Blinkrelais (die Frequenz) lastabhängig ist? Verwunderlich ist, dass man die Blinkerkabel auftrennen muss, und diese Box einschleifen (gleiches übrigens für die Nebelrückleuchte). Ich kann mir nur denken, dass das für die 'Ausfallkontrolle' wäre, weil man ja keine AH-Blinkerkontrolleuchte mehr braucht. Aber wie will die Box wissen, ob die Blinkerbirne vom AH kaputt ist, oder ob gar kein Hänger dran ist??

Diese blöde Box hat auch noch eine Stromversorgung, also ein Kabel, das man mit ner 10A Sicherung zur Batterie (+) legen soll (und noch mal das Gleiche, wenn man auch noch 12V Versorgung z.b. für Wohnwagen haben will - will ich aber nich, dafür is die Batterie eh zu klein). Kabelei nach vorne is mir aber zu viel Wiggel.

und jetzt meine Fragen:

Kann man nicht einfach so wie früher ein Last-unabhängiges Blinkrelais einbauen und die AHK Steckdose 'parallel' an die hinteren Blinker schalten? Hält das die Sicherung / der Kreis, auch bei Warnblinken? Wo krieg ich so ein Relais günstig & schnell her?
Gleiches mit dem Nebelrücklicht - kann ich das nicht auch einfach parallel schalten?
Wenn ich die Box wirklich brauche - kann ich die Plus-Versorgung an Plus von der Kofferraumbeleuchtung legen (Plus ist immer da, Leuchte ist über Masse geschaltet)
Welche Sicherung ist für Innen/Kofferraumbeleuchtung und welche ist/sind für die Blinker?
Kann mir jemand eine vollständige Beschreibung der Sicherungsbelegung geben? In der Tabelle im Handbuch tauchen nicht mal Blinker auf...
Hat jemand vielleicht ein komplettes Service Manual für Jazz ab 2008 oder weiss, wo ich das her bekomme?

Tausend Dank schon mal & Grüsse!

Phil

JazzGE · Gesperrt Anmeldedatum: 03.01.2010 Beiträge: 25

Hallo,
schau mal bei Rameder.de nach. da kann man die Einbauanleitung Downloaden.
Es gibt verschiedene Hesteller von Elektrosätzen.
Meine Kabel wurden mit original Steckern verbunden.
War kein Problem.
Gruß
Jürgen

philipowitsch · 08.11.2012, 10:24

Hallo Jürgen,

danke für die Antwort schon mal!

Die 'modellspezifischen' E-Sätze haben Stecker zum dazwischen stecken - stimmt. Ich denk mal, die machen das Gleiche, was ich sonst 'hinfriemeln' muss, was ja auch kein Problem is. Aber wenn Du nur dazwischen stecken musst, ist bei dir wohl keine Plus-Versorgung nötig?

Hast Du auch so eine Box dabei oder einfach nur Kabel?

Grüsse!

Phil

PS: Das Shop Manual habe ich mittlerweile hier gefunden. Danke dem Uploader!

JazzGE · Gesperrt Anmeldedatum: 03.01.2010 Beiträge: 25

Hallo,
die Box habe ich auch und hinten links hinter der Verkleidung verbaut.
Ein Pluskabel habe ich unter der linken Schwellerverkleidung nach vorne verlegt zum Sicherungskasten.
Wo ich die dort angeschlossen habe muß ich erst nachschauen, ist schon 3 jahre her.
War aber alles kein Problem.

Gruß Jürgen

philipowitsch · 08.11.2012, 18:40

Hallo Jürgen,

suuper, vielen Dank auch für das Bild! Ich werd nochmal den E-Plan im Manual checken und gucken, ob ich es 'verantworten' kann, das Plus-Kabel an den Innenbeleuchtungskreis zu hängen (weil ich es ja eigentlich vermeiden wollte, n Kabel nach vorne zu legen), und ansonsten werd ich es so machen wie du :-)

Nochmal vielen Dank für die schnellen Antworten und die schnelle Aktion!

Grüsse!

Phil

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "Elektrik für die Anhängerkupplung" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht
philipowitsch Beobachter Name: Phil Geschlecht: Fahrzeug: Honda Jazz 1.2 '09 GG1 (Japan) und Honda XR600R '97 Anmeldedatum: 06.11.2012 Beiträge: 3 Wohnort: Lippe	06.11.2012, 22:48 zitieren Moin! 'bin neu hier, also erst ne ganz kurze Vorstellung: 'bin der Phil, 46, aus Lippe, eIng, hab nen '09er Jazz GG1 1.2 und ne '97er XR600R und jetzt ne Frage: Ich will an den Jazz ne AHK anbauen, primär um nen Moped-Hänger zu ziehen. Jetzt beschäftigt mich die Elektrik, obwohl (oder gerade weil) ich ja eigentlich Ingenieur für das Thema bin. Also dieser E-Satz hat so ne komische Box, ich nehm mal an, weil das Blinkrelais (die Frequenz) lastabhängig ist? Verwunderlich ist, dass man die Blinkerkabel auftrennen muss, und diese Box einschleifen (gleiches übrigens für die Nebelrückleuchte). Ich kann mir nur denken, dass das für die 'Ausfallkontrolle' wäre, weil man ja keine AH-Blinkerkontrolleuchte mehr braucht. Aber wie will die Box wissen, ob die Blinkerbirne vom AH kaputt ist, oder ob gar kein Hänger dran ist?? Diese blöde Box hat auch noch eine Stromversorgung, also ein Kabel, das man mit ner 10A Sicherung zur Batterie (+) legen soll (und noch mal das Gleiche, wenn man auch noch 12V Versorgung z.b. für Wohnwagen haben will - will ich aber nich, dafür is die Batterie eh zu klein). Kabelei nach vorne is mir aber zu viel Wiggel. und jetzt meine Fragen: Kann man nicht einfach so wie früher ein Last-unabhängiges Blinkrelais einbauen und die AHK Steckdose 'parallel' an die hinteren Blinker schalten? Hält das die Sicherung / der Kreis, auch bei Warnblinken? Wo krieg ich so ein Relais günstig & schnell her? Gleiches mit dem Nebelrücklicht - kann ich das nicht auch einfach parallel schalten? Wenn ich die Box wirklich brauche - kann ich die Plus-Versorgung an Plus von der Kofferraumbeleuchtung legen (Plus ist immer da, Leuchte ist über Masse geschaltet) Welche Sicherung ist für Innen/Kofferraumbeleuchtung und welche ist/sind für die Blinker? Kann mir jemand eine vollständige Beschreibung der Sicherungsbelegung geben? In der Tabelle im Handbuch tauchen nicht mal Blinker auf... Hat jemand vielleicht ein komplettes Service Manual für Jazz ab 2008 oder weiss, wo ich das her bekomme? Tausend Dank schon mal & Grüsse! Phil Gefällt mir Teilen twittern 2x bearbeitet
▲	pn

JazzGE Gesperrt Anmeldedatum: 03.01.2010 Beiträge: 25	08.11.2012, 10:07 zitieren Hallo, schau mal bei Rameder.de nach. da kann man die Einbauanleitung Downloaden. Es gibt verschiedene Hesteller von Elektrosätzen. Meine Kabel wurden mit original Steckern verbunden. War kein Problem. Gruß Jürgen
▲	pn

philipowitsch Beobachter Name: Phil Geschlecht: Fahrzeug: Honda Jazz 1.2 '09 GG1 (Japan) und Honda XR600R '97 Anmeldedatum: 06.11.2012 Beiträge: 3 Wohnort: Lippe	08.11.2012, 10:24 zitieren Hallo Jürgen, danke für die Antwort schon mal! Die 'modellspezifischen' E-Sätze haben Stecker zum dazwischen stecken - stimmt. Ich denk mal, die machen das Gleiche, was ich sonst 'hinfriemeln' muss, was ja auch kein Problem is. Aber wenn Du nur dazwischen stecken musst, ist bei dir wohl keine Plus-Versorgung nötig? Hast Du auch so eine Box dabei oder einfach nur Kabel? Grüsse! Phil PS: Das Shop Manual habe ich mittlerweile hier gefunden. Danke dem Uploader! 2x bearbeitet
▲	pn

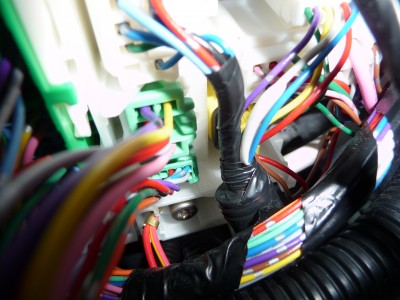

JazzGE Gesperrt Anmeldedatum: 03.01.2010 Beiträge: 25	08.11.2012, 10:45 zitieren Hallo, die Box habe ich auch und hinten links hinter der Verkleidung verbaut. Ein Pluskabel habe ich unter der linken Schwellerverkleidung nach vorne verlegt zum Sicherungskasten. Wo ich die dort angeschlossen habe muß ich erst nachschauen, ist schon 3 jahre her. War aber alles kein Problem. Gruß Jürgen Verfasst am: 08.11.2012, 11:08 zitieren Hallo Phil, habe jetzt nachgeschaut. das rote und das gelb/rote Kabel geht in den Sicherungskasten im linken Fußraum an den Sicherungskasten. Die Kabel sind dort mittels Ringschuh an der vorhanden Tox- Schraube befestigt. Habe ein Bild gemacht, weis aber nicht genau wie ich es dir senden soll. Gruß Jürgen P1020322.JPG - [Bild vergrößern] 1x bearbeitet
