» [Civic EK4 Interieur] Weiße Innenraumbeleuchtung (Leselampe)

mgutt · 02.09.2004, 19:51

Vordere Innenraumbeleuchtung weiß

Benötigtes Werkzeug:

mittleren Schlitzschraubenzieher
mittleren Kreuzschraubenzieher
Seitenschneider
etwas zum Löten (Lötkolben, Lötzinn)

Material:

2 Stk Ultrahelle weiße Leds (7'000mcd) - 2 Stk Vorwiderstände mit ca. 470Ohm
Schrumpfschlauch bzw. Isolierband

Kurze Einleitung:
Zuerst mal möcht ich sagen, dass nicht jeder Civic ab '96 die vordere Innenraumbeleuchung hat!
In meinem EJ9 hatte ich sie nicht, im EK4 ist sie vorhanden. Womöglich ist sie bei den EK4's serienmäßig. Das kann ich aber nicht bestätigen! Der Einbau dauert nicht lange, ich brauchte vielleicht maximal eine halbe Stunde, wobei es auch für ungeschickte Leute schneller zu schaffen ist! *g*
Ist also wirklcih recht einfach!
Weiters wollte ich noch kurz anmerken, dass das Licht in Wirklichkeit nicht ganz so hell ist, wie auf den Bildern!
Außerdem leuchten meine weißen Leds nicht ganz weiß, sondern leicht violett. Kann man ein bisschen mit Xenon vergleichen

.
Kann aber nicht sagen, ob alle weißen Leds so sind.
Auf dann, ich wünsche gutes Gelingen!

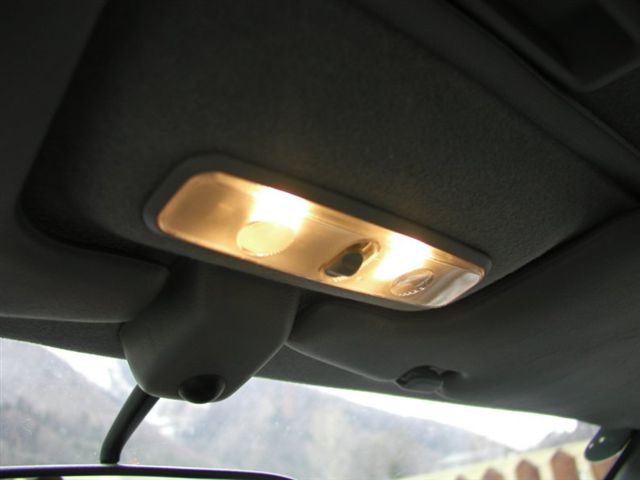

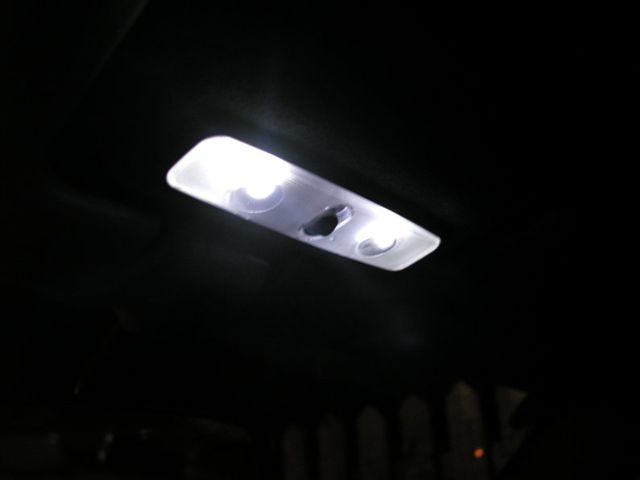

Der Vorher- Nachhereffekt:

Schritt 1 (Die Innenleuchte ausbauen):

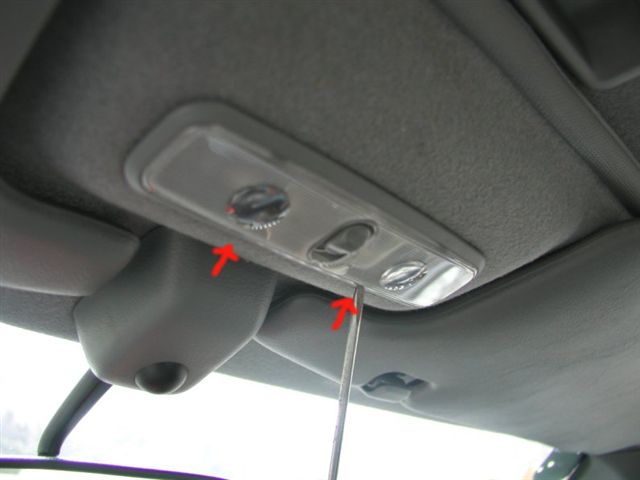

Zuerst müsst ihr das Glas abnehmen. Dieses hat auf der hinteren Seite zwei einkerbungen, in diese ihr mit dem mittleren Schlitzschraubenzieher das Glas herausdrücken könnt.

Ist das Glas entfernt, seht ihr zwei schrauben, mit denen die Innenleuchte angeschraubt ist. Schraubt diese mit dem mittleren Kreuzschraubenzieher ab...

...und schon fällt das ganze Teil nach unten!

Dann den einen Stecker noch abziehen, und ihr könnt euch den zweiten Schritt widmen!

Schritt 2 (Leds vorbereiten):
Nehmt euch eure beiden Leds, die Widerstände und den Schrumpfschlauch bzw. das Isolierband.
Bekanntlich wird der Wiederstand an den Pluspol der Led gelötet. Der Pluspol ist das längere Beinchen der Led bzw. das Bein, mit dem kürzeren Segment im Kopf.
Zwickt dieses Beinchen nun 4-5mm nach dem Diodenkopf ab, sowie auch ein Beinchen des Widerstandes (egal welches) ca. 4-5mm vor dem Widerstand ab. Anschlißend beides miteinander verlöten und mit einem Schrumpfschlauch bzw. dem Isolierband isolieren.

Schritt 3 (Leds einlöten):

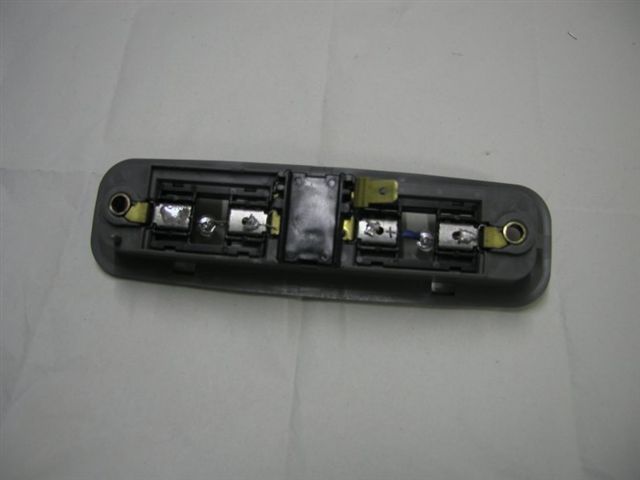

Jeweils die äußeren Kontakte sind die Masse und die Inneren Kontakte, die Pluspol.

Biegt eure Leds nun so, dass ihr die Beinchen von vorne durch die Löcher stecken könnt und anschließend von hinten verlöten. Fertig verlötet, sollte das ganze dann in etwa so aussehen:

Hier könnt ihr sehen, wie ich die Leds gebogen habe. Habe sie schon ungefähr so ausgerichtet, damit sie später genau auf die Sitzfläche des Fahrersitzes und des Beifahrersitzes leuchten.

Schritt 4 (Einbau):
Naja, viel werd ich ja hier nicht mehr sagen müssen, einfach in umgekehrter Reihenfolge einbauen, wie ihr das Teil ausgebaut habt! So sah es dann schon mal bei mir aus:

Und wenn es dann ein wenig dunkler wird, würd ich empfehlen die Leds noch optimal auszurichten. Ich hab sie auf die Sitzflächen gerichtet, damit sie praktisch als Leselampen dienen.
Vordere Innenraumbeleuchtung in weiß!

Das Ergebnis:

--------------------------------------------------------------------------------

In Wirklichkeit leuchtet die Deckenleuchte nicht ganz so hell, und das Licht ist leicht violett.
Ich nehme an, das kommt auch immer auf die weißen Leds draufan! Als Leseleuchte ist das Licht aber auf jedenfall perfekt und auch richtig schön hell!

Gibt es Fragen oder sonstige Anregungen oder Beschwerden meldet Euch per Mail, ich werde versuchen, so schnell wie möglich zu antworten!
DANKE!

© by Bogenreiter Herbert
Herbert.Bogi -Ã¤t- gmx.at
http://hondapage.piranho.at
