» Zentralverriegelung einbauen EC8

JK_2712 · 20.04.2010, 17:11

Tutorial zum einbauen der Zentralverriegelung am EC8

Ich habe jetzt nur Bilder der Beifahrerseite und der Elektronik gemacht, da die Fahrerseite identisch der Beifahrerseite ist.
Achtet bitte darauf, wo ihr eure Kabel entlang führt, das ihr nicht die Fenster behindert.

Ich habe diese Zentralverriegelung eingebaut:
Ebay für 20€

Enthalten ist in dem Set:
-2Master
-2Slave
-Black Box
-Kabelbaum
-Material zur Anbringung.
-Anleitung zur Verkabelung
-2 Schlüsselrohlinge
:!:

Trotz auswahl für Civic ist das nicht der passende, den generell noch mitbestellen :!:

(ich habe auf der Fahrerseite einen Master verbaut und auf der Beifahrerseite einen Slave)

:!:

Schaut bitte bevor ihr es einbaut, ob bei euch an der stelle Platz ist für den Stellmotor, sonst müsst ihr einen anderen Platz nehmen :!:

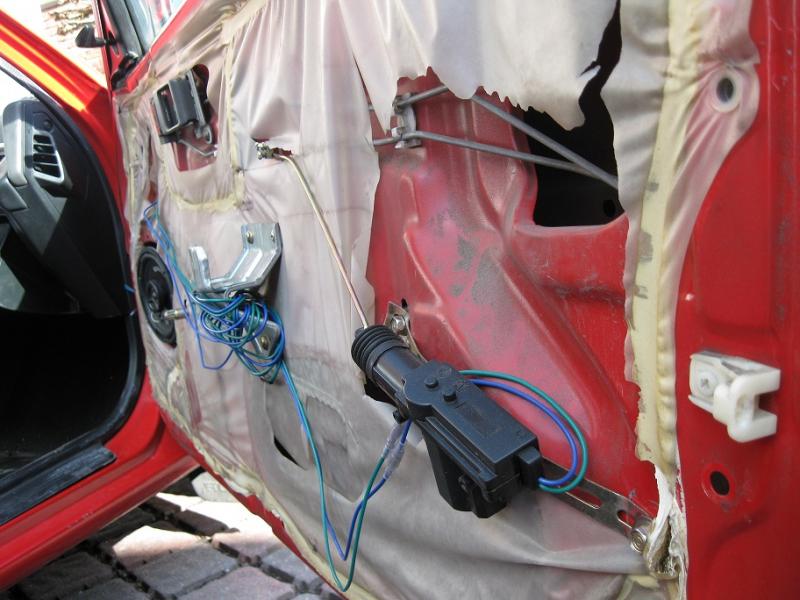

Einmal Beifahrerseite ohne Türpappe

Nochmal von der Seite

Anschraubpunkte für den Servomotor

an diesen Punkten sind schon Schrauben vorhanden, da damit andere Teile befestigt sind, ihr könnt diese los drehen und später wieder mit den Teilen dahinter verbinden.

Nochmal von oben

Verbindung zum Zuggestänge
hier müsst ihr die Stange etwas biegen, damit sie richtig öffnet und schließt.

Unterbringung der Blackbox (Steuerung)
bei den Sicherungen unter dem Lenkrad

--Das Plus (+) hab ich mir am Radio gehohlt
:!:

bitte darauf achten das ihr Dauerplus nehmt, nicht das Zündungsplus :!:

--Minus (-) einfach mit an den Massepunkt Fahrerfußraum links, hinter dem Motorhaubenöffner.

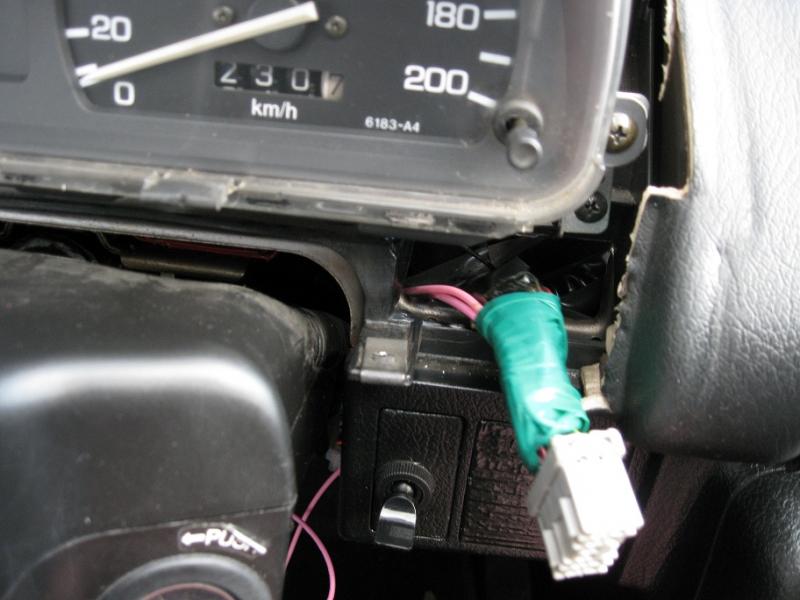

Die Blinkersteuerung habe ich hinter dem Warnblinkschalter mit angeklemmt.

Laut dem Schaltplan sind das die Kabel: Grün/Blau und Grün/Gelb

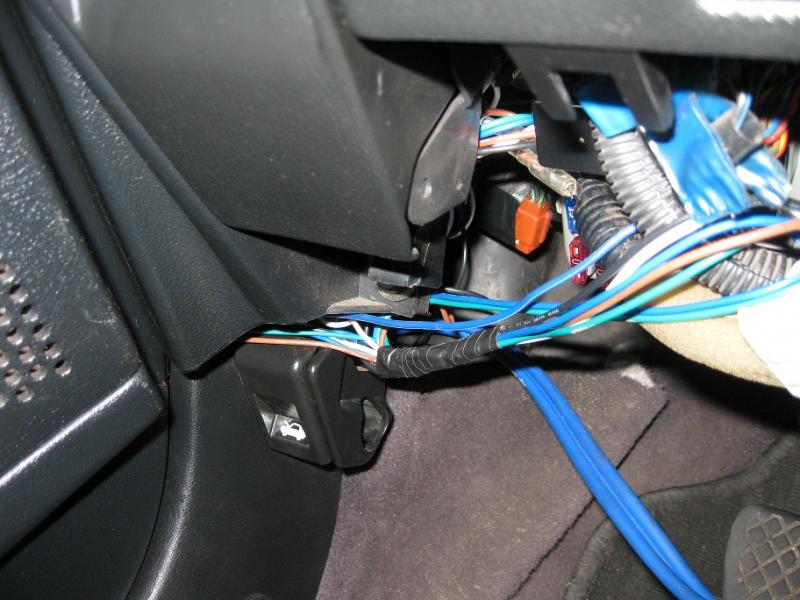

hier laufen die Kabel zur Fahrertür lang

Am Ende am besten einmal testen, ob alles klappt,
-Blinkersteuerung (Auf 3mal Blinken / Zu 1mal Blinken)
-Schließmechanismuss der beiden Motoren.
Dann erst die Türpappen wieder anbringen

Ich hoffe das hilft euch, bei fragen meldet euch

Mattes · 20.04.2010, 17:21

hast es aber komplizierter und unschöner gemacht als nötig. Naja, nix für ungut. Hauptsache funktioniert

JK_2712 · 20.04.2010, 17:34

Wie hättest / hast du es denn gemacht??
das war bei mir so mit einer der einziegen Plätze hinter der Türpappe, die noch hohl waren, zudem hatte ich hier nichts diesbezüglich gefunden, das mir dabei geholfen hätte, daher habe ich es selber versucht. Die Plastikhülle war schon kaputt bei mir..

Hondaholik · 22.04.2010, 20:37

Habe auch so eig. die günstige variante, jedoch laufen die Kabel bei mir in der Tür lang also unten rum, unter der Scheibe und kommen rechts in der höhe vom Türgriff raus, mache mal Fotos morgen, hab aber die Blinkersteuerung nicht angeschlossen, wusste nicht wo bis grade... hier ein Danke, jetzt weiss ich wo:
>>Laut dem Schaltplan sind das die Kabel: Grün/Blau und Grün/Gelb<<
