» Von Fehlercode 3 auf 5!?(Mapsensorbelegung)

Bomberpilot · 28.02.2009, 17:57

Hallo,

da ich in meinen Eg5 einen B16 eingebaut habe, brauch eich mal die Belegung von dem Mapsensor.

Genau muss ich wissen, welche Kabel auf welche zwischen dem innenraumkabelbaum und dem Stecker auf der Rechten Seite im Fahrzeug motorraum gehen.
Am oberen Stecker gehen 3 Kabel für den Mapsensor rein, D17 (pink/weiß);D19 (gelb/grün);D21(grün/blau).

Die oben genannten kabel kommen aus dem Fahrzeug innenraum und gehen auf den Stecker im motorraum.
jetzt muss ich wissen welche Farben davon abgehen und auf den Stecker am Mapsensor gehen.
Will den mapsensor verdrahten und brauche daher die Angaben.

Ein Bild wäre nicht schloecht, da würde ich es am besten sehen

Ein Stromlaufplan wo ich mal sehen was wo dran gehört würd emir auch helfen

!!

Gruß Markus

Der_Ronny · Gesperrt Anmeldedatum: 29.11.2004 Beiträge: 19440

mal probiert die kabelfarben weiterzuführen bzw weiterzuverfolgen?

Bomberpilot · 28.02.2009, 19:10

Was soll ich verfolgen die kabel gehen von der ECU bis zum Stecker im motorraum und dann ist schluss ab da müssen sie an dem mapsensor angeschlossen werden bzw. neue kabel gezogen werden!

Jetzt hab ich 3 neue Kabel gezogen, von dem pink weißen,gelb grüne,und grün blauen......die 3 kabel müssen jtzt an den mapsensor...ich habe aber keinen Stecker am mapsensor, somit weiß ich auch nicht welches Kabel wo reingeht

Civic_Boy_87 · 01.03.2009, 01:56

also ich bin mal so nett und mache morgen bilder und sags dir

wenn du willst :suspekt:

Bomberpilot · 01.03.2009, 10:35

Ou ja das wäre natürlich richtig geil...brauche dann aber auch welches Kabel vom Innenraumkabelbaum also das (pink weißen,gelb grüne,und grün blauen) auf welches kabel vom Mapsensor geht....und welches Kabel wie am Mapsensor angeschlossen ist.

Aber danke shcon mal das du ein Bildmachst, sowas brauche ich

MAG · 01.03.2009, 10:46

Laut Service Manual/ Pin Out Tabelle :

(Schnittstelle Innen/Motorbaum)
Steckplatz/ECU Seite ----> Map Sensor

-D19 Gelb/Grün ----> Gelb/Rot *Sensor Voltage +*

-D17 weiss ----> weiss *MAP Sensor (Wohl Datenleitung*

-D21 Grün/Blau ----> Grün/weiss *Sensor Ground -*

Bomberpilot · 01.03.2009, 10:54

das habe ich auch shcon gefunden, nur mit dem D17 stimmt iwas nicht , weil bei mi rist er glaube Pink weiß wenn ich mich nicht verguckt habe, gehe aber gleich noch mal raus.

Auf jedne fall lagen die 3 Kabel bei dem oberen Stecke rin einer reihe und waren noch nicht angeschlossen an dem Stecker vom motorkabelbaum also müssten es die richtigen sein;)

Unter dem Mapsensor steht ja unten bei der Belegung V bei dem Ersten pin, G bei dem zweiten pin, und 0 bei dem dritten pin.
Jetzt muss ichnur noch wissen, wo Plus, Minus, und Signal am Mapsensor angeshclossen werden und dann kann es losgehen

Danke shcon mal MAG

kolbenbolzen · 01.03.2009, 10:59

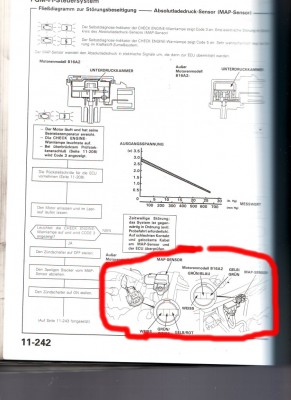

Das sollte helfen :max:

Bomberpilot · 01.03.2009, 11:28

JAAAAAAAAAAAA endlich habe ich das was ich wollte!!!!
Danke an alle.

werde auch zu dem Thema noch mal ein Guide schreiben, weil es wirklich nirgendswo richtig steht wie was verdrahtet werden muss vlt. nützt es ja jemandem und er muss sich nicht 100mal durchfragen dann

DANKE;DANKE;DANKE!

Gruß Markus

kolbenbolzen · 01.03.2009, 11:32

Gern geschehen Dann mal viel erfolg :max:
