» Fußraumbleuchtung mit Schalter - Türkontakt Kabel Frage S.2

situx · Premium-Member Anmeldedatum: 07.02.2010 Beiträge: 5314

<3 my EP1
Dann fehlt mir doch aber leider die Aus Position?!

nein

der schalter hat 3 positionen...

rastend/0/rastend.

d.h.

1.rastend = der weg von 30 zu 31

0 = der weg von 30 zu nichts^^..also stromkreis offen und alles is aus

2.rastend = der weg von 30 zum türkontaktschalter

hier btw nochmal ne günstigere version von dem schalter : http://www.conrad.de/ce/de/product/705035/KIPPHEBELSCHALTER-1A13-NF1STSE/0216100&ref=list

schau dir mal das datenblatt dazu an...da wird auch erklärt was wann und wo geschaltet is wenn diese und jene position eingelegt is.

<3 my EP1 · Gesperrt Anmeldedatum: 11.05.2009 Beiträge: 569

Habe nochmal ne finale Skizze gemacht

---

Verwendet werden soll dieser Kippschalter:
http://www.conrad.de/ce/de/product/701214/KIPPSCHALTER-R13-28D-01/SHOP_AREA_17385&promotionareaSearchDetail=005

Technische Daten
Schaltstrom 10 A
Schaltleistung 15 A/125 V/AC/10 A/250 V/AC
Schaltspannung 250 V/AC
Funktionen rastend/0/rastend
Isolations-Widerstand Min. 500 V/DC/100 MΩ
Kontakt-Widerstand Max. 50 mΩ
Spannungs-Festigkeit 1500 V/AC/60 s
Schaltstellung 1 x Ein/Aus/Ein
Polzahl 1

---
Ist die Skizze jetzt absolut korrekt (will auf keinen Fall was falsch machen)?
Passt der Schalter auch von den technischen Daten her (Schaltleistung, Schaltspannung usw.)?

situx · Premium-Member Anmeldedatum: 07.02.2010 Beiträge: 5314

<3 my EP1Habe nochmal ne finale Skizze gemacht

passt^^

<3 my EP1
Passt der Schalter auch von den technischen Daten her (Schaltleistung, Schaltspannung usw.)?

schaltleistung passt...schaltspannung is scheissegal...der is eigentlich für 250V wechselspannung...aber wir haben im auto ja 12v gleichspannung...das is aber wurscht..bei nem schalter relativ unwichtig.

soweit müsste alles passen

mfg domi

<3 my EP1 · Gesperrt Anmeldedatum: 11.05.2009 Beiträge: 569

Top, nochmal vielen Dank für die Hilfe!

Bleibt nur noch die Frage wo ich die Kabel abgreife

Weis jemand ganz sicher welches das - Minus Kabel vom Türkontakt ist und wo ich es am besten abgreife (Foto wäre toll )?
Habe nämlich keine möglichkeit zum messen und muss es deshalb 100 pro wissen welches das richtige Kabel ist.

Welcher Massepunkt eignet sich am besten in Mittelkonsol / Handschuhfach nähe?

Dauerplus wollte ich von dem Stromkabel nehmen welches schon nach hinten in den Kofferaum zu meinen aktiven Sub gelegt ist.
Dort soll dann auch meine geplantes Frontsystem mit dran.
An dem Kabel ist ja schon direkt hinter der Batterie ne Sicherung.
Ist der Anschluss an das Kabel ohne weiteres möglich oder gibts da Probleme?

situx · Premium-Member Anmeldedatum: 07.02.2010 Beiträge: 5314

<3 my EP1
Weis jemand ganz sicher welches das - Minus Kabel vom Türkontakt ist und wo ich es am besten abgreife (Foto wäre toll )?

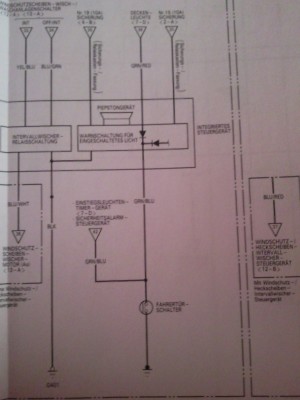

laut plan müsste das kabel grün/blau sein.
(siehe anhang)

<3 my EP1
Welcher Massepunkt eignet sich am besten in Mittelkonsol / Handschuhfach nähe?

kannst z.b. zigarrettenanzünder nehmen...oder dir einfach ne schraubverbindung suchen die auf blankes blech geht und entweder zur karosserie gehört oder damit in verbindung steht...

<3 my EP1
Dauerplus wollte ich von dem Stromkabel nehmen welches schon nach hinten in den Kofferaum zu meinen aktiven Sub gelegt ist.
Dort soll dann auch meine geplantes Frontsystem mit dran.
An dem Kabel ist ja schon direkt hinter der Batterie ne Sicherung.
Ist der Anschluss an das Kabel ohne weiteres möglich oder gibts da Probleme?

da würd ich wie ich schon sagte lieber extra einfach nen kabel ziehen...

ist es sofort vernünftig und kein gefusche an andren kabeln
kannst du es besser absichern..mit ner individuellen sicherung.

mfg domi

Pumsti · Gesperrt Anmeldedatum: 22.02.2009 Beiträge: 31469

<3 my EP1
Weis jemand ganz sicher welches das - Minus Kabel vom Türkontakt ist und wo ich es am besten abgreife (Foto wäre toll )?
Habe nämlich keine möglichkeit zum messen und muss es deshalb 100 pro wissen welches das richtige Kabel ist.

green/red

Im EP ^^

Aber am einfachsten du schraubst den Türkontakt raus ( eine Kreuzschraube) und du siehst die Farbe

situx · Premium-Member Anmeldedatum: 07.02.2010 Beiträge: 5314

Pumsti
Im EP ^^

fuc*** oO...stimmt ja...er hat ja nen ep...
sry...hatte grade den plan vom civic 96-00...kp wie ich da draufkam...

<3 my EP1 · Gesperrt Anmeldedatum: 11.05.2009 Beiträge: 569

Hehe kein Problem Dominik,
extra Kabel würde ich gerne vermeiden weil durch die dafür geeignete kleine Öffnung schon 2 dicke Kabel durchgehen und dort noch die Kabel für die Zusatzinstrumente durchmüssen

Deshalb meine Frage, wenns gehen würde ohne dass es zu Komplikationen führt, würde ich gerne das Kabel was auch schon zum Sub geht für alles verwenden (LEDs, Zusatzinstrumente Frontsystem).

Wo und wie finde ich besagte Schraube Mathias, evtl. nen Foto zur Hand wo du mal rot anzeichnen könntest?

Wird ja beim EP3 nicht anders sein oder?

Pumsti · Gesperrt Anmeldedatum: 22.02.2009 Beiträge: 31469

zu 1: Ja kannste von dem Kabel abzapfen den Strom. ev. den Zigarettenanzünder nehmen

Wäre ne gesicherte Leitung

zu 2:
Das kannste gar ned übersehen das Teil ^^
Schau auf der B Säule wo der Gumminippel ist.
Da kannste ne kleine Gummiklappe wegmachen und da drunter ist die schraube.

<3 my EP1 · Gesperrt Anmeldedatum: 11.05.2009 Beiträge: 569

Tatsache du hattest recht, habs doch glatt gefunden

Und dort die Schraube einfach rausdrehen und die Farbe die das Kabel darunter hat isses dann?
Wo kann ich das Kabel denn dann am besten abgreifen?
