» elek. spiegel verkabeln hilfe

Xardon · 06.08.2011, 11:11

Hi hab schon nach lösungen das forum und netz durchforstet aber nix brauchbar verständliches gefunden.

Hab 0 plan wie ich die kabel richtig anschließen soll und frag hir mal ob mir wer die kabel auf dem bild benummern kann oder so damit ich weis wo welches kabel hingehört.

Danke schonmal der mir da helfen kann

civic26 · 07.08.2011, 19:25

schau mal im guide bereich...da steht bei power folding mirror ne plan drin...einfach die folding kabel weg lassen und alles passt

Xardon · 13.08.2011, 16:49

Hmm da fehlt mir wohl noch die Relai box oder geht das auch ohne die weil ich hab jetzt mal angeschlossen und die gehen immer nur in eine richtug auser ich tausch die pins um ich vermute mal das is ne kreuzschaltung ?

civic26 · 14.08.2011, 08:47

die ralisbox ist für´s elektrische anklappen...

nromal brauchste nur drei kabel ziehen

BaG · 14.08.2011, 10:25

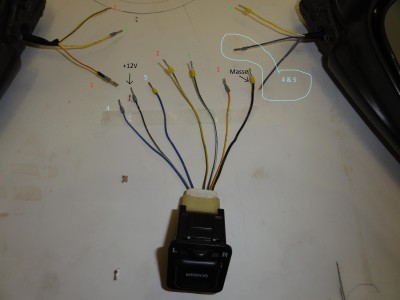

Ist ganz Simpel

Also du verbindest die Farben die 2 mal vorkommen miteinander das sind dann;
Gelb mit Rotem Strich -> Gelb mit Rotem Strich
Gelb mit Schwarzem Strich -> Gelb mit Schwarzem Strich

Blau mit Weißem Strich -> Blau mit Weißem Strich
Blau mit Schwarzem Strich -> Blau mit Schwarzem Strich

Nun kommt der Clue du musst denn Grünen Splitten, also du musst denn
Grün mit Weißem Strich auf die beiden Gelben mit (weißem strich? ) verbinden quasi wie ein Y .

Der Schwarze mit Gelben Strich ist dann dein +12V !
& der Schwarze mit denn braunen ringen ist dann dein - 12V (Masse)

Fertig ist das ganze

Agent-Smith · 14.08.2011, 13:32

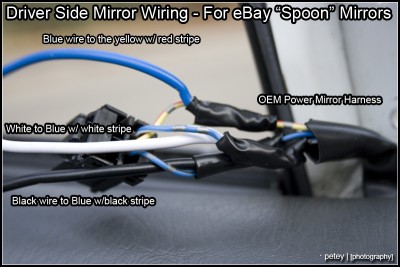

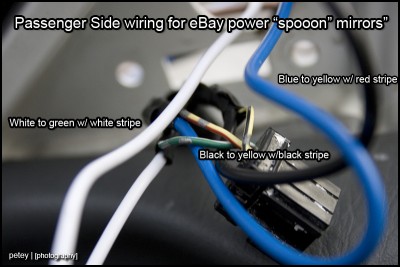

hab da mal 2 bilder aus google gefunden, vielleicht kannst du was damit anfangen
(rechts und links) die erklärung dazu:

oder frag mal " tuning_civic " der hat das schon bei sich gemacht:
http://www.maxrev.de/kevins-y-56-ej9-s-242-frage-nockenwellenrad-t35290,start,1950.htm

edit: sehe grad erst das du für normale spiegel brauchst nicht für spoon spiegel :-/
naja trotzdem wenn das einer für seiner spoon spiegel braucht, kann es ja gebrauchen

BaG · 19.08.2011, 07:37

Bewegt sich da schon was oder hatteste noch keine Zeit ?

Gib mal Feedback.. vllt. sollte man da auch ein kurzguide draus machen werden ja immer mehr mit denn Spiegeln =)

Xardon · 19.08.2011, 15:54

super danke funktioniert ist ne idiotensichere anleitung
