» [Civic 92-95 ICE] Position für Stellmotor Einbau

Jerry_Civic · Beobachter Anmeldedatum: 07.02.2007 Beiträge: 4

cool

doch doch denk schun das es der is ^^

gibts eigentlich schon nen einbauplan für die zv , also schaltplan und so , was ich wo anschließen muss? oder könntest du mir sowas bitte basteln?

sag schon mal danke für die hilfe

Wickeda@MC · 08.02.2007, 21:55

Ist von ZV zu ZV unterschiedlich, aber eigentlich ganz simpel:
Von dem Steuergerät der ZV gehen 2 Kabel zu + und - (Masse) zur Stromversorgung, 2 weitere Kabel gehen an die Blinker für die Blinkeransteuerung und 2 weitere Kabel gehen zum Stellmotor, der in der Fahrertür verbaut wird.

Wenn du einen Schaltplan von der ZV hast, dann kann ich dir genaueres sagen

MfG

Jerry_Civic · Beobachter Anmeldedatum: 07.02.2007 Beiträge: 4

hab da mal ein paar fotos von meiner zv gemacht, hoffe du erkennst was, hab übrigens nen eg4

danke schon mal

civic0711 · 10.02.2007, 14:08

ich habe die gleiche bei mir drin aber habe stellmotoren mit rein gemacht. kann dir aber schon mal sagen das die schlüssel rohlinge keine für honda sind so war es bei mir und bei einem kumpel und von der firma keine antwort darauf

Wickeda@MC · 10.02.2007, 16:29

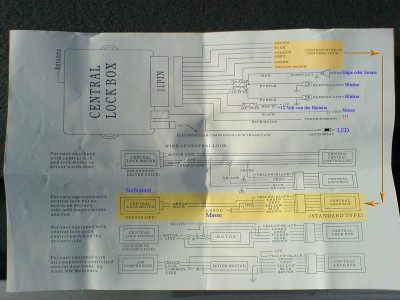

So hier mal der Anschlussplan

Ich denke ist alles selbsterklärend, wenn nicht dann nachfragen

Bei den 3 Ausrufezeichen weiß ich leider nicht wofür das Kabel da ist, laut Übersetzung hat das was mit den elektrischen Scheiben zu tun, aber wie gesagt ich weiß es nicht.

Jerry_Civic · Beobachter Anmeldedatum: 07.02.2007 Beiträge: 4

hey cool danke, besorg mir noch den stellmotor und dann versuch ich mich mal beim einbau, wenns dann noch fragen gibt meld ich mich

also nochmal danke

@civic ja das die schlüssel rohlinge etwas schmaler sind als wie die vom auto hab ich auch schon gemerkt, aber rein theoretisch könnt ich ja den schlüssel was ich hab ebschneiden und anschweißen/schrauben sonnst muss ichs halt zusätzlich anbringen, aber das is ned so tragisch hauptsache das "tip tip" funktioniert ^^

civic0711 · 11.02.2007, 14:25

ja so hab ich es auch gemacht habe den ersatz schlüssel aubgeschnitten und angepast der wird ja von den seiten eingeschraupt

BlackHondaDevil · 22.02.2007, 12:22

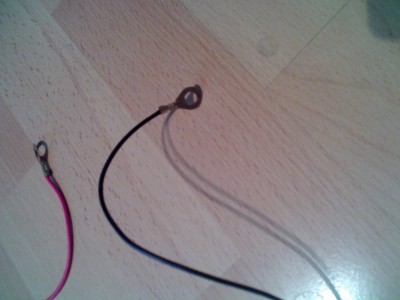

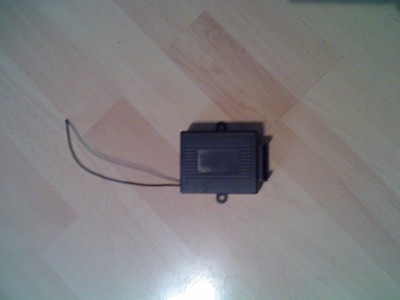

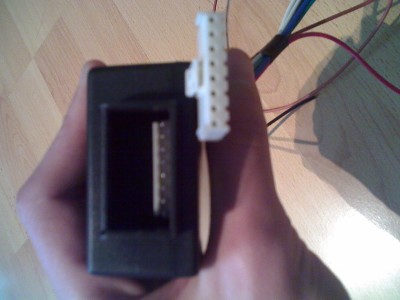

hmm... kenn mich noch immer nicht ganz aus geb hier mal ein paar bilder rein vllt. wirds dann einfacher zum erklären hab da haufenweise kabel...!!
:no:

bitte um hilfe ....DANKE IN VORRAUS !!!!!!!
