» [Civic 92-95] Handschuhfach ausbauen / LED Beleuchtung

MaXboT · 17.04.2005, 22:43

Anleitung zum Einbau einer Handschuhfach Innenbeleuchtung
by SiMCiViC

1. Einleitung

Hi!
Nachfolgend erkläre ich wie man eine Beleuchtung des Handschuhfachs mit LEDs verbauen kann

2. Bearbeitung

Also als erstes müsst Ihr natürlich das Handschuhfach ausbauen, es ist mir zwei Schrauben, von unten, verschraubt. (Pfeile)

Dann müsst Ihr euch entscheiden wo Ihr die LEDs hin macht. Ich hab sie so verteilt, dass sie immer den selben Abstand habt.

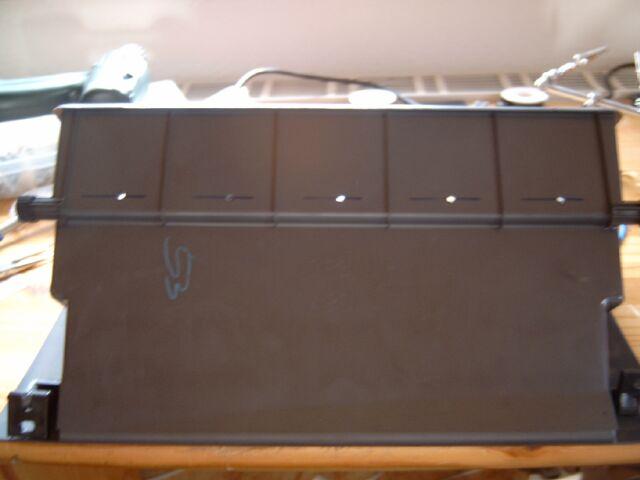

So dann müsst Ihr die Löcher für die LEDs bohren, ich hab 3mm LEDs genommen, also hab ich auch ein 3mm Bohrer verwendet.

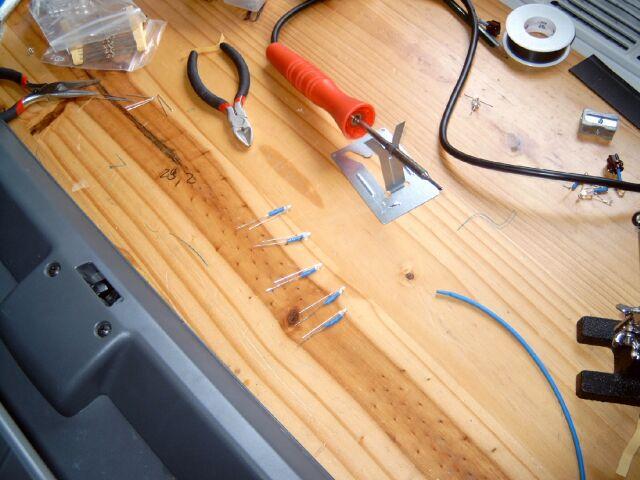

Jetzt müsst Ihr die LEDs vorbereiten, da ein LED nur ca. 3 V (je nach LED unterschiedlich, am besten da nach fragen wo Ihr sie kauft, was für einen Widerstand Ihr braucht) verträgt müsst Ihr vor jedes LED einen Widerstand löten. Damit es jetzt keinen Kurzschluss gibt, hab ich noch den Widerstand mit Schrumpfschlauch ummantelt, geht auch mit Isolierband.

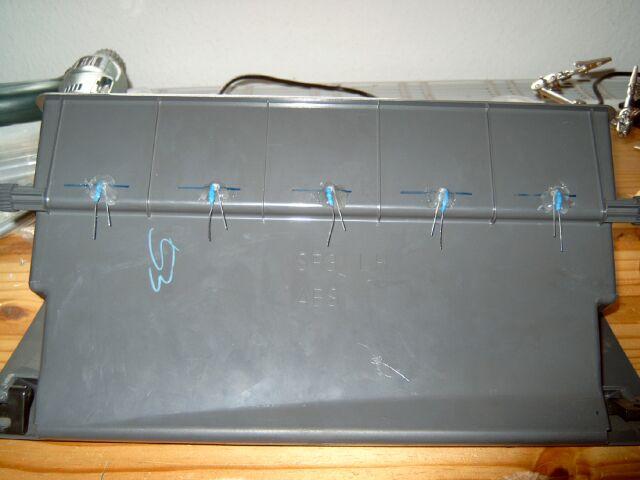

Dann müsst Ihr die LEDs in die vorgebohrten Löcher stecken und mit Heisskleber befestigen

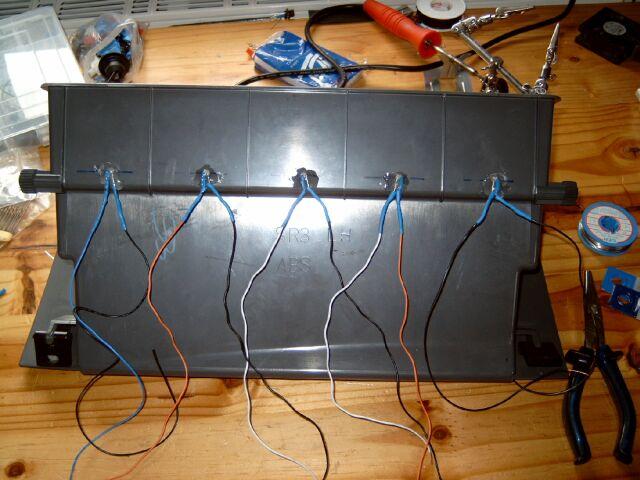

So dann noch an jeden LED-Fuss Kabel ranlöten und auch wieder Isolieren.

Dann alles schön zusammen machen, das die Kabeln, beim aufmachen, nirgends hängen bleiben. Jetzt könnt Ihr das Handschuhfach wieder einbauen. Ich habe keinen Schalter dazwischen gemacht, hab es nur an geschaltets Plus gehängt, das bedeute das die LEDs immer an sind wenn der Zündschlüssel auf Pos.1 steht und wenn der Motor halt läuft.

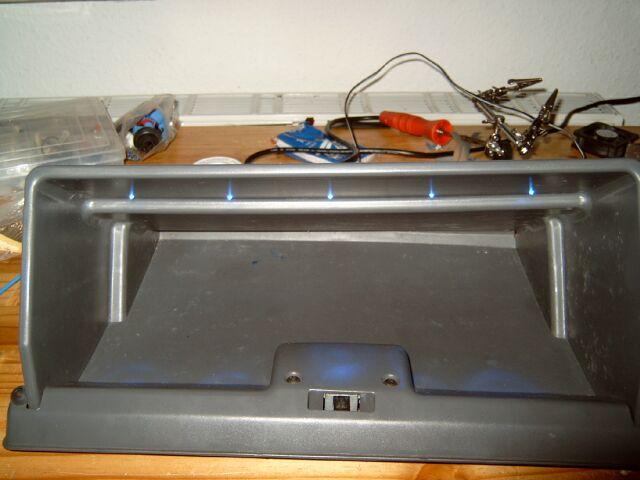

Und so sieht es dann am Tag aus.

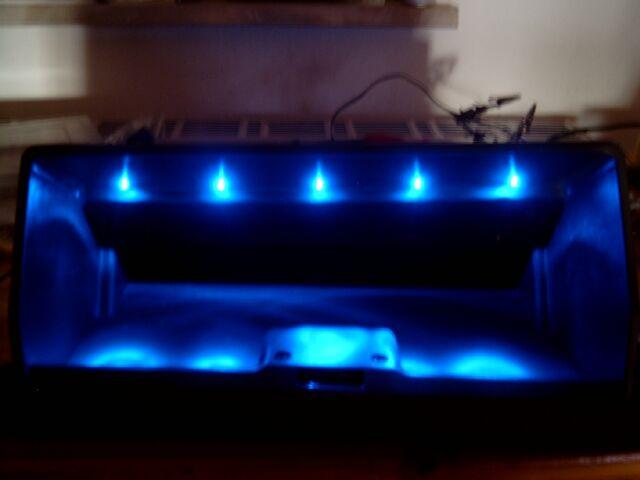

Und so in der Nacht.

copyright by SiMCiViC

ToxiT · 18.05.2005, 15:27

Ich darf noch eine Variante für den Einbau eines Schalters anbieten?

Ich habe es bei einem EJ9 (ab 96) gemacht, weiß nicht wie es bei anderen Civic ausschaut aber denke das eine ähnliche Möglichkeit gefunden werden kann.

Wenn ihr euch mal auf die Fußmatte legt und nach oben schaut, wird euch eine Metallleiste am unteren Ende des Handschuhfachs auffallen. Diese habe ich benutzt, um darin einen Taster an der linken Ecke einzubauen.

Hoffe man erkennt auf den Bilder entwas

Wenn man jetzt das Handschuhfach öffnet, wird der Schalter gedrück und das Licht geht an.

Habe die LEDs übrigens in eine Plexiglasleiste gemacht und diese dann an die Lüftungsschächte geschraubt.

Viel Erfolg!

DenHon · 17.07.2005, 16:37

Ist einfach, und siet gut aus...... :rock:

Crawford · 17.07.2005, 21:15

Stimmt, es ist sehr einfach und sieht echt hammer aus...

Man kann die LED auch an die Beleuchtung vom Aschenbecher amschließen...

(Also an die Zuleichtung davon meine ich...)

Dann Leutet die Handschuhfach-Beleuchtung nur dann, wenn Ihr das Licht anschaltet, also nur im Dunkeln, wenns auch gebraucht wird...

Danke SiMCiViC !!!

DenHon · 17.07.2005, 21:25

Ich find es voll abgefaren wenn das Auto innen drin richtige beleuchtung hat .... Soll einfach Dezent aussehen. :yes:

sapix · Beobachter Anmeldedatum: 25.07.2005 Beiträge: 4

Hi erstmal... Sieht echt hammer aus... Vllt. werd ich demnächst auch etwas experimentieren... Muss nur noch wissen, wo am Ende die fertigen Kabeln reinmüssen... Hab nämlich gar keinen Plan davon :?:

//edit:
Wisst ihr wie man solche LED´s batteriebetrieben benutzen kann. Gibts dafür evtl eine Anleitung im Internet oder so?

SpeikY · Junior Anmeldedatum: 10.05.2005 Beiträge: 69

wieso batteriebetrieben, meinst du jetzt akku betrieben sowas?

ich würd sie einfach an den batteriestromkreis einbringen...

sapix · Beobachter Anmeldedatum: 25.07.2005 Beiträge: 4

ja normale batterien halt... mit nem eingebautem knopf um die led´s ein/auszuschalten... dann könnt man das ganze ja so machen, dass dann der knopf automatisch betätigt wird, wenn man das handschuhfach öffnet... und beim zumachen das licht wieder ausgeht... weil so wie ich das prinzip oben verstanden habe, sind ja die lichter dauerhaft am laufen... und ich denk, dass dadurch immer wieder einteil vom licht rausschaut, auch wenn das fach geschlossen sein sollte... oder ist es wirklich so dicht, sodass gar kein licht rauskommt?

SpeikY · Junior Anmeldedatum: 10.05.2005 Beiträge: 69

sapixja normale batterien halt... mit nem eingebautem knopf um die led´s ein/auszuschalten... dann könnt man das ganze ja so machen, dass dann der knopf automatisch betätigt wird, wenn man das handschuhfach öffnet... und beim zumachen das licht wieder ausgeht... weil so wie ich das prinzip oben verstanden habe, sind ja die lichter dauerhaft am laufen... und ich denk, dass dadurch immer wieder einteil vom licht rausschaut, auch wenn das fach geschlossen sein sollte... oder ist es wirklich so dicht, sodass gar kein licht rauskommt?

nöö du kannst das licht am stromkreis vom amaturenlicht ankopseln dann leuchtet das handschuhfach-licht nur, wenn du das licht einschaltest...
oder du baust einen schalter ein das sobald das handschuhfach geöffnet wird das licht leuchtet

s2000 · 26.07.2005, 21:11

Was ist wenn du die leds in reihe schaltest bis die 12 bzw 14,5 volt ereicht sind und dann das ganze noch an denn lichtschalter anschliesst dann ist die sache perfekt
