» Brauche leider dri.ngend mal Hilfe zum OBD-auf-3P-Adapter, wer arbeitet hier bei Honda?

Blues · 19.03.2015, 10:45

Hey Leute!

Ganz dringende, wichtige Sache. Und zwar, wenn einer von euch bei Honda arbeitet und ihr in der Werkstatt den 3P auf OBD Adapter habt, um die älteren Fahrzeuge (3P Diagnosestecker) an den Tester zu hängen: Welche Pins der 16P Seite gehen auf welche Pins der 3P Seite? Sind irgendwelche Pins der 16P Seite miteinander gebrückt oder gehen vielleicht mehrere auf einen einzelnen der 3P Seite?

Ist dringend, da ich einen Tester geliehen bekommen habe um meine WFS umzuprogrammieren, den ich in ein paar Tagen zurückgeben muss. Hintergrundinfo: Habe einen EJ9 Facelift mit OBD Stecker, aber ein EK3 Facelift (3P Diagnosestecker) Steuergerät. Mit dem Bild, das Airmax mal vor Ewigkeiten gepostet hat, habe ich schon mal rausgefunden, dass das Datenkabel vom ECU bei der OBD Steckerbelegung vom EJ9 Facelift woanders ankommt, als wenn man den 3P Stecker auf OBD adaptieren würde. Nachdem ich es umgepinnt habe, bekam ich aber immer noch keine Verbindung.
Was für mich bedeutet, dass der original Honda Adapter möglicherweise nicht nur 3 Kabel adaptiert, sondern davon vielleicht noch welche gesplittet werden, dass es auf mehrere an der 16P Seite geht, oder eben irgendwo auf der 16P Seite eine Brücke drin hängt, die dem Tester sagt "Hey Junge, du hängst an einem 3P Datenstecker, benutz die alten Übertragungsprotokolle für die Daten und nicht den OBD Mist!"

Bittebittebitte sagt, das sihr mir weiterhelfen könnt..

wuseldusel · 20.03.2015, 08:43

Hallo,

habe mal mit meinem alten PGM-Tester versucht die Belegung zu ermitteln.

Vorwort:

Den 3-poligen Diagnosestecker gibt es in zwei Ausführungen. Beim grauen Diagnoseanschluss sind nur die zwei äußeren Kontakte belegt, bei einem blauen alle 3 Kontakte. Der mittlere Kontakt dient zur Stromversorgung des Testgerätes.

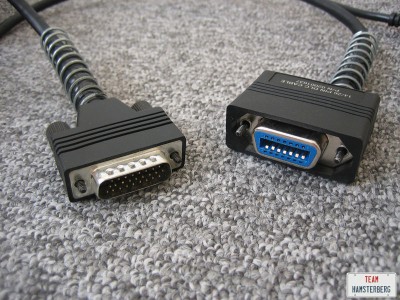

Beim alten PGM-Tester gibt es m. W. nach kein direktes OBD2/3Pin-Kabel. Das Hauptkabel ist das 14/26-Pin Adapterkabel, bei dem dann die speziellen Adapterkabel angeschlossen werden.

Zur Belegung:

Pin 1 (im Bild linker Kontakt) -> im OBD-Stecker Kontakt 5 (im Bild 5. von rechts, obere Reihe)

Pin 3 (im Bild rechter Kontakt) -> im OBD-Stecker Kontakt 9 (im Bild rechter Kontakt, untere Reihe)

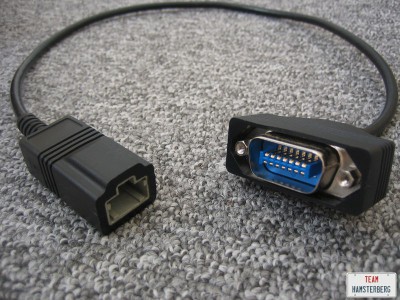

Bei Pin 2 kann ich in der Kombination 3/14-Pin-Adapter-Kabel und 14/26-Pin-Adapterkabel kein Durchgang messen.
Messe ich beim 3/14-Pin-Adapterkabel die Gegenseite und vergleiche das Ergebnis mit dem OBD2-Adapterkabel sind die Kontakte 7 und 15 belegt (2. von links obere Reihe / 2. von links untere Reihe).

Zählung erfolgt beim OBD-kabel von rechts nach links, im Bild kann man ganz schwach die Zahlen oben erkennen.

Da beim Diagnoseanschluss u. U. 12V anliegen, alle Angaben ohne Gewähr.

Blues · 20.03.2015, 12:26

Vielen Dank schon mal!
Werde die Konstellation mal versuchen.

Jetzt brauch ich nur noch die Kabelfarben vom 3P Stecker, da bekomm ich nachher noch ein Foto von, dann werd ich das mal versuchen können.. :hrhr:

Der-Pate · 20.03.2015, 12:34

BluesVielen Dank schon mal!
Werde die Konstellation mal versuchen.

Jetzt brauch ich nur noch die Kabelfarben vom 3P Stecker, da bekomm ich nachher noch ein Foto von, dann werd ich das mal versuchen können..

du hoffst eins zu bekommen :hrhr:

Blues · 20.03.2015, 12:44

Naja, wenn ich's von dir nich kriege, dann kann mir bestimmt einer ausm Forum hier helfen..

Edit: Wäre super, wenn vielleicht auch jemand den "neuen" originalen Honda 3P auf OBD Adapter hat und den mal durchpiepsen könnte.. Damit ich es 1:1 korrekt verbinden kann, bei Gewusel mit den 14/26P Adaptern hier kann man ja auch nicht ganz 100% sicher sein, was bei dem GDS3100 (integriertes HIM) am Ende wo ankommen soll..

Werde es aber auf jeden Fall probieren heute Abend.

wuseldusel · 11.02.2016, 17:09

Nur zur Info:

http://www.digital-kaos.co.uk/forums/showthread.php/157964-Honda-HIM-3pin-cable

Blues · 11.02.2016, 21:36

Sehr coole Sache! Werde ich bei Gelegenheit mal probieren, danke dir! :yes:

Zitati just checked my 3-pins adapter cable from my Honda GDS3100 tablet tester -
it has the following connections:

3-pins pin 1 to pin 14 of obd female
pin 2 to pin 16
pin 3 to pin 5

obd female pin 1 + 3 connected
obd female resistor 33 kohm between pin 1 and 5.

i guess the resistor is for detecting which cable is connected - the 5-pins cable has a 270 kohm resistor between these pins.

Mein Honda Händler hatte leider kein originales Adapterkabel, warum auch immer..
Demnach sollte es mit Tester (oder Nachbau HIM) und Widerstand klappen, dass die Software die richtigen Übertragungsprotokolle auswählt..

Hatte mir damals schon gedacht, dass da irgendwelche Verbindungen anders sein müssen oder sowas, aber auf einen simplen fehlenden Widerstand wäre ich echt nicht gekommen..
