» Brauche Hilfe bei US Standlicht umbau

CivicEj6_FAN · 01.08.2013, 18:06

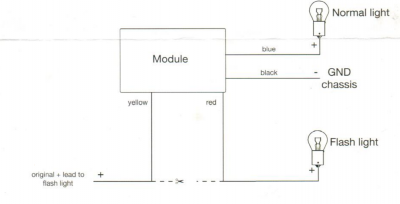

Hallo , habe mir ein us Standlichtmodul gekauft und komme mit der Einleitung / Schaltplan nicht zurecht.
Hoffe das mir einer helfen kann

schaut es euch selbst an

NoBody89 · 02.08.2013, 13:39

was verstehstn daran nicht ?!

Du schneidest das originale + Kabel deines Blinkers durch
Dann schließt du KOMMEND (Also Fahrzeugseitig) gelb vom Modul an.
Das Rote Kabel vom Modul machst du an die originale Leitung die du durchgeschnietten hast ( blinkerseitig)

Das blaue Kabel steckst/verbindest du mit dem + deines Standlichts.

Das schwarze Kabel vom Modul steckst/verbindest du irgendwo mit Masse...

CivicEj6_FAN · 02.08.2013, 19:27

Ja habe das Ja so gemacht + vom blinker durchgeschnitten das vom Blinker an das rote Kabel . Das durchgeschnittene was eher ins Auto führt an gelb angeschlossen . Masse auch ein einen leitenden Punkt angeschlossen. Und blaue an das + vom Standlicht und alles geprüft mit Messgerät aber etwas scheint nicht zu stimmen ... Den alles funtzt bis auf blinken und warnblinker .. Der blinkt überall doppelt so schnell nur vorne überhaupt nicht ... Ich verzweifel Grade

Heizer_Sascha · 12.08.2013, 15:15

Klingt als bekommen deine Blinker vorne Netz kein Strom oder Masse kontrolier das nochmal

CivicEj6_FAN · 15.08.2013, 16:06

ja die bekommen erst saft drauf wenn standlicht an ist. Wie laut plan weil das signal also + nicht direkt zum blinker geht sondern über das modul umleitet und das block komsicherweise ohne einen standlicht signal :/ habe videos gemacht und biler wie ich das angeschlossen hatte, ( wurde nur grob zusammengewixt, weil ich kb hatte das richtig dranzumachen mit klemmen und so weil ich es so oder so abbauen würde

)

Dropbox Link : da kann man es auch via stream anschauen

https://www.dropbox.com/sh/rb8twghn1be5ihv/-DaR0_R8u-
