» Umbau Tourer auf Moniceiver inkl Rückfahrkamera
| Autor | Nachricht |
|---|---|

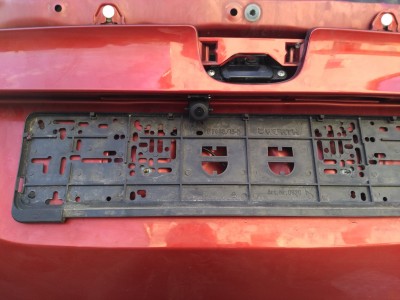

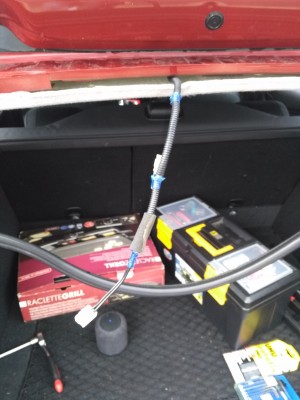

| Junior Fahrzeug: Civic Tourer Comfort Bj. 2015 Anmeldedatum: 05.11.2018 Beiträge: 55 |  27.12.2018, 19:31zitieren Hier noch ein Foto von der fertig eingebauten Rückfahrkamera Eingebaute Kamera IMG_20181227_141245.jpg - [Bild vergrößern] Verfasst am: 28.12.2018, 12:35 zitieren So, ich muss zugeben, dass ich gerade etwas frustriert bin. Ich hab mir ein Y-Kabel bestellt. Kann verwendet werden, um Multimediaeingänge ans Originalradio anzuschließen, wie z.B. diesen: Digital USB Anschluss Deshalb dachte ich, auf irgendwelchen Pins auf dem Stecker liegen der USB- und Aux-Eingang aus der Mittelkonsole. Dann hätte ich einfach ein Adapterkabel basteln können. Aber leider negativ, kein Pin passt. Aber ich geb die Hoffnung nicht auf. Vom Originalstecker auf den Adapterstecker sind Pins belegt, die beim Adapter ungenutzt sind. Die werde ich mal noch durchmessen, hofentlich habe ich da mehr Erfolg. Y-Kabel IMG_20181228_081736.jpg - [Bild vergrößern] Verfasst am: 28.12.2018, 14:20 zitieren So, den Aux-In-Klinkenanschluss habe ich in den Steckern gefunden. Ich hab nur noch keine Idee, wie ich an die Kabel rankomme. Ich werd mal versuchen, den Hersteller des Kabeladapterkits zu Kontaktieren. Beim USB-Anschluss bin ich nicht viel schlauer geworden. Nur, dass die 5V zum Laden anliegen, sobald die Zündung eingeschalten ist. Wo die Datenleitungen hingehen, weiß ich immer noch nicht. Ins Bluetooth-Model gehen die auch nicht. Anschluss_Klinke.pdf [487,75KB] Durchmessen Pins |
| ▲ | pn |
Elite  Name: Thomas Geschlecht:  Fahrzeug: Accord CL9 - Del Slow Eh6 Anmeldedatum: 10.05.2011 Beiträge: 1382 Wohnort: Im Norden | 28.12.2018, 14:44 zitieren Das ergibt einen sehr schönen Guide, wenn du dich fertig durchgekämpft hast. Sehr cool. |
| ▲ | pn |

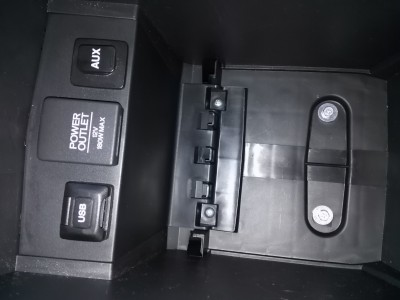

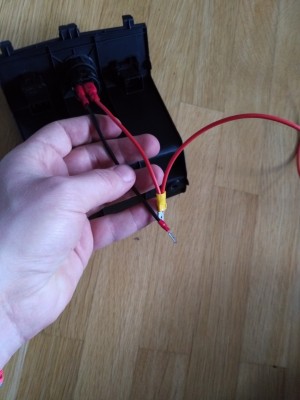

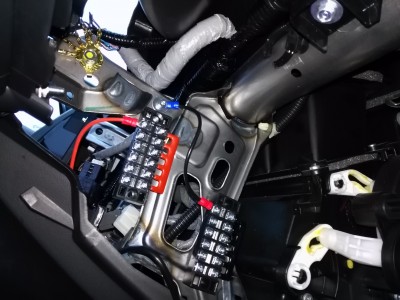

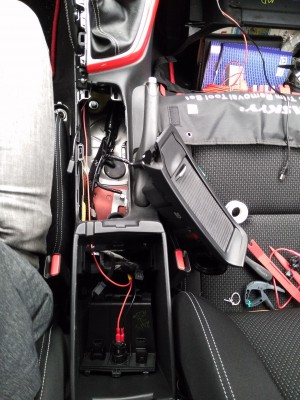

| Junior Fahrzeug: Civic Tourer Comfort Bj. 2015 Anmeldedatum: 05.11.2018 Beiträge: 55 | 29.12.2018, 14:52 zitieren Eher eine Erlebniserzählung: Das erste Mal, dass ich an einem Auto schraube  Verfasst am: 29.12.2018, 15:13 zitieren Da ich keine Verbindung zwischen der USB-Buchse und den Steckern finden konnte, habe ich die Abdeckung mit dem Anschluss ausgebaut. Ging recht einfach. Unter der Antirutschmatte sind zwei Schrauben, die herausschrauben und schon kann die Abdeckung abgenommen werden. Ich hab entschieden ein neues USB-Kabel zu legen. Dieses Kabel sollte an die Rückseite der USB-Buchse passen. Um meine Verbraucher (Dashcam, Rückfahrkamera, QI-Ladepad) zu versorgen, wird Strom vom hinteren Zigarettenanzünder abgezapft. Flachstecker-Kabelschuhe funktionieren hier gut. Die Ablage mit dem Schiebefach samt vorderen Zigarettenanzünder ist nur eingeklippt und kann einfach nach oben herausgehebelt werden. Um die geplanten und weitere Verbraucher einfach anschließen zu können, werden Schraubklemmleisten links vom Handschuhfach montiert. Zum Glück ist schon ein passendes Loch zum Anschrauben des Plusknotens vorhanden. Auf den Plusknoten kommt später die mitgelieferte Abdeckung drauf. Den Minusknoten klebe ich mit so UHU-Knetzeug an (hält bombe). Das Pluskabel (rot) geht zum Zigarettenanzünder, das Minuskabel direkt auf blankes Metall. Beide linke Schrauben herausdrehen IMG_20181229_122057.jpg - [Bild vergrößern] Stecker am USB-Port IMG_20181228_144140.jpg - [Bild vergrößern] Stromklau am hinteren Zigarettenanzünder IMG_20181229_113654.jpg - [Bild vergrößern] Verfasst am: 29.12.2018, 15:17 zitieren Noch ein paar Bilder, da ich irgendwie an jeden Post nur drei Bilder anhängen kann. Kabelverlegung in der Mittelkonsole IMG_20181229_121236.jpg - [Bild vergrößern] Klemmleisten links vom Handschuhfach IMG_20181229_153243.jpg - [Bild vergrößern] Verfasst am: 29.12.2018, 15:36 zitieren Das Mikrofon kommt in die Leseleuchten, da ist reichlich Platz vorhanden (und das Originale ist da auch Verbaut). Das Gehäuse ist nur mit zwei Schrauben angschraubt, dann kann es komplett herausgenommen werden. Für das Kabel musste ich ein Loch ins Gehäuse bohren (11mm). Das Kabel hinterm Himmel nach vorne durchziehen. Es wird dann zusammen mit dem Kabel für die Dashcam vorne am Dachhimmel zur A-Säule an der Beifahrerseite gelegt. An dieser entlang werden die Kabel hinters Handschuhfach gelegt (dazu später mehr) Gehäuse der Leseleuchten IMG_20181229_133803.jpg - [Bild vergrößern] Zerlegtes Leseleuchtengehäuse IMG_20181229_135643.jpg - [Bild vergrößern] Eingebautes Mikrofon IMG_20181229_145445.jpg - [Bild vergrößern] Verfasst am: 29.12.2018, 15:51 zitieren Achja, da ich noch nicht darauf verwiesen habe:http://www.telebox-live.com/infos/einbauten/einbaubericht-bury-cc-9068-app-in-honda-civic-baujahr-2012 Auch eine ganz hilfreiche Anleitung. 1x bearbeitet Verfasst am: 02.01.2019, 20:55 zitieren Nun zum Wechsel der Antenne, leider eine etwas unschönere Geschichte. Der Dachhimmel ist hinten mit zwei grauen Blindnieten festgemacht, die einfach rausziehen. Wenn man nun die Türdichtung von der Kofferaumöffnung abzieht, kann man den Dachhimmel weit genug herunterdrücken, um darunter arbeiten zu können. Der Stecker der Antenne befindet sich links (in Fahrtrichtung) hinter der grauen Abdeckung (die ist nur geklippst und kann etwas weggezogen werden). Das Kabel von der Antenne bis zum Stecker ist nur mit Klebeband dreimal fixiert, ich habs einfach mit etwas Gewalt weggerissen. Antennenstecker hinter der linken Verkleidung der D-Säule IMG_20181230_101235.jpg - [Bild vergrößern] Herausgezogenes Antennenkabel IMG_20181230_102603.jpg - [Bild vergrößern] |
| ▲ | pn |
