» Umbau EG/EH/EJ(EK/EJ?)Tachobeleuchtung mit Kaltlichtkathoden

Mr. Floppy · 08.04.2012, 05:52

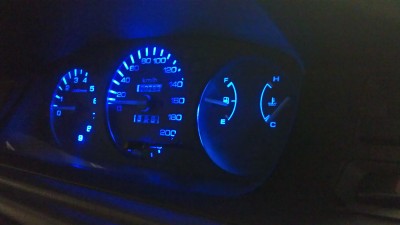

So ich zeig dann auch mal mein Tacho
Und das mit dem brechen der ccfl röhren kann ich nicht bestätigen hab meine jetzt schon 1,5 Jahre drin

sunnytn · 17.05.2012, 22:27

also die ganzen Farben sehen schon sehr gut aus.
Nur wenn man auf ROT umbauen möchte. braucht man sich nicht so viel Arbeit machen. Da reicht es aus, einfach auf die originalen Lampen rote Kappen zu setzen.
(vorher die blauen abmachen)

Dann hat man ebenfalls eine perfekte Ausleuchtung der Zahlen.

Manuel_Civic · Gesperrt Anmeldedatum: 14.08.2012 Beiträge: 437

Wer eine Ahnung wo ich weiße oder rote Kaltlichtkathoden (rund) bekommen kann und möglichst in Größe 80mm?
Hab überall gesucht aber immer nur grüne und blaue gefunden.

Danke schonmal!

PS: Kann man denn auch etwas anderes benutzen als die Kaltlichtkathoden? Bitte keine LED's, wegen Leuchtflecken.

Edit: Habe mir ein LED SMD Streifen besorgt + Swift Tacho für die beleuchteten Tachonadeln, mal sehen wie's wird

MaRtInW2 · 22.12.2012, 13:40

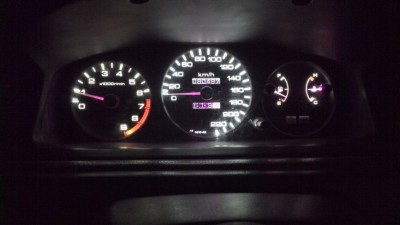

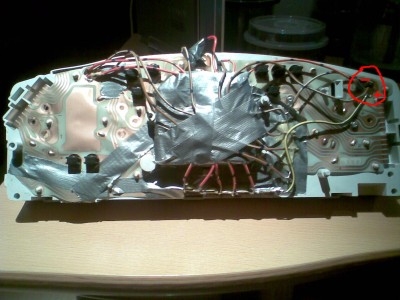

Holy shit.. Respekt vor der Arbeit, aber für 3 SMD-LED Streifen plus 6 SMD Leds für die Tachonadeln (hab die umgebaut) habe ich gerade mal 8 Kabel gebraucht (2 Drehzahl, 2 KM/H und 4 Tank/Temp) Ein Bild von hinten hab ich leider nicht

Manuel_Civic · Gesperrt Anmeldedatum: 14.08.2012 Beiträge: 437

MaRtInW2Holy shit.. Respekt vor der Arbeit, aber für 3 SMD-LED Streifen plus 6 SMD Leds für die Tachonadeln (hab die umgebaut) habe ich gerade mal 8 Kabel gebraucht (2 Drehzahl, 2 KM/H und 4 Tank/Temp) Ein Bild von hinten hab ich leider nicht

Danke!

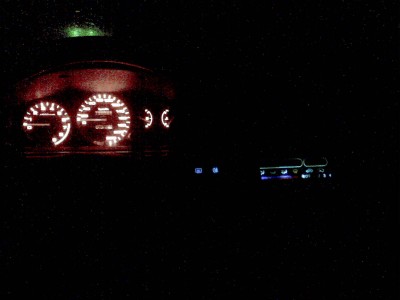

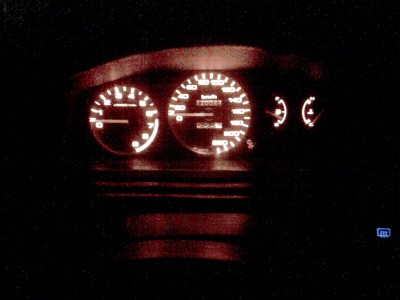

War auch hammermäßig viel Arbeit aber hat sich am Ende gelohnt, Ausleuchtung ist für meine Begriffe perfekt.
Ich habe insgesamt 12 SMD LED Streifen zugeschnitten und eingeklebt, die haben eine selbstklebende Seite, aber habe trotzdem alles nochmal mit Kleber vesehen.
Das Tachogehäuse habe ich in 3 Kammern unterteilt wie man an meiner "Skizze" unschwer erkennen kann.

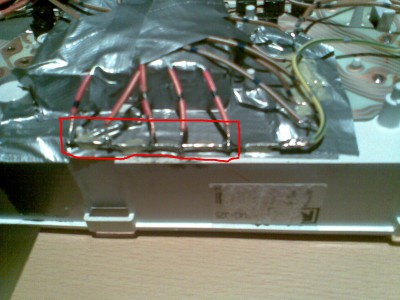

Drehzahlmesser: 1x+ & 1x-
Kmh: 2x+ & 2x-
Tank/Temp: 2x+ & 2x-

Beim Kmh Zähler und Tank/Temp habe ich mich kurz vor Fertigstellung nochmal dazu entschlossen jeweils ein LED Streifen zusätzlich anzubringen daher die vielen Kabel. Es geht natürlich auch mit weniger.

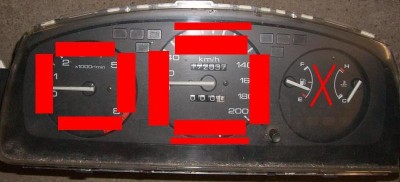

Unten habe ich mal ne "Skizze" angefertigt wie ich die Streifen plaziert habe.
Die schmalen Roten Streifen oben und unten beim Kmh bedeuten das die LED's an die Gehäuseseitenwand geklebt wurden, sodass das Zählwerk und Kmh Stand auch beleuchet werden.
Joah, und Temp/Tank ganz einfach 2 LED Streifen als X angebracht, ziemlich simpel aber blöd halt nur das eine LED dadurch verdeckt wird, trotzdem super Ausleuchtung.

MaRtInW2 · 26.12.2012, 10:33

Sieht also so aus als würden meine Spulen funktionieren, wie siehts bei dir mit der Tanknadel aus? Bleibt die beim Ausschalten auf Position

Manuel_Civic · Gesperrt Anmeldedatum: 14.08.2012 Beiträge: 437

MaRtInW2Sieht also so aus als würden meine Spulen funktionieren, wie siehts bei dir mit der Tanknadel aus? Bleibt die beim Ausschalten auf Position

Funktioniert soweit, nächste Woche wird der vollgetankt und mal sehen ob die Tanknadel sich bewegt lol

Das lustige ist das Du mir statt der Tanknadel die vom Kmh geschickt hast, habe es daran erkannt das dort ne schwarze Plastikschiene drauf ist (zum festschrauben der Tachoscheibe) und halt ne Lange Nadel, macht aber nichts... die Tankspule war ja zum Glück noch intakt.

MaRtInW2 · 26.12.2012, 12:30

Ups, hatte mich auch schon gewundert warum es welche mit der Schiene gibt und welche ohne, jetzt weiß ich es :hrhr:

Halte mich damit mal auf den laufenden.
