» ts-w3001d4 Gehäuse

tomi123 · Beobachter Anmeldedatum: 08.11.2010 Beiträge: 4

Ich habe in meinen Opel Astra den pioneer ts-w3001d4 (1000 W Rms 22 Liter geschlossenes gehäuse laut Herställer. in die Reserferadmulde eingebaut

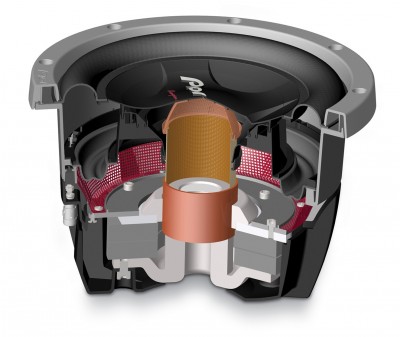

Gehäuse Volumen Z.a 45 Liter( innen masse Durchmesser-55 cn höhe-18,5 cm der woofer bast rein weil die obere Blatte 5,5cm hat das macht aber nichts weil der woofer die ersten 6 cm luft dicht ist ,Weil er eine doppel Membran hat sihe Foto) der rest ( 2 cm Spanplatten und Polyester), ein BR Rohr mit 10cm Durchmesser (da das Gehäuse eher flacher ist geht das BR Rohr fast bis zum Boden zk. 4 cm)
Eine EM Phaser 1800 D
Doppel mempran aussen 30 cm innen zircker 25 cm sbeziahl konstruktion von pioneer vür kleinere Gehäuse.

Leistung bei 1 Ohm: 2.200 W rms.
Leistung bei 2 Ohm: 1.800 W rms.

Die 2 Spulen Parallel auf 1 mal 2 Ohm (Also keine Clipping Gefahr von der Endstufe)

Nun zu den fragen!

1--- ist das Gehäuse annähernd gut oder kommt es zu Einbußen, (da es ziemlich Hallig ist habe ich am Boden einen 2 cm dicken Schaumstoff angeklebt,klind jetzt ziemlich gut.) will aber auch da die Komponenten ja dafür geeignet sind bei DB Drag mitmachen.

2--- Bei Sinus Signalen 50-70 Hz zereist er einen die Ohren,aber beim Musik hören (weichen am Verstärker auf zk. 25-80 HZ eingestellt 24 db Steilheit)

spielt er nur halb so laut , wenn man lauter dreht das fängt er an zu scheppern.

Anwas kann das liegen??
Die endstuffe ist glaube ich ganz OK oder?
oder mus man einen Wetbewerbswoofer enger Begrentzen 30bis 70 Hz ?
Das Br Rohr ist glaube ich auch nicht optimal oder?

littlegreenjazz · Gesperrt Anmeldedatum: 30.08.2007 Beiträge: 1411

also der TS-W ist kein Wettbewerbswoofer ... 70-80 Hz ist ok als Trennfrequenz

villeicht passt das Gehäuse einfach nicht, wenn es nicht berechnet ist .... und solange nicht alles ausbetoniert ist klappert halt mal irgendwas

Das Sinussignal ist weder für den Woofer noch für die Endstufe eine Herausforderung..
Bei Musik mit schnellen Bässen oder überhaupt einfach nur Bässen und nicht nur Sinusschwingungen könnte es am Dämpfungsfaktor der Endstufe liegen oder am Woofer selber ....

Wie versorgst du deine Endstufe die so viel RMS Leistung hast?
Welche Batterien und Kabelquerschnitte hast du?

Team Sound Addiction · Gesperrt Anmeldedatum: 30.06.2009 Beiträge: 11310

Vielleicht könntest mir mal erklären,was genau der will.Denn den text hab glaube ich nicht nur ich nicht verstanden...
Und so nebenbei,der Sub ist nen Reiner SPL woofer..

littlegreenjazz · Gesperrt Anmeldedatum: 30.08.2007 Beiträge: 1411

ja aber nur der kleine ... das der nicht klingt ist mir klar
aber die SPLer von Pioneer sind ja eher die 5000er und 8000er Serie oder?

Der TSW ist find ich eher so ein halbherziger SPLer.

Ich glaube die Frage ist wo der Fehler in der Audio Kette ist, wodurch es beim Musikhören schlechter klingt?

Darum hab ich ja mal nach dem Setup gefragt weil die Endstufe schon gut 200 Ampere ziehen wird ... und wenn die Batterie nicht hinten sitzt bzw. eine Originalbatterie ist wird die das nicht lange mitmachen ... schon garnicht ohne Spannungseinbrüche (die ja auch dazu führen dass es manchmal mies klingt)

Team Sound Addiction · Gesperrt Anmeldedatum: 30.06.2009 Beiträge: 11310

Ich sage mal das hier gar nichts zusammen passt.Weder strom,noch gehäuse,was viel zu klein ist, noch sonstiges.Eher irgendwas zusammen gewürfeltes. Und eingepegelt ist glaube ich auch nichts.
Pioneer hat mit den teilen titel gewonnen.Der hier genannte ist meiner meinung nach auch nicht wirklich nen Spl´ler.
Versteh auch nicht,wie man mit 45l draggen will.Da kann nichts bei raus kommen.
Aber das wichtigste ist mal,das nen SPL sub nicht zum Musikhören taugt. Entweder oder.Oder man ist so gestört wie ich.. Dann geht auch sowas.Aber das glaube ich hier mal weniger..

Jeti · 08.11.2010, 19:25

Endstufe steht doch drin, man muss nur suchen

"EM Phaser 1800 D "

Und die Leistungsangaben stehen auch da und, dass er das ganze im 2 Ohm Betrieb betreibt und die Stufe dabei ca. 1.8kW leistet. Der Woofer ist mit einem Nennwert von 1kW Mindestleistung angegeben und da sollte die Stufe ausreichen.

Ansonsten kann ich auch nur Zustimmen, dass weitere Informationen gut währen. Daher, welche Zusatzbatterie und Caps wurden verwendet? Welcher Querschnitt wurde zwischen der Starter und der Zusatzbatterie (Ich hoffe du hast an ein Trennrelai gedacht sonst kann es passieren, dass nach ein paar Wochen Standzeit sich die Batterien gegenseitig entladen haben), welcher Querschnitt von der Zusatzbatterie zur Stufe und welcher von der Stufe zu dem Sub genommen?
Welche Headunit benutzt du und hast du den Woofer einschwingen lassen?

Und dass die Sinussignale wesentlich lauter als die "Musik" wirken sollte jedem klar sein, da die Musik nur eine Überlagerung vieler Sinusschwingungen ist. Dadurch kann der Woofer einen gleichmäßigeren Hub erzeugen und dadurch wirken die Sinussignale lauter.

Team Sound Addiction · Gesperrt Anmeldedatum: 30.06.2009 Beiträge: 11310

Redet doch keiner von der stufe.Die hab ich gesehen,und Thomas vermute ich auch mal

Jeti · 08.11.2010, 19:37

Upsi, bin heut abend nicht mehr der wacheste, da kann ich schonmal das ein oder andere übersehen ^^

Aber trotzdem fehlen hier einige Angaben zum ganzen System, wobei ich mal die Stromversorgung ausschließe, da im Betrieb mit Sinusspannungen ja dann ein viel stärkerer Einbruch da sein müsste (wegen höheren Strömen), als im Normalbetrieb.
Da kann es ja nicht sein, dass für die reinen Sinusschwingungen genug Strom fließen kann und das dann beim Normalbetrieb aufeinmal so einknickt und die Endstufe keinen gescheiten Ton mehr raus bekommt.
Das ist ja auch der Grund, wieso man keine reinen Sinusspannungen auf die Hochtöner geben sollte, da die das ja nicht lange mit machen.

tomi123 · Beobachter Anmeldedatum: 08.11.2010 Beiträge: 4

Gehäuse.

Mit scheppern meine ich nicht Kiste oder Autoblech sondern ich glaube das kommt vom Woofer selber
(Welche Headunit benutzt du und hast du den Woofer einschwingen lassen?
Was heißt das ???? (Headunit ,einschwingen lassen)

Also zur Stromversorgung die Kabel haben alle zk.2 cm außen Durchmesser
Ein 1 Farad Kondensator (einer Kommt noch dazu)
Eine zusatz Batterie ist nicht geplant ! ( Habe aber bis jetzt eine Verwendet)
Die Auto und Motor Massekabel Habe ich verdoppelt!

Zusammen Gewürfelt ! ja , habe es günstig Gebraucht gekauft
Das 40 Liter gegen eine Basskiste auf 4 Räder keine Schanze hat Ist mir klar !
Aber können muss der weit mehr.
Pioneer empfild ein Gehäuse geschlossen 22,6 Liter Bassreflex 34,0 -45,5 Liter
ein Br Rohr von D-76 mm L-64 mm
Also Mein Gehäuse müsste ok sein und ich wollte einen Woofer der in ein Radmuldengehäuse bast , nur das Rohr ? da brauche ich Hilfe den (76 mm laut Hersteller? , der Händler wo ich das D-100 mm L-140mm Rohr gekauft hat gesagt je grösser umso besser nur ich glaube das mein Rohr bei 45 Liter zu hoch abgestimmt ist ( also zu kurtz)

es ist noch nicht fix verbaut aber wen die Gehäuse Abstimmung bast ( wo ich am meisten Hilfe brauche) dann kann ich wen es unbedingt nötig ist eine 2 Batterie einplanen
