» Radio umbauen

CRZRockstar · 30.07.2013, 22:22

Hier mal Bilder von den Adaptern für MSU.

msu-driver · 31.07.2013, 05:47

Ja, ich glaub ich seh schon das Problem. Welche Kabel gehen an dem schwarzen Stecker auf Bild 1 raus? Ich sehe 4 Pins an dem Stück mit den roten, gelben und schwarzen Kabel. Kommt da noch eins raus? Sind bei den 4 losen Kabel die 2 linken beide blau oder lila?

Auf dem zweiten Bild geht ja schon mal blaues rein, aber ggf. musst du auch das andere nehmen wo Ant Conn drauf steht.

Ich schau mir das bei mir heut Nachmittag noch mal an und mach fotos ;-)

CRZRockstar · 31.07.2013, 08:25

Da kommen 3 raus, ich hab bei dem blauen nur die Abdeckung hochgeschoben, damit du die Kontakte siehst. Beim 1. Bild ist ein blaues Kabel mit dünner weißer Linie, ein grünes, ein pinkes.
Beim 2. Bild ein "Steering Wheel Remote Input"/"Remote Cont" Kabel(wieder blau mit weißem Streifen), nur leider keine Ahnung wo das hin kommt, eventuell Lenkrad FB? dann ein "Ant. Cont"/"P. Cont" Kabel, keine Ahnung wozu(blau mit gelbem Streifen), sowie ein braunes Kabel "Mute", ebenfalls keine Ahnung.

msu-driver · 31.07.2013, 18:12

Ok, hier noch mal die Bilder für den Umbau.

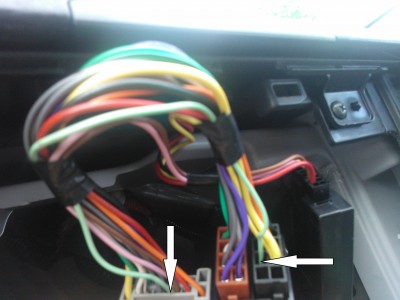

Bild 1)
Das blaue Kabel aus dem Kabelbaum radioseitig (bei dir Bild 2) geht bei mir direkt in den ISO-Stecker und lässt sich zusätzlich noch verteilen. Bei dir gibt es dafür das lose blaue Kabel ("Ant. Cont"/"P. Cont"). Ich habe nur dieses hellgrüne Kabel über gehabt, also nicht wundern das es bei mir jetzt mit hellgrün und nicht mit blau weiter geht

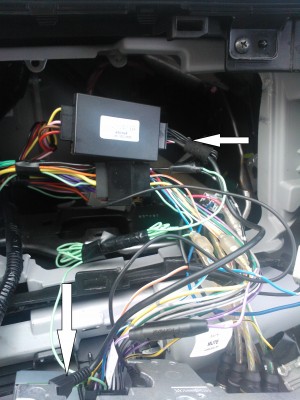

Bild 2)
Hier siehst du den Kabelbaum von der Lenkradfernbedienung (bei dir Bild1). Der Wird ja nur zwischen dem ISO-Stecker vom Radiokabelbaum und dem hondaseitigen Kabelbaum gesteckt.
Ich habe mir dort ein weiteren Draht eingebaut (hellgrün), das musst du aber nicht. Wichtig ist ja nur, dass du das "Ant. Cont"/"P. Cont" Signal an diesen (bei dir freien) Steckplatz führst.
Du musst also nur das Kabel am hondaseitigen Kabelbaum suchen was dort auf der anderen Seite rein, aber nicht wieder raus kommt (Pin neben dem braunen, also #3)

Bild 3)
Ist das Kabel von der Lenkradfernbedienung (bei dir blau, bei mir schwarz) zum Radio. Fehlt das bei dir? Das sollte schon im Lieferumfang dabei sein...

CRZRockstar · 31.07.2013, 18:26

Für den Lenkradadapter fehlt ein Zwischenstück, hat der Händler aber freundlicherweise auf eigene Kosten nachgesendet(wohl vergessen der Lieferung beizulegen). Im Prinzip muss ich mich nur noch um das blaue Kabel kümmern...
Das in den freien Steckplatz und Zack ist Ton da, sehe ich das soweit richtig? Der Fachmann vorhin hat ähnliches vermutet, kennt sich aber mit dem Hondakabelbaum nicht aus und Honda mit dem von Kenwood nicht, wodurch dieses Dilemma erst entstehen konnte xD
Was mich nur noch interessieren würde, wozu hast du das Kabel aufgeteilt?

Werde mich erstmal zum Auto begeben und die letzten Sonnenstrahlen nutzen, hätte im Leben nicht gedacht, dass man so viel über Radiokabel lernen kann-an einem einzigen Tag xD

msu-driver · 31.07.2013, 18:36

Ja, steck die beiden losen blauen Kabel zusammen, dann wird's gehen. Ich habs aufgeteilt, weil da ja noch mehr dran muss (Antennenverstärker wenn du dann den Adapter fürs Antennenkabel hast) und meine 5 Kanal Endstufe im Kofferraum

CRZRockstar · 01.08.2013, 10:19

Du soll ich dir was sagen? Die 2 Kabel hatte ich schonmal verbunden aber es kam nix, scheinbar bisschen rausgerutscht oder was...
Was ich aber im nachhinein interessant finde: Weder Honda noch ein Hifi Spezialist hatten die Idee, einfach mal die 2 Kabel zu verbinden.
Nach kurzem durchklicken des Setup Menüs läuft das komplette Soundsystem. Also wenn jemand ein Kenwood Raadio nachrüsten will: Es ist eigentlich supereinfach, wenn man weis wie. Kann es nach einer Hörprobe, sowie dem Test des Navis nur wärmstens empfehlen. Das Navi funktioniert offensichtlich sogar besser als ein Tom Tom Navigationsgerät.
