» Plasmatachoscheiben Kabelbelegung

Hondajunk · 14.10.2007, 17:48

Heut hab ich meinen Hauptkabelbaum repariert nachdem das Plus Kabl meiner Rückleuchten abgebrasnnt waren( ich berichtete)

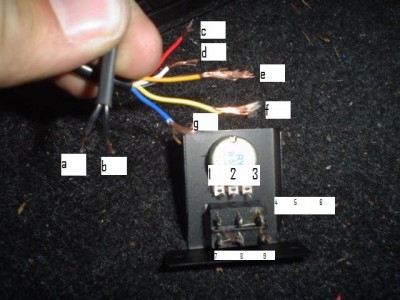

Dabei habe ich gedacht kann ich die schon längst ausser betrieb gesetzten tacho scheiben wieder in betrieb nehmen. das problem ist das mit der zeit die kabel von der steuereinheit abgegangen sind... nachher war nur noch 1. kabel dran! Ich hab mal kabel fotografiert mit der steuereinheit und hoffe jemand kann mir die belegung der kabel nennen und wie ich die wieder anschließen muss!

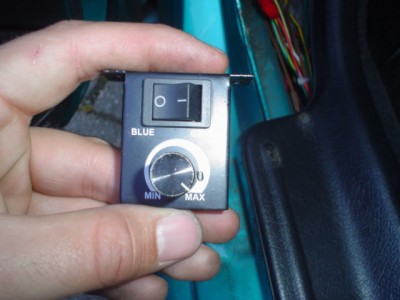

anbei zwei Bilder wo ich halt net weiter weiß!

EK_3 · Fortgeschrittener Anmeldedatum: 15.02.2007 Beiträge: 153

haste n multimeter zur hand ? echt schwer sowas ohne selberzumessen wieder zusammenzubekommen
für was is der schalter ? beleuchtung komplett aus oder zum farbe wechslen da ja bei null blue steht
check erst mal die steuereinheit durch pieps durch was der schalter is und dann den poti wie er belegt is so kann dir das keiner sagen nur anhand der bilder was is das fürn hersteller eigentlich? versuch doch auch da mal dein glück

Hondajunk · 16.10.2007, 16:11

hi, genau der schalter ist fürs farben wechseln... der hersteller is mir unbekannt. will mir zwar neue kaufen aber ich mach erstmal wichtigere sachen am auto, aber abends is ohne tachobeleuchtung übel...

wie gesagt hab ich gar keine ahung davon daher frag ich auch... immerhin hab ich durchs "glückbelegen" schon 3 sicherungen verloren

EK_3 · Fortgeschrittener Anmeldedatum: 15.02.2007 Beiträge: 153

ok versuch ma mal n ferndiagnose was is a b ? das 2 adrige schwarze woher kommt des?

Hondajunk · 16.10.2007, 17:17

das alles kommt aus ner schwarzen box... hört sich komisch ist aber so !

ich weiß das ab an 1 und 3 angeschlossen waren

EK_3 · Fortgeschrittener Anmeldedatum: 15.02.2007 Beiträge: 153

ok alles klar und wo hast du spannung gegeben bis jetzt? also plus und masse? ging das an die box oder an den schalter?
der schalter war nicht gebrückt in der mitte?
war der poti in der mitte belegt?
wenn de des noch weißt könnt ma es wieder zum laufen bekommen :-)

Hondajunk · 08.02.2008, 14:44

so der mist ist jetzt wieder aktuell bitte immer noch um hilfe da ich ein absoluter noob in der eleketronik biN!!!!
