» Navi FR-V / Sicherungskopie / Hack

PCP69 · Newbie Anmeldedatum: 12.09.2008 Beiträge: 14

Hallo an alle!

Besitze seit kurzem einen gebrauchten FR-V Executive mit Original Navi und habe mich ein bisschen damit beschäftigt.

Meines Wissens gibt es für den FR-V in Europa nur eine Hardware-Version - werde aber gerne eines Besseren belehrt.
Das OEM-Gerät stammt offensichtlich von Alpine und bietet kein TMC. Auch eine 3D-Ansicht ist nicht möglich, Grundsätzlich leistet jedes aktuelle portable Gerät mehr.

Trotzdem ist das Navi durchaus brauchbar - wenn auch viel zu teuer (beim Neukauf).

Ich habe als erstes versucht, eine Sicherungskopie zu erstellen und war bin mit folgender Methode erfolgreich:

Original-DVD mit DVDDecryptor 3.5.40 auslesen und ISO-Datei erstellen (ISO read mode)
(Z. Bsp. hier herunterladen: http://www.mrbass.org/dvdrip/)
ISO-Datei mit einem bitsetting-fähigen Brenner auf einer DVD+R/DL brennen (langsamste Einstellung)

Ich habe zum brennen Nero (http://www.nero.com/deu/downloads-nero8-trial.php) benutzt, keine Ahnung, ob DVDDecryptor auch bitsetting (Kennung 'DVD-ROM' schreiben) unterstützt. Vielleicht kann man auch direkt mit Nero kopieren, habe ich nicht probiert. Auf jeden Fall funktioniert meine Sicherungskopie bestens.

Weiterhin habe ich mir Inhalt der DVD und Hardware näher angeschaut, und verschiedene Foren durchgeforstet. Auf meiner DVD (Version 2.05) befindet sich u.a folgender Inhalt:

Verzeichnisse

ZP1FF bis ZP310: Hier scheinen sich die Programmversion mit jeweiligem Bootloader in 10 verschiedenen Sprachen zu befinden
80000000.BMP und 80000000.BIN: 2 Bitmaps in höherer Auflösung (810 x 670)
*.VC2: Datei für gesprochene Anweisungen in 10 Sprachen, Version 2

Die restlichen Dateien dürften Navtech-Datendateien sind, wobei ich bei den AR.AR?-Dateien auf POI-Verzeichnisse tippe.

Eine Möglichkeit, die POI-Dateien zu editieren, habe ich noch nicht gefunden.

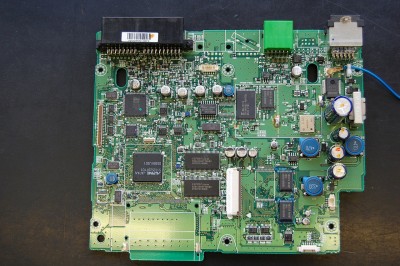

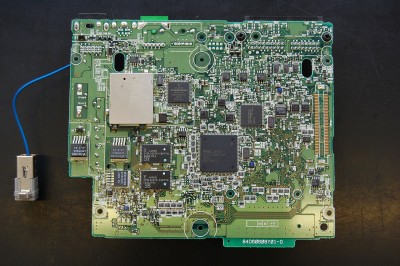

Die Hardware basiert im Gegensatz zu gewissen amerikanischen Versionen nicht auf Windows CE/Hitachi SH-4 (wie Sega Dreamcast), sondern auf einem NEC V833, vermutlich mit NEC OS. Ähnlich zu gewissen Pioneer AVICs. Verbaut sind neben dem Hauptprozessor noch 2 weitere Prozessoren, einmal ein 16-bit NEC und dann noch ein Motorola Coldfire (Variante des 680x0). Ein PCMCIA-Steckplatz ist vorgesehen aber nicht belegt.

Der NEC V833 ist ein 32bit Mikroprozessor mit eigenem Befehlssatz, er wird von gängigen Disassemblern (z. Bsp. IDA Pro) nicht unterstützt. Es gibt allerdings ein Plug-In von einem User aus einem AVIC-Forum (http://people.freedesktop.org/~bbyer/avic/v830.w32). Dieser User hat es auch geschafft, den AVIC-Code zu ändern inkl. Checksum-Neuberechnung.

Ob der Code im Alpine-Navi auch mit Checksum geschützt ist kann ich noch nicht sagen, habe es noch nicht mal geschafft, den Program Entry Point zu finden... Ziel wäre natürlich Umgehung der Bestätigung am Start, neue Bitmaps beim Boot, etc.

Interessant sind noch die unbelegten Anschlüsse am Navi, bei mir sind das ein grüner 6-Pol Anschluss und ein schwarzer 16-Pol Anschluss. Ob da eine Rückfahrkamera vorgesehen ist? Pinbelegung wäre sehr interessant.

So, das wär's vorerst. Vielleicht kommt jemand anhand dieser Infos weiter, oder ihr habt Änderungen/Zusätze/Korrekturen...

PCP

Spawn · 08.01.2010, 00:40

@PCP69

Biste weitergekommen?
