» Lambdasonde tauschen beim EJ6, Hilfe bei der verkabelung

Seraphim · 28.02.2009, 14:24

hallo,

habe eine neue Lambdasonde bekommen wo die Kabel nicht die richtigen farben haben und nun weiss ich nicht wie ich sie anschließen soll.

Die anleitung ist auf englisch (nein, es ist kein import teil, habs bei einem Deutschen hersteler gekauft), habe vom händler noch keine antwort erhalten. Denke mal das der ehe keine ahnung hat.

Mein Englisch ist ganz gut, jedoch stehen da ganz andere farb angaben als die an meiner Original Sonde.

Fahre nun ohne sonde rum, der wagen säuft den spritt als obs keinen morgen gäbe und die Motor kontroll Leuchte ist dauernd an...dies soll natürlich kein dauer zustand sein.

Alt:
1x Grün
1x Weiss
2x Schwarz

Neu:
1x Grau
1x Schwarz
2x Weiss

Hat jemand also schon mal so einen eingriff schon mal durchgeführt und könnte mir helfen mit der richtigen Kabel belegung?

tommylu85 · 21.05.2014, 15:34

Hey,
hab gerade das selbe Problem, aber finde einfach nichts!
Wie hast du es damals belegt?
Lg

Blues · 21.05.2014, 15:38

Hab noch eine graue vom Facelift da, kann dann vllt abends mal die Belegung abfotografieren, wenn ich die finde..

Momentaner Verdacht:

grau an schwarz (Heizung)
weiß an weiß (Signal)
und grün an schwarz (Masse)

Bin da aber nicht sicher.

stussy · 21.05.2014, 15:39

In der Regel sind:
Schwarz signalleitung lambda
Grau masse lambda
Beide weisse lambdaheizung

Blues · 21.05.2014, 15:40

Oh warte! Basti hat recht. Dachte, grau wäre doppelt, hab mich da verguckt.

tommylu85 · 21.05.2014, 15:48

Hab momentan grau an grün und Schwarz an weiß!
die beiden doppelten weißen und schwarzen sind jeweils mit einander verbunden!
MKL geht erst an wenn länger bei gleicher Drehzahl gefahren wird

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "Lambdasonde tauschen beim EJ6, Hilfe bei der verkabelung" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht

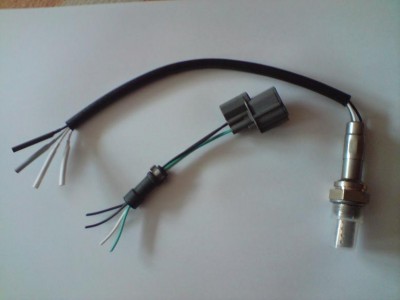

Seraphim Fortgeschrittener Geschlecht: Fahrzeug: Civic Ej6 Anmeldedatum: 24.03.2008 Beiträge: 117 Wohnort: Duisburg	28.02.2009, 14:24 zitieren hallo, habe eine neue Lambdasonde bekommen wo die Kabel nicht die richtigen farben haben und nun weiss ich nicht wie ich sie anschließen soll. Die anleitung ist auf englisch (nein, es ist kein import teil, habs bei einem Deutschen hersteler gekauft), habe vom händler noch keine antwort erhalten. Denke mal das der ehe keine ahnung hat. Mein Englisch ist ganz gut, jedoch stehen da ganz andere farb angaben als die an meiner Original Sonde. Fahre nun ohne sonde rum, der wagen säuft den spritt als obs keinen morgen gäbe und die Motor kontroll Leuchte ist dauernd an...dies soll natürlich kein dauer zustand sein. Alt: 1x Grün 1x Weiss 2x Schwarz Neu: 1x Grau 1x Schwarz 2x Weiss Hat jemand also schon mal so einen eingriff schon mal durchgeführt und könnte mir helfen mit der richtigen Kabel belegung? Alter stecker und neue Sonde, nur wie soll ich die Kabel nun anschließen? Neu.JPG - [Bild vergrößern] Gefällt mir Teilen twittern Verfasst am: 01.03.2009, 13:54 zitieren keiner hier der ne Sonde schon mal getauscht hat? Verfasst am: 02.03.2009, 23:11 zitieren hat sich erledigt...habs selber gemacht auf gut glück. Passt und die karre fährt ohne Motor warn leuchte.
