» Kippschalter für Beleuchtung - ej6

Kju · 08.02.2009, 10:57

Moin moin

Ich weiss net ob ich hier jetz ganz richtig bin mit dem Thema, weil ich noch ganz neu im Forum bin, aber ich komme erst mal zu meiner Fragestellung ^^

Ich hab vor die Die Mittelkonsole etwas umzubauen, und zwar so, dass sich die Lüftungssteuerung ganz unten vor dem Schaltknüppel befindet, das Radio an der Stelle der Lüftungssteuerung, die Uhr kommt weg, das dort entstandene Loch wird zugemacht und auf Höhe des Aschenbechers oder im Aschenbecher werden dann Kippschalter für Fußraumbeleuchtung usw. angebracht ... ich hoffe es ist verständlich ausgedrückt ^^

Jetz bin ich mir aber net sicher, was für Kippschalter genau ich benötige, denn ich wollte die Beleuchtung so schalten, dass

die Beleuchtung auf erster Position immer an ist
auf 2ter Position nur angeht wenn man die Tür öffnet
und auf dritter dann halt ganz aus

Also was für Kippschalter brauche ich da?
Ich hatte da an etwas in diesem Design gedacht, weiss aber net ob da jetzt 6-polig oder 3-polig ausreichend ist

3-polig: http://www.tune-and-smile.de/shop/Interieur/Schalter/Miniatur-Kippschalter-EIN-AUS-EIN-250V-3A-3-polig::265.html
6-polig: http://www.elimbo.de/EAP0000zm43-miniaturkippschalter_ein_ein_250v_3a_6polig.htm

Ich bin mir halt momentan net ganz sicher, wie genau ich das dann verkabeln muss, also wenn mir da einer helfen könnte, wär das echt gut!
Wollte die Teile dann evtl. schon heute bestellen damit ich nächstes Wochenende mit der Sache anfangen kann =)

Greetz

xXx1945 · 08.02.2009, 11:14

der dreipolige müsste gehen, da er drei Schalterstellungen hat.
da du ja einmal immer anhaben willst und einmal über türöffnen anhaben willst würd ich dir empfehlen, dass du den schalter mit minus schaltest(da deine Türkontakte auch mit masse schalten)
und zwar hast du ja drei anschlüsse.
an den linken K. kannste Dauermasse anschließen
an der inner mitte musste das massekabel von deiner beleuchtung anschließen
und an dem rechten K. musste nen kabel von der deckenleuchte oder vom türkontakt anschließen (aber immer masse wohl gemerkt)

so müsste es eigentlich fkt.
viel spaß dabei!

Kju · 08.02.2009, 11:24

Aaaalso, Masse ist ja "Minus" wenn ich mich net irre ^^

Wenn ich dich jetz richtig verstanden habe, müsste es dann so sein:

|``|- Rotes Kabel vom Inverter, also Kaltlichtkathode
| |- Minuskabel vom Inverter, also von der Kaltlichtkathoe
| . .|- Minuskabel von der Deckenleuchte

( ^ soll den Schalter darstellen

)

meinst du das so ?

EDIT: Ich denke, dass ich nen 6 poligen Schalter brauch, da ja jeweils die Kabel zum Schalter hin und wieder wegführen müssen, sprich:

Kontakt 1 und 2 für Rotes Kabel vom Inverter (K 1 - Kabel hin, K 2 -Kabel weg)
Kontakt 3 und 4 Kabel von der Deckenbeleuchtung ( K 3 - Kabel hin, K 4 - Kabel weg)
Kontakt 5 und 6 bleiben frei, denn auf dieser Stelle is dann der Stromkreislauf unterbrochen

Also so dann:

Aber ich bin irgendwie verwirrt =/

xXx1945 · 08.02.2009, 15:07

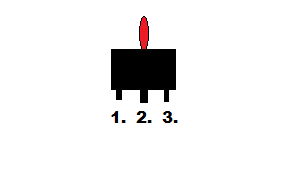

so pass auf due brauchst wie gesagt nen 3 poligen!
an die 1 klemmste dauermasse
an die zwei klemmste die masse vom inverter
an die 3 die masse vom türkontakt

und plus vom inverter klemste an dauerplus

wenn du jetzt den schalter auf der mittelstellung hast ist alles aus
wenn er nach links zeigt haste licht beim türöffnen
und wenn der nach rechts zeigt leuchtet es immer

verstehste?

AnthraxHH · Gesperrt Anmeldedatum: 06.02.2008 Beiträge: 363

xXx1945so pass auf due brauchst wie gesagt nen 3 poligen!
an die 1 klemmste dauermasse
an die zwei klemmste die masse vom inverter
an die 3 die masse vom türkontakt

und plus vom inverter klemste an dauerplus

wenn du jetzt den schalter auf der mittelstellung hast ist alles aus
wenn er nach links zeigt haste licht beim türöffnen
und wenn der nach rechts zeigt leuchtet es immer

verstehste?

du meintest wohl eher
an die 1 lemmste die masse vom inverter
an die 2 klemmste dauermasse
an die 3 die masse vom türkontakt

ansonsten schaltest du masse konverter und tür kontakt
was nix bringt du musst dauermasse mit was anderem zusamm schalten

xXx1945 · 08.02.2009, 20:40

ja nee is schon klar das du dauermasse mit inverter zusammenschließen musst aber ich hab so einen schalter zu hause und hab durchgemessen und bei meinem schalter sind die angaben so richtig. kann ja bei nem anderen schalter anders sein.

aber ging ja erstma nur darum das er für sein vorhaben einen dreipoligen nutzen kann.

Kju · 14.02.2009, 21:43

Soo, sorry für die späte Antwort, hab leider momentan nur am WE Internet =/

Hab mir das noch mal angeschaut wie ihr das meint und gibt jetzt auch Sinn für mich. Habe dazu mal nen "Schaltplan" gemacht:

Ich will dann halt den Strom vom Zigarettenanzünder nehmen, für die 2te Stellung halt vom Relais für die Deckenleuchte, oder empfiehlt sich da vllt. der Türkontakt eher? Hatte mir nämlich jmd. empfohlen, aber ich weiss net wo genau der sich befindet.
Habt ihr da evtl. andere/bessere Vorschläge?

Greetz

xXx1945 · 14.02.2009, 22:00

So würd dir das so empfehlen und du hast gleich noch die polung der kabel mit drauf.

Türkontakt müsstest du glaube am türrahmen vom auto finden (unten rechts), is von außen mit sonner gummikappen geschützt (verbessert mich wenns nich stimmt gehe mal von eg modell aus)

Kju · 14.02.2009, 23:07

Okay gut, also mit dem Prinzip hatte ich ja dann schon mal Recht =)

Aber warum empfiehlt es sich dann das an Minus anzuschließen?

Und wo genau is der Türkontakt dann? An der B-Säule oder wie meinst du das mit "rechts unten" ?

AnthraxHH · Gesperrt Anmeldedatum: 06.02.2008 Beiträge: 363

KjuOkay gut, also mit dem Prinzip hatte ich ja dann schon mal Recht =)

Aber warum empfiehlt es sich dann das an Minus anzuschließen?

Und wo genau is der Türkontakt dann? An der B-Säule oder wie meinst du das mit "rechts unten" ?

zu erstem Teil
ist "anz"(laut plan) deine glühbirne leuchte was auch immer?????

zu zweitem teil
Weil masse über die kaoserie läuft und die du in der regel im auto immer masse schaltest geht auch das du plus schaltest
empfiehlt sich aber nich

zu dritten Teil
ich denke er meinte den den türkontakt ansich direkt in der tür
du kannst aber (jetzt vom ej9 ausgehend)
im fußraum unten links die die abdeckung abnehmen und direkt auf die leitungen vom kontakt gehen die laufen da unten lang musst nur die selben leitungen nehm wie in der decken beleuchtung

http://www.maxrev.de/civic-96-00-fussraumbeleuchtung-t61909.htm

aber denk dran du musst bestehende leitungen durchschleifen sonst funktionierts nich
