» Kenwood Navi Radio an CR-Z GT eingebaut

zamazingo11 · Newbie Anmeldedatum: 03.05.2018 Beiträge: 16

Ich habe Kenwood Navi Radio DNX7170 DABS mit Apple Carplay, Android Auto und DAB+ in meinen CR-Z GT eingebaut. Ich musste dazu 3 verschiedene Adapter benutzen um den Original Verstärker, die Lenkradfernbedienung und die Blutooth Tasten inklusive original Mikrofon zum laufen zu bringen. Ich habe auch eine Rückfahrkamera installiert, wenn ihr wissen möchtet wie das alles funktioniert hat werde ich euch das mit Anschlussplan und Fotos hier zeigen. Es gibt keinen Adapter der alles löst, sondern alles einzeln die aber nicht gleichzeitig anschließbar sind, man muss sie koppeln und nur die Kabel benutzen die für das jedes einzelne Modul erforderlich ist. Jede Firma die einen Adapter gebaut hat hat nicht daran gedacht dass auch andere Module angeschlossen werden müssen.

EarL_VTEC · 12.06.2019, 18:23

Top Elektronikarbeit, Respekt! :rock:

Das ist gar nicht so mein Thema bei Kabelfriemelei flippe ich aus.

brokerlars · 30.06.2019, 12:16

Super Arbeit! Respekt. Aber genau das habe ich jetzt auch vor. Ein Kenwood DNX4150BT liegt schon bereit. Könntest du mir die Adapter nennen, die ich für den Einbau in meinen GT benötige und die individuelle Anschlussbelegung, damit auch die Steuerung der Freisprecheinrichtung usw. funktionieren? Lediglich dab+ hat meines nicht. Ansonsten dürften die Stecker sicher identisch sein.
Gruß
Lars

zamazingo11 · Newbie Anmeldedatum: 03.05.2018 Beiträge: 16

Es gibt keinen Ultimativen Adapter für den CR-Z. Ich musste verschiedene Adapter zusammen koppeln damit es funktioniert. Hier sind die Adapter alle aufgelistet die ich verwendet habe.

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "Kenwood Navi Radio an CR-Z GT eingebaut" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht

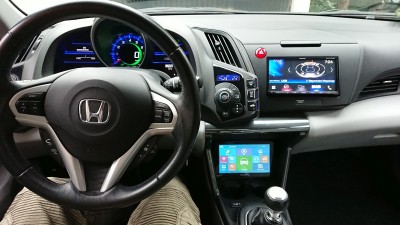

zamazingo11 Newbie Anmeldedatum: 03.05.2018 Beiträge: 16	25.05.2019, 23:36 zitieren Ich habe Kenwood Navi Radio DNX7170 DABS mit Apple Carplay, Android Auto und DAB+ in meinen CR-Z GT eingebaut. Ich musste dazu 3 verschiedene Adapter benutzen um den Original Verstärker, die Lenkradfernbedienung und die Blutooth Tasten inklusive original Mikrofon zum laufen zu bringen. Ich habe auch eine Rückfahrkamera installiert, wenn ihr wissen möchtet wie das alles funktioniert hat werde ich euch das mit Anschlussplan und Fotos hier zeigen. Es gibt keinen Adapter der alles löst, sondern alles einzeln die aber nicht gleichzeitig anschließbar sind, man muss sie koppeln und nur die Kabel benutzen die für das jedes einzelne Modul erforderlich ist. Jede Firma die einen Adapter gebaut hat hat nicht daran gedacht dass auch andere Module angeschlossen werden müssen. IMG-20190525-WA0001.jpg - [Bild vergrößern] IMG-20190525-WA0002.jpg - [Bild vergrößern] DSC_4094.JPG - [Bild vergrößern] Gefällt mir Teilen twittern 2x bearbeitet Verfasst am: 12.06.2019, 18:20 zitieren Endlich fertig! Alles funktioniert, alle Tasten am Lenkrad und das originale Mikrofon für die Bluetooth Freisprechanlage auch angezapft. Rückfahrkamera aus China bestellt und eingebaut. DSC_4119.JPG - [Bild vergrößern] DSC_4120.JPG - [Bild vergrößern]
▲	pn

EarL_VTEC Premium-Member Name: Pierre Geschlecht: Fahrzeug: Gisela - FL5R - Mr. Blum FK2 Tourer - Soli EH6 Del Sol Motegi Anmeldedatum: 10.10.2005 Beiträge: 23643 Wohnort: Langenzenn Meine eBay-Auktionen:	12.06.2019, 18:23 zitieren Top Elektronikarbeit, Respekt! Das ist gar nicht so mein Thema bei Kabelfriemelei flippe ich aus.
▲	pn

brokerlars Beobachter Name: Lars Geschlecht: Fahrzeug: Honda CR-Z GT Anmeldedatum: 19.06.2019 Beiträge: 7 Wohnort: Schaumburg	30.06.2019, 12:16 zitieren Super Arbeit! Respekt. Aber genau das habe ich jetzt auch vor. Ein Kenwood DNX4150BT liegt schon bereit. Könntest du mir die Adapter nennen, die ich für den Einbau in meinen GT benötige und die individuelle Anschlussbelegung, damit auch die Steuerung der Freisprecheinrichtung usw. funktionieren? Lediglich dab+ hat meines nicht. Ansonsten dürften die Stecker sicher identisch sein. Gruß Lars
▲	pn

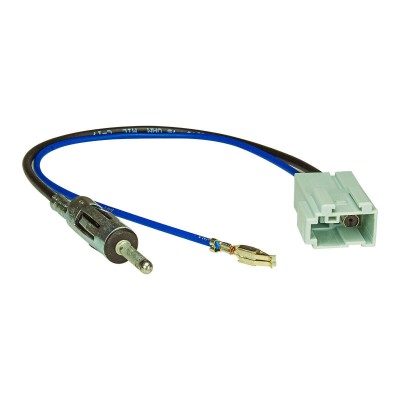

zamazingo11 Newbie Anmeldedatum: 03.05.2018 Beiträge: 16	30.06.2019, 20:32 zitieren Es gibt keinen Ultimativen Adapter für den CR-Z. Ich musste verschiedene Adapter zusammen koppeln damit es funktioniert. Hier sind die Adapter alle aufgelistet die ich verwendet habe. SWC Lenkradfernbedienungsadapter Radio Kenwood für Honda CR-Z ab 2010 59,95 Euro lenkrad adapt.jpg - [Bild vergrößern] THB Parrot FSE KFZ CAR Adapter Freisprechadapter HONDA ACCORD JAZZ PILOT ab 2008 21,99 Euro parrot.jpg - [Bild vergrößern] Metra 70-1730 Radio Verstärker Anschlusskabel Honda ab 2008 Civic CRV Accord 19,95 Euro metra.jpg - [Bild vergrößern] Verfasst am: 30.06.2019, 20:42 zitieren Weitere Adapter und Zubehör Antennenadapter für Honda Insight Civic Odyssey CR-Z auf DIN 150 7,99Euro antennen adapter.jpg - [Bild vergrößern] Kenwood CX-DAB1 NEU - Aktive DAB Scheibenantenne zur Innenmontage DAB+ 22,50 Euro dab antenne.jpg - [Bild vergrößern] Volunter Car Radio Stereo CD Player Dash Install Mounting Trim Bezel Panel Kit aus den USA, inclusive Zoll 55 Euro über Ebay volunter.jpg - [Bild vergrößern] Verfasst am: 30.06.2019, 21:02 zitieren Das Bluetooth Modul vom CR-Z GT ist rechts neben dem Hanschufach in der Säule eingebaut. Um da drann zu kommen muss das Handschufach und das Untere teil ausgebaut werden. Da könnt ihr das Original Mikrofon Kabel auch anzapfen, musst nur auf Plus und Minus achten da es sonnst nicht funktioniert. Alle anderen Funktionen am Lenkrad werden automatisch mit dem Lenkrad Adapter per Stecker angeschlossen. Der Stecker muss vom Bluetoothmodul gezogen werden und nicht wieder anschliessen. Pin 1 von Stecker ist Rosa und ist das - vom Mikrofon, der 2. Pin ist blau und ist das + Kabel vom Mikrofon. Der GT hat einen Verstärker eingebaut der nur mit Chinch Steckern betrieben werden sollte. 2 Stecker für die front und 2 Stecker für die Heck Lautsprecher. Der Subwoofer wird Automatisch vom Heck abgeleitet also nichts anschliessen. Ganz rechts Rosa das 1. Kabel Mic- das 2. Kabel Blau Mic+ 1.jpg - Angeschaut: 1868 mal Verfasst am: 30.06.2019, 21:13 zitieren Ich habe diese Rückfahrkamera angeschlossen und funktioniert sehr gut. Muss aber Kabel bis in den Kofferraum verlegt werden. Unterhalb der Heckschürze ist ein Stöpsel der in den Kofferaum führt. Am besten ein kleines Loch rein schneiden und nach dem Einbau gut abdichten damit kein Wasser rein kann, weil da die Hybrid Batterie drin ist. kleine Rückfahrkamera kamera.jpg - [Bild vergrößern] Verfasst am: 30.06.2019, 21:26 zitieren Apple Carplay und Android Auto funktionieren mit einem guten USB Kabel eiwandfrei. Wenn ich das gewusst hätte hätte ich nicht so ein Teures Radio mit Navi gekauft. Es reicht ein Radio mit Android Auto oder Apple Carplay Funktion vollkommen und ist mit den vielen Apps wie Spotify oder Waze Navi erweiterbar. Außerdem kann man alle Funktionen des Radios mit Sprachbefehlen steuern wenn man ein Handy anschließt. Man kann per Sprachbefehl Adressen suchen, Musik Titel im Netz suchen oder Whatsapp Nachrichten verschicken. Ich habe das Kenwood DNX 7170DABS+ für 700 Euro + 200 Euro zubehör gekauft. Aber es reicht ein Kenwood DMX 7018 DABS mit Aple Carplay und Android Auto für 350 Euro. DSC_4125.JPG - [Bild vergrößern] Kenwood - DMX7018DABS DMX7018DABS_2iZyeDY5nHXn1q.png - [Bild vergrößern] 1x bearbeitet Verfasst am: 30.06.2019, 21:40 zitieren Den Parrot Adapter habe ich als Hauptadapter benutzt um die Andren Adapter anschlißen zu können. Den Metra Adapter braucht man nur für die Chinch Stecker und den Lenkrad Fernbedienungs Adapter schließt man auch an den freien Anschluss an. Am besten zu Hause alle Kabel erst verbinden dann am Auto anschließen. 3 Adapter zusammen gekoppelt IMG-20190525-WA0006.jpg - [Bild vergrößern]
