» Kabelverlegung Subwoofer ep2

blake88 · 23.07.2016, 17:16

Hi, hab schon ewig gesucht und getüftelt. Aber trotzdem nicht geschafft, dass das Kabel vom Motorraum hinten in der Fahrerkabine rauskommt. Was mach ich falsch?

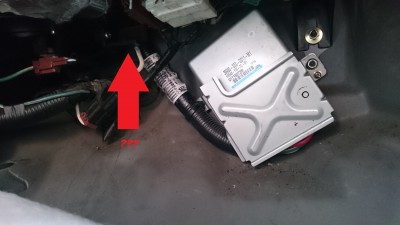

Unter dem Handschuhfach richtung Motor befindet sich wohl das Steuergerät.
Dahinter finde ich das Loch nicht.
Und die ganzen Kabel vom Steuergerät selbst gehen richtung Mittelkonsole...

Befindet sich zwischen der Öffnung des Kabelstranges vom Motorraum und der Öffnung des Kabelstranges in der Fahrerkabine, noch mal ein zwischenraum? als ich mit den Fingern in die Öffnung reinging, wo auch das Pluskabel langsollte,
konnte ich nochmal einen hohlen Ram oder so fühlen. Denke das Kabel verheddert sich dort. Und in der Fahrerkabine guckt nirgendwo ein Rotes Kabel raus, egal wie weit ich vom Motorraum das Kabel reinschiebe.

Kann mir jemand erklären wo genau das Kabel im Innenraum kommen sollte? Am besten mit nem Idiotensicheren Bild.
Weil die älteren Threads haben nicht wirklich geholfen.

Mario_EP2 · 25.07.2016, 08:52

Du bist aber schon an genau der richtigen Stelle.
Schneide die Gummihülle, die Außen ist etwas auf und führe das Kabel genau, wie die anderen Leitungen in den Innenraum Beifahrerseite. Du musst da dann zwangsweise landen.
War bei mir auch etwas fummelig, aber es ist der einfachste Weg.
Und hinterher mit Isolierband und Kabelbinder die Gummihülle Außen wieder schön verschließen, sonst hast du iwann Feuchtigkeit im Auto

Bilder habe ich leider keine

blake88 · 25.07.2016, 21:08

Danke Mario, habs auch endlich hingekriegt... das Kabel kommt ziemlich weit Rechts unter dem Handschuhfach raus... nicht so Mittig wie ich dachte. Jetzt fehlt nurnoch eine gute Befestigungsstelle für das GRND-Kabel im Kofferraum.. irgendwelche Tipps wo hinten an der Karrosserie ein gutes Plätzchen wäre? Bohren würd ich sehr ungern. Was ist mit den 3 Schraubbefestigungen hinter den Rückscheinwerfern?

Mario_EP2 · 26.07.2016, 06:41

Massepunkte an irgendwelchen Lampen würde ich immer lassen!!
Versuch mal eine große Schraube, wie zum Beispiel die Verschraubung vom Reserverad zu nehmen.
Ich glaub, ich habe die genommen. Schön den Lack entfernen und dann das Massekabel mit Schraube, Scheibe, Fächerring anschrauben und es sollte passen

blake88 · 26.07.2016, 21:59

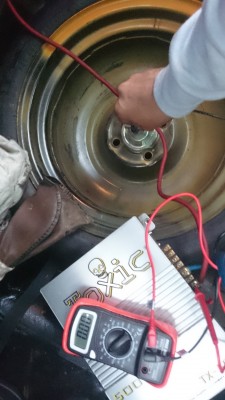

An der Mutter zur Befestigung des Reserverads in der Reserveradmulde war nichtmal Lack zum abkratzen. Mit nem Multimeter konnte ich dort auch garkeine Spannung messen... gut und unauffällig ist der Bügel vom Kofferraumklappenschloss. Ich schieß demnächst mal Fotos, für die Leute die über Google hier landen.. Übrigens ist meine Endstufe kaputt.. erstmal keine Früchte der Arbeit ernten können :no:

Mario_EP2 · 27.07.2016, 11:43

blake88 Mit nem Multimeter konnte ich dort auch garkeine Spannung messen...

Gegen was hast du denn Spannung gemessen, bzw wie hast du da Spannung gemessen??
Wenn du da Spannung gemessen hättest (am Massepunkt) dann würde etwas mit deiner Elektrik am Auto nicht so ganz stimmen

Du kannst gegen einen Punkt (Massepunkt) Spannung messen, dazu brauchst du aber eine Quelle (Batterie) um überhaupt messen zu können.

blake88 · 27.07.2016, 17:52

Hab das Pluskabel schön versteckt bis zum Kofferraum verlegt und an die Batterie, sowie Endstufe geklemmt... somit hatte ich schonmal eine Stromzufuhr... für die Masse hab ich halt mit nem Multimeter gemessen wo der durchfluss gut ist und am besten keinen hohen Wiederstand hat..(ich weiß wie man son Teil bedient

) Die besten Ergebnisse bzw auf anschlag die 12V hatte ich am Bügel der Kofferraumklappe. Der ist auch mit 2 dicken Schrauben an der Karrosserie befestigt... die Schraube zum fixieren vom Reserverad war weniger so toll.. vor allem kann ich jetzt auch die Freigängigkeit des Reserverades noch gewährleisten, ohne später an den Kabeln rumfuchteln zu müssen. Obwohl wiederrum der Subwoofer sowieso raus muss im falle einer Panne usw usw. wie auch immer... Zeige wie gesagt demnächst alles mit Fotos, aber erstmal muss eine funktionierende Endstufe her, bevor ich mich wieder zur "Baustelle" begebe

dima03 · 11.12.2016, 17:42

Denkbar schlechteste stelle für die Masse. Die Öse steht jetzt schief, die Öse und das Schloss werden schneller verschleißen. Ich würde an die Rückleuchte gehen. Gut zugänglich und trotzdem versteckt.

blake88 · 12.12.2016, 15:18

dima03Ich würde an die Rückleuchte gehen. Gut zugänglich und trotzdem versteckt.

Mario_EP2Massepunkte an irgendwelchen Lampen würde ich immer lassen!!

blake88Hab im nachhinein den Klotz wieder rausgenommen... Der Platz ist mir wichtiger

Hast aber schon recht mit der Öse. Das muss man mit Unterlegscheiben oder so wieder ausgleichen. Zumal die Plastikabdeckung wieder passen soll...
