» Frage bezüglich 2 Endschalldämpfern <- beantwortet

ZuNahmSie · Master Anmeldedatum: 07.07.2008 Beiträge: 6435

so nun mal der abgas experte

nen quer esd und nen single esd unter den sol zu hängen is nicht machbar!
es sei denn du würdest deine reserveradmulde rausflexen!
durch diese hängt der quer esd sehr viel tiefer wie der single esd!
klanglich wäre auch nich mehr viel los!da der quer esd nen grosses volumen hat!

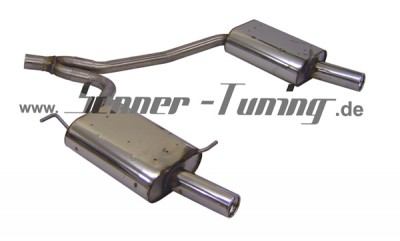

entweder mann nimmt zwei single esd,einen links und einen rechts,dafür is platz,und baut nen verteiler vom zfr zu beiden esd! (siehe bild 1)
schon selbst gebaut an ner eg8 und nem eg4!
das bekommste auch abgenommen wenn beide esd ne abe oder tüv haben!
solange nich geschweißt wurde wie rot***!

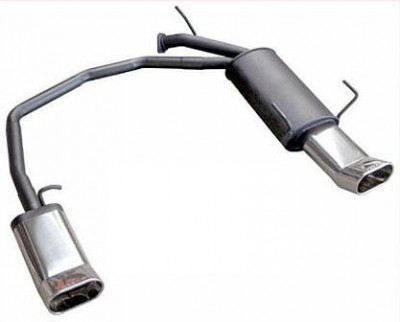

oder mann nimmt nen single esd mit zwei auslässen und legt nen bypass hinter der schürze zur linken seite! (siehe bild 2)
kann mit jeden esd mit zwei ausgängen gemacht werden und ist legal!

oder nen esd mit hinterem bypass! (siehe bild 3)
nur zulässig wenn dieser so im aufbau nen gutachten hat!

fragen beantwortet?

(alle bilder sind beispielbilder)

KarosserieTeile · 25.01.2010, 22:30

hey mat,

danke für deine ausführliche antwort.
Wenn ich dich richtig verstanden habe, kann ich aus meinem aktuellen mohr (längspott) auf dem ersten bild keine duplexanlage basteln, die ich so einfach eingetragen bekomme un die auch gut klingt?

nfs_freak · 26.01.2010, 07:04

...wenn ich den Aufbau im Bild2 sehe muß ich herzlich lachen,
sowas sinnloses hab ich lang nichtmehr gesehen :roll:

als ob da nochwas an dem linken Rohr ankommt

zu Thema:

wie Mat schon geschrieben hat müßtest du einen Abzweig einbauen

Bild3 von Mat wäre das einzige was in deinem Fall helfen würde, dazu brauchst aber identische Endrohre (Optik soll auch stimmen)

KarosserieTeile · 26.01.2010, 13:33

ok ich hab schon etliche läden durchsucht, weiß vll jemand von euch wo ich e blende wie auf bild 2+3 (seite1) herbekomme?
durchmesser is 2*90mm.

gruß

ZuNahmSie · Master Anmeldedatum: 07.07.2008 Beiträge: 6435

@ nfs freak
viele hersteller bauen solche esd! wie bild 2!da kommt auch was raus aus dem linken rohr!wenn manns richtig baut!
meist werden esd mit zwei auslässen verwendet!is einfacher!

@ karosserieteile
2x90mm endrohr scharf kannste von mir bekommen!sogar mit y-adapter!
bild zwei wäre bei dir machbar!
müstest beide 90 endrohre vom single esd abschneiden!
auf den rechten ausgang des esd nen y-adapter mit den 90er endrohren schweißen.
auf den linken ausgang des esd nen 90°bogen nach links,nen 1/2 meter rohr,nen 90°bogen,y-adapter und dan die 90er endrohre!
wenn das ordentlich geschweißt ist sagt auch der tüv nix gegen!

hier mal ne beispiel skizze

KarosserieTeile · 26.01.2010, 19:10

ok also müsst ich den esd aber weiter nach hintn verschieben oder?
weil sonst wirds mit den zwei linken rohren + den asapter knapp wegen der schürze.

hier haste mal en link von meiner aktuellen schürze, damit du mein vorhaben besser anchvollziehen kannst:

http://www.maxrev.de/dickes-lob-an-kolbenring-hier-seine-arbeit-t118821.htm

was würden denn die 90er rohre mit y-adapter bei dir kosten?
könnte ich das rohr auch von dir beziehen?

gruß und danke an alle die ihr hilfe hier anbieten

ZuNahmSie · Master Anmeldedatum: 07.07.2008 Beiträge: 6435

hab da mal rein geschaut.
also gehen würde das!esd müste etwas nach hinten(zfr einkürzen) und etwas nach links!
na kla kannste das ganze material bei mir beziehen!
4x90mm endrohr scharf,2x Y-adapter,2x90° bogen und nen 1/2meter rohr!
mach mir doch mal nen preisvorschlag per pn!

nfs_freak · 26.01.2010, 19:55

jo Mat bauen viele,

in deinem letzten Beispiel gehe ich mit - da hats sinn das so abgezweigt wird,
jedoch am endrohr abzuzweigen anstatt am hauptkörper des dämpfers kann meiner meinung nach nicht funktionieren!
hauptächlich geht dann das abgas gerade nach hinten raus als seitlich in das nebenrohr zu entweichen

(nur so am rande damit du weißt was ich meine)

ZuNahmSie · Master Anmeldedatum: 07.07.2008 Beiträge: 6435

@ nfs
hab dich schon verstanden!
dennoch gehts!hab sowas auch schon gebaut weils nich anders ging!der esd hatte nur ein auslass!
is jedenfalls kompliziert und nicht die schönste lösung!
im endrohr befindet sich nen y-verteiler!

nfs_freak · 26.01.2010, 20:38

alles klar, ich weiß nun was du meinst,
nicht optimal da sind wir uns einig.
gehen tuts das stimmt, aber so wirklich nur im äußersten notfall
