» Elektrische Fensterheber , Schaltpläne usw..

Heizer_Sascha · 24.03.2013, 21:06

Hallo,

Ich mal wieder

An meinem EJ9 hat der vorbesitzer versucht elektrische fensterheber nachzurüsten soweit so gut !

allerdings die verkablung passt nicht ganz.. (angeschlossen über endstufen power kabel^^)

Also hat jemand ein schalt plan? soweit ich weis müssen doch irgendwo relais dafür sitzen im original und wie und wo ist es original am sicherungskasten angeschlossen?

Währe super wenn jemand da irgendwas hat

danke

ps sorry für die übersichtlichkeit hab ich 2 threads eröffnet.

KaiCivicEJ6 · 25.03.2013, 11:58

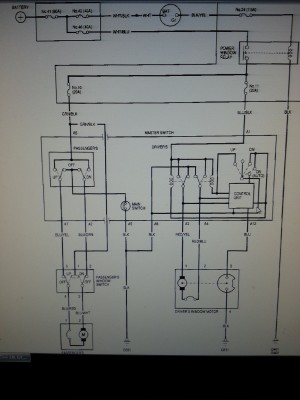

Habe das ganze vor kurzem bei meinem EJ6 gemacht, alles was du brauchst ist dieser Schaltplan. Danach verkabeln und spaß haben

nightmover29 · 25.03.2013, 13:25

wenn ich du wäre würde ich die originalen Teile verbauen ....hab ich auch gemacht! alles andere ist Käse :-)

......Geht Ganz einfach .... E-Kabelbaum ausm ej9 mit epaket besorgen. Zusätzlich brauchste die Fensterhebermotoren Türkabelbäume, Türpappen, Schalter und das Relais was im Sicherungskasten sitzt Kompletten Innenkabelbaum eins zu eins tauschen ....fängst am besten am steuergerät an ... und arbeitest dich bis zu den rückleuchten vor (der innenraumkabelbaum verläuft nämlich bis hinten zu der zweiten rückleuchte. Dafür müssen Sitze (vorder und Rückbank), mittelkonsole, und am besten der Teppich raus, damit man alles schön wieder an ort und stelle verlegen kann.
Wenn das geschafft ist ...nur noch türkabelbäume in der Tür verlegen, Fensterhebermotoren rein ... sind soweit ich mich noch erinnern kann 6 schrauben .... relais rein....türpappen dran. Schalter an Türkabelbäume anschliessen ....fertig !!! Nimm dir am besten 2 Tage zeit ... die wirste brauchen wenn du es ordentlich haben möchtest. :-)

willywonka89 · 25.03.2013, 13:44

würde auch nur die originalen verbauen jedoch ist der innenraumkabelbaum nicht zwingend notwendig (hab ich auch nicht) ... mit zwei geschickten händen und paar meter kabel kannst das selbst auch machen, brauchst ja nur plus und minus und die beiden schalter miteinander verbinden.

nightmover29 · 25.03.2013, 13:53

ja das stimmt ... aber weisste die e-pakete werden für knapp 120-150 komplett immer mal wieder angeboten .... dafür mach ich mir doch nicht die mühe und verkabel die selbst.... der vorteil ist auch das du die Türkabelbäume mit dem Innenraumkabelbaum via stecker verbinden kannst.
wenn du selbst verkabelst ... haste nur noch die kabel in der türe ohne gummimuffe ... also ohne schutz das z.b. die Kabel iwann brechen ... !
Ich würde mir den aufwand nicht machen zumal du dann ganz einfach das relais usw. im originalen sicherungskasten weiternutzen kannst. ;-()
Aber ist nur meine meinung

willywonka89 · 25.03.2013, 13:55

ja sicher die elegantere lösung ist die mit dem kabelbaum

ich hab halt das E-Paket um 100€ bekommen dafür eben ohne kabelbaum. und so viel arbeit wars nicht

nightmover29 · 25.03.2013, 13:56

ok ok ... aber den e-kabelbaum kriegste bestimmt auch einzeln :-)

war ja auch nur meine meinung ...! ;-)

Heizer_Sascha · 25.03.2013, 19:04

Dat funzt ja alles wollte nur wissen ob das nicht normal noch nen relai zwischen muss und am sicherungskasten abgesichert werden muss . Sonst gehts hoch und runter und ist original

nightmover29 · 25.03.2013, 19:15

Ja muss es ....ein relais ...im sicherungskasten und dort auch abgesichert
