» [Civic Coupé 96-01] Umbau Heckleuchten

MaXboT · 05.08.2005, 09:53

Um den inneren Teil der Rückleuchten auch zu beleuchten braucht ihr neue Lampenfassungen die 1x 2-Phasen-Birne und 1x 1-Phasen-Birne aufnehmen kann. heißt also 2Fassungen an einem Stecker. Is original auch schon so, aber nur mit 1-Phasen-Birnen. Die Dinger kosten bei Honda 75€ pro Stück (ohne MwSt.) - also was gebrauchtes nehmen.

da auf der linken Seite die Nebelschlussleuchte drin is, kommt dort oben die 2-Phasen-Birne rein und unten 1-Phase (2-Phasen für Standl. und Nebelschl.). Auf der rechten Seite muss noch ein Loch ausgeschnitten werden. Auch kein Problem. Dort kommen dann die zwei Fassungen von der linken Seite rein.

Je nach Fassung sind ja verschiedene Stecker da dran. Entweder ab machen und Kabel einzeln verlöten oder nur den Stecker von den nachträglich eingebauten Fassungen ab und davon die kabel in den Originalstecker gesteckt. Je nach Kabelstärke hält es auch so.

Von dem kleinen Verteilerstecker hinter der linken Verkleidung im Kofferraum ein Kabel abzweigen (farbe weis ich jetzt nicht mehr - kann auch schlecht nachgucken - sieht man aber wenn man alles unter die Lupe nimmt) und an die erste Fassung anschließen (ans entsprechende Kabel) und von dort aus an die zweite Fassung.

Dann sind die inneren Teile mit 5Watt Standlicht beleuchtet und die Nebelschlussleuchte bleibt erhalten (TÜV)
Bremslicht bleibt dann wie im Originalzustand.

is jetzt leider ohne Bilder schwer zu erklären. Aber vielleicht kann ja mal jemand Bilder davon machen?!?

Kriz · 09.11.2010, 21:45

hat jmd mal fotos zur hand?^^

Ottimoto Racing · 18.11.2011, 01:06

*rauskram*

also hinter der verkleidung der "verteiler stecker" meinst du damit denk ich mal was ca 2 x 4 reihen hat wo mann was anschliessen kann sind ca 5-6kabeln drinn
--> dieser stecker hat auch paar mal die selben kabel wie die von dem "áusseren"heckleuchten stecker

grün-weiss ist licht, wenn ich das kabel von dort aus bis ins stecker führe von den "inneren"heckleuchten dann kann ich ja das massekabel was schon im stecker drinn ist weiter verwenden oder? also muss ich nicht von dem "fetten" stecker dass massekabel dahin ziehen oder?

wenn ich von der kennzeichenbeleuchtung das signal klaue brennt das licht jedoch sehr hell (wie bei bremsen das sein sollte)

was kann der fehler bei mir sein?alles ist i.O. also birne/fassung

stussy · 18.11.2011, 01:10

hast du auch ne 5 watt birne?

Ottimoto Racing · 18.11.2011, 01:27

ist ja 5w/21w

stussy · 18.11.2011, 01:31

kann es sein das du das kabel welches für den 21w draht ist angeschlossen hast? oder hast du die nur in ner 1phasen fassung

Ottimoto Racing · 18.11.2011, 11:23

ich hab alle 2 kabel angeschlossen einmal für bremslicht und einmal für normales licht, und das kuriose ist das, das bremslicht geht nur das normale licht nicht -.-"

stussy · 18.11.2011, 11:28

du meinst 3kabel. eins masse, eins geht ans normale licht z.b. kennzeichenb. undneins ans bremslicht.

Ottimoto Racing · 18.11.2011, 14:26

naja der masse kabel ist schon vorhanden im stecker...

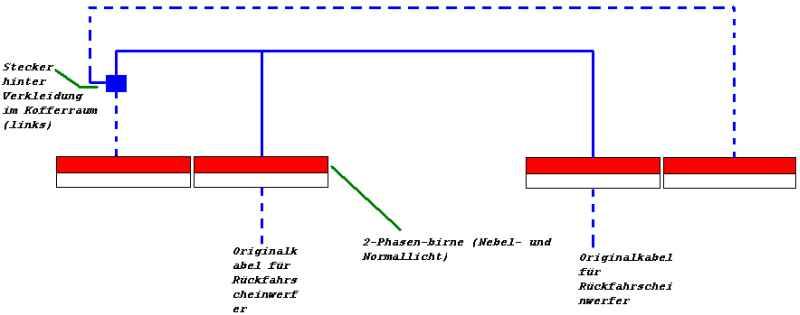

hier auch ne zeichnung dazu

http://www.maxrev.de/sicherung-fuer-die-bremsleuchte-t227938.htm#3284081

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "[Civic Coupé 96-01] Umbau Heckleuchten" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht
MaXboT MaXReV-BoT Anmeldedatum: 10.09.2004 Beiträge: 2785 Wohnort: World-Wide-Web	05.08.2005, 09:53 zitieren Um den inneren Teil der Rückleuchten auch zu beleuchten braucht ihr neue Lampenfassungen die 1x 2-Phasen-Birne und 1x 1-Phasen-Birne aufnehmen kann. heißt also 2Fassungen an einem Stecker. Is original auch schon so, aber nur mit 1-Phasen-Birnen. Die Dinger kosten bei Honda 75€ pro Stück (ohne MwSt.) - also was gebrauchtes nehmen. da auf der linken Seite die Nebelschlussleuchte drin is, kommt dort oben die 2-Phasen-Birne rein und unten 1-Phase (2-Phasen für Standl. und Nebelschl.). Auf der rechten Seite muss noch ein Loch ausgeschnitten werden. Auch kein Problem. Dort kommen dann die zwei Fassungen von der linken Seite rein. Je nach Fassung sind ja verschiedene Stecker da dran. Entweder ab machen und Kabel einzeln verlöten oder nur den Stecker von den nachträglich eingebauten Fassungen ab und davon die kabel in den Originalstecker gesteckt. Je nach Kabelstärke hält es auch so. Von dem kleinen Verteilerstecker hinter der linken Verkleidung im Kofferraum ein Kabel abzweigen (farbe weis ich jetzt nicht mehr - kann auch schlecht nachgucken - sieht man aber wenn man alles unter die Lupe nimmt) und an die erste Fassung anschließen (ans entsprechende Kabel) und von dort aus an die zweite Fassung. Dann sind die inneren Teile mit 5Watt Standlicht beleuchtet und die Nebelschlussleuchte bleibt erhalten (TÜV) Bremslicht bleibt dann wie im Originalzustand. is jetzt leider ohne Bilder schwer zu erklären. Aber vielleicht kann ja mal jemand Bilder davon machen?!? Gefällt mir Teilen twittern
▲	pn

Kriz Elite Geschlecht: Fahrzeug: B-Series Coupé used 4 track Anmeldedatum: 31.07.2009 Beiträge: 1795 Wohnort: Chiemsee / Bayern	09.11.2010, 21:45 zitieren hat jmd mal fotos zur hand?^^
▲	pn

Ottimoto Racing Premium-Member Name: Mario Geschlecht: Fahrzeug: Turboshuttle, EJ6@Z6Turbo, EJ6 Daily, EG3 B16Turbo, EG4 B18Turbo, ED6 K24 Anmeldedatum: 26.02.2010 Beiträge: 9059 Wohnort: Magdeburg	18.11.2011, 01:06 zitieren rauskram also hinter der verkleidung der "verteiler stecker" meinst du damit denk ich mal was ca 2 x 4 reihen hat wo mann was anschliessen kann sind ca 5-6kabeln drinn --> dieser stecker hat auch paar mal die selben kabel wie die von dem "áusseren"heckleuchten stecker grün-weiss ist licht, wenn ich das kabel von dort aus bis ins stecker führe von den "inneren"heckleuchten dann kann ich ja das massekabel was schon im stecker drinn ist weiter verwenden oder? also muss ich nicht von dem "fetten" stecker dass massekabel dahin ziehen oder? wenn ich von der kennzeichenbeleuchtung das signal klaue brennt das licht jedoch sehr hell (wie bei bremsen das sein sollte) was kann der fehler bei mir sein?alles ist i.O. also birne/fassung
▲	pn

stussy Premium-Member Name: Basti Geschlecht: Fahrzeug: Deine Mudda Anmeldedatum: 10.02.2008 Beiträge: 7022 Wohnort: Springe	18.11.2011, 01:10 zitieren hast du auch ne 5 watt birne?
▲	pn

Ottimoto Racing Premium-Member Name: Mario Geschlecht: Fahrzeug: Turboshuttle, EJ6@Z6Turbo, EJ6 Daily, EG3 B16Turbo, EG4 B18Turbo, ED6 K24 Anmeldedatum: 26.02.2010 Beiträge: 9059 Wohnort: Magdeburg	18.11.2011, 01:27 zitieren ist ja 5w/21w
▲	pn

stussy Premium-Member Name: Basti Geschlecht: Fahrzeug: Deine Mudda Anmeldedatum: 10.02.2008 Beiträge: 7022 Wohnort: Springe	18.11.2011, 01:31 zitieren kann es sein das du das kabel welches für den 21w draht ist angeschlossen hast? oder hast du die nur in ner 1phasen fassung
▲	pn

Ottimoto Racing Premium-Member Name: Mario Geschlecht: Fahrzeug: Turboshuttle, EJ6@Z6Turbo, EJ6 Daily, EG3 B16Turbo, EG4 B18Turbo, ED6 K24 Anmeldedatum: 26.02.2010 Beiträge: 9059 Wohnort: Magdeburg	18.11.2011, 11:23 zitieren ich hab alle 2 kabel angeschlossen einmal für bremslicht und einmal für normales licht, und das kuriose ist das, das bremslicht geht nur das normale licht nicht -.-"
▲	pn

stussy Premium-Member Name: Basti Geschlecht: Fahrzeug: Deine Mudda Anmeldedatum: 10.02.2008 Beiträge: 7022 Wohnort: Springe	18.11.2011, 11:28 zitieren du meinst 3kabel. eins masse, eins geht ans normale licht z.b. kennzeichenb. undneins ans bremslicht.
▲	pn

Ottimoto Racing Premium-Member Name: Mario Geschlecht: Fahrzeug: Turboshuttle, EJ6@Z6Turbo, EJ6 Daily, EG3 B16Turbo, EG4 B18Turbo, ED6 K24 Anmeldedatum: 26.02.2010 Beiträge: 9059 Wohnort: Magdeburg	18.11.2011, 14:26 zitieren naja der masse kabel ist schon vorhanden im stecker... hier auch ne zeichnung dazu http://www.maxrev.de/sicherung-fuer-die-bremsleuchte-t227938.htm#3284081 Verfasst am: 20.11.2011, 21:41 zitieren wie bekommt mann die seiten von der heckleuchten im kofferraum ausgeleuchtet da es von weiem so balken drinn sind die nicht so ausgeleuchtet sind ?!?!? bsp. von Tolga hoffe er hat nichts dagegen http://www.maxrev.de/dsc00238-bild-36112.htm meine nicht die reflektoren sind ja in der karosse die drinn.
