» [Civic 92-95] LED's in Schalter und Heizungselement löten

mgutt · 30.01.2005, 22:32

LED Guide - beleuchtete Taster und beleuchtetes Heizungselement - Honda Civic 1992-1995

Wer dem öden Serieneindruck entweichen möchte kann schon mit kleinen Mitteln Abhilfe
schaffen. Ein Weg ist z.B. die Innenbeleuchtung anzupassen. In diesem Guide widmen wir
uns den Tastern, wie Nebelschlusslicht, Heckscheibenheizung und Nebelscheinwerfer.

Der Vorher- / Nachhereffekt: (Die Heizung sieht in real noch viel besser aus, die Leuchtflecken sind in real kaum erkennbar)

Vorab:

LEDs müssen mit Plus und Minus richtig angeschlossen werden, sonst leuchten sie nicht. Damit ihr nicht großartig suchen müsst, habe ich die + und - Daten in einem anderen Guide bereits gepostet:

Pinbelegungen der Schalter und der Lüftungseinheit

Schritt 1 - Werkzeuge und Material

Lötkolben (Temperatur einstellbar) mit Schwamm
dünne Lötspitze
Lötzinn

mittlerer Kreuz und/oder Schlitzschraubenzieher
Pinzette
Flachzange
Seitenschneider

LED’s in der gewünschten Farbe (Helligkeit: ca. 6000 mcd)
Widerstände 450 Ohm

Schritt 2:

Schalter ausbauen
Heizung ausbauen

(Bilder kommen später, ich wollte das eigentlich alles nochmal genauer machen, aber mich ereilen zwischenzeitlich immer wieder fragen, daher poste ich schonmal das, was ich euch zeigen kann)

Schritt 3:

Die alten Lampenfassungen entfernen und die Kontaktstellen mit Lötzinn versehen: (Bitte nichts sagen, meine Lötspitze war mörder dick

)

Die LEDs und Widerstände entsprechend vorbereiten und biegen (merkt euch was Plus und Minus war

):

Die LEDs reindrücken (bei 5mm passen die gerade so rein. 3mm geht auch, dann könnt ihr sie sogar reinlegen, dafür sind sie aber nicht so hell)

Schritt 4 - Die Heizung

Heizungselement ausbauen und auseinander nehmen. Dann habe ich zwei Leiterplatinenstreifen eingeklebt und mit einer Feile Plus und Minus-Ebenen voneinander getrennt.

Insgesamt habe ich dann drei LEDs eingebaut. Zwei waren mir zu wenig, deswegen habe ich das auch mit den Leiterbahnen gemacht und nicht mit den Originalfassungen (da habe ich die Adern abgetrennt und an der Leiterbahn festgelötet). Die LEDs selber habe ich umgebogen, so dass der Strahl zu den Seiten ging. Dadurch verhindert man häßliche Leuchtflecken.

Die Bilder dazu habe ich versäumt zu machen, werde diese aber bei Gelegenheit nachholen.

TIPP:

Zum Abschluss noch ein kleiner Tipp wegen der Innenbeleuchtung. Da sind im Original Soffitten (Sofitten?) Lampen drin. Die könnt Ihr gegen eine bereits fertig gelötete LED Sofitte tauschen: (Abmessung : ca. 11mm x 44mm)

Achtet aber darauf, dass möglichst viele LEDs in der Soffitte (Sofitte?) sind, sonst ist die Innenbeleuchtung zu lasch.

© by Marc Gutt

!nvi · 01.02.2005, 17:55

WoW,
schaut echt supa aus.. nais! ;-)

Habe das ganze auch noch vor, allerdings möchte ich erstmal das Tacho umbauen und wenn ich das überstanden habe kann ich mich immer noch an die Heizungsbedienung machen.
Habe allerdings eine Frage:
Ist es eigentlich möglich die Beleuchtung der Knöppe zu ändern, oder kommt man da garnicht erst rann, da deine noch grün/ bzw. gelb leuchten.

mfg Martin

mgutt · 01.02.2005, 17:58

das kannst du auch noch machen. in jedem knopf ist noch ein birne drin.

wenn du spaß am löten hast, dann vergess aber nicht die Bilder zu machen und hier reinzustellen

!nvi · 01.02.2005, 18:12

Jut zu wissen, danke.

Löten och joar... ich hasse nur diese fummels Arbeit!

Habe an meinem plöden PC scho über 40 LED´s verbaut...
Hell muss es sein

Joer, werde wohl meinem Dad mal die DigiCam klauen müssen wenn es soweit ist!

mgutt · 13.02.2005, 20:29

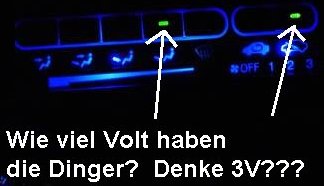

bei der 1. Frage hilft leider nur nachmessen. vielleicht sind die in reihe geschaltet und ergeben zusammen 12 volt oder jeder hat nen widerstand.. bau das heizungselement einfach ganz auseinander und schau dir die platine mal an. vielleicht erkennst du dann mehr.

Die Abdeckung ist für die Modelle, die keine Klimaanlage haben

Sonst ist da ein A/C Knopf.

Hondagirl · 13.03.2005, 19:29

Wie baue ich das heizungs element aus..hab hier noch dioden liegen und würd die gern einbauen..aber wie bekomm ich das dinen raus......???..
die blende davor ist geklipst das hab ich schon raus bekommen...aber unten hängt diese noch..ich bekomm die net ganz ab:o(...macht mich mal schlauer*fg*

Melli

mgutt · 13.03.2005, 19:39

Das Heizungselement ist von hinten verschraubt. Die Abdeckung hat auch von hinten noch einer Schraube so ziemlich in der Mitte.

Schritte wie folgt:

Dein Autoradio ausbauen
nun legst du Dich in den Fahrerfußraum mit einerm langen Kreuzschraubenzieher und guckst von hinten durch die Mittelkonsole nach oben (am besten mit Taschenlampe)
Dort sieht man dann mehrere Schrauben. Die die Du auf Anhieb siehst, sind es nicht, die halten nur den Hebel von der Wärmeregelung. Gaaanz Außen ist jeweils eine Kreuzschraube. Die beiden müssen raus. Dann ist das Heizungselement lose.
Wie gesagt, die Blende hat noch eine Mini-Schraube in der Mitte. Wenn Du schon feste an der Blende gezogen hast, kann es sein, dass du sie schon abgebrochen hast. Musst Du vorsichtig sein.

Du kannst auch versuchen von vorne die Schrauben abzumachen, aber das klappt nur mit einem Winkelaufsatz mit Kreuz-Bit und ist auch eine ziemliche Fummelei.

Dom_g · Senior Anmeldedatum: 27.02.2005 Beiträge: 228

Hi leut,

hast du auch noch eine Ahnung wo ich die LED Sofitte mit den Abmessungen finde?
Finde solche zwar aber nicht in den Abmessungen wie ich Sie brauche.

MFG Dom_g

mgutt · 12.05.2005, 07:50

die auf dem bild ist aus ebay
