» Zentralverriegelung DelSol Kabelverlauf

deacone · 24.04.2011, 01:32

Das hab ich auch gemacht. In den Innenraum sollte das auch kein Problem sein. Nur in die Tür könnte es problematisch werden, da ja bereits sehr Viele Kabel dort hineingehen, und so wie ich das erfühlt habe, ist da eine Art Stecker in der Tür.
Seh ich das richtig?
Kann man den Türkabelbaum einfach rausziehen!? Sollte ich vll mal probieren.
Ich kann mich nur noch sehr wage daran erinnern, wie das damals in meinem Civic war... aber genau weiß ich das nicht mehr..

Slowrida · 24.04.2011, 08:19

crxnsx
aber wie gesagt du musst dein Schloss abklemmen, einfach die beiden Adern trennen, und wenn du sowie so Kabel ziehen muss was richtig Sch*** ist da kein Platz ist dann würde ich gleich 4 Adern rein ziehen

weil du 2 Adern für den Stellantrieb brauchst und 2 für bl/ws und bl/rt Schliessen/öffnen.

ich hoffe ich konnte dir helfen

wenn du Zeichnung brauchst sag bescheid

Kannst du das nochmal näher erläutern? ich versteh grad nur bahnhof

crxnsx · Gesperrt Anmeldedatum: 23.12.2010 Beiträge: 1927

deaconeDas hab ich auch gemacht. In den Innenraum sollte das auch kein Problem sein. Nur in die Tür könnte es problematisch werden, da ja bereits sehr Viele Kabel dort hineingehen, und so wie ich das erfühlt habe, ist da eine Art Stecker in der Tür.
Seh ich das richtig?
Kann man den Türkabelbaum einfach rausziehen!? Sollte ich vll mal probieren.
Ich kann mich nur noch sehr wage daran erinnern, wie das damals in meinem Civic war... aber genau weiß ich das nicht mehr..

An den Türen sind Stecker weiss und ein blauer, jedoch bekommst du dort schlecht bis gar nicht die Kabeln durch wegen Platzmangel, ich habe bei mir anderes gemacht, und zwar habe ich die Stecker von der Fahrertür abgezogen dan den Seutenblinker demontiert und das Kabel was ich von der Tür getrant habe ist mit sone Gumischlauch überzogen habe ich das Kabel nach innenraum eingezogen damit ich etzwas besser arbeiten kann, da wie gesagt kein Platz ist bei den weis und blauen Stecker habe ich die Kabeln zwaz in die Gumi Tüle reingezogen, doch ein Stück davor bevor die Stecker kommen habe ich in das Gumi ein Loch gemacht wo ich meine Kabeln rausgefischt habe und dann habe ich ein extra Loch für meine Kabel gemacht einfach 10er oder Größer nur da müsst ihr aufpassen das Loch gleich ondlich mit Zinkspray bearbeiten und Farbe drauf

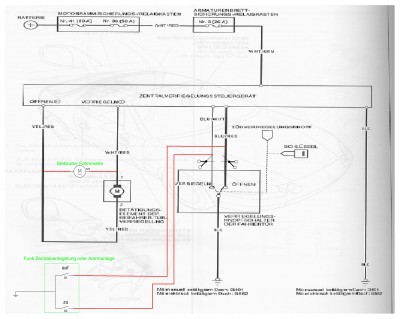

Ich mach naher noch paar fotos von meiner Arbeit und eine Zeichnung für den Anschluss

DelSol222 · 25.04.2011, 11:26

deacone
DelSol222 Die einzige Stelle die ich gefunden habe um die Kabel abzugreifen ist wenn man die Lüftung im Beifahrerfußraum ausbaut ein kurzes Stück (ca10cm) des Türkabelbaums den man dann relativ einfach erreichen kann. Natürlich kann man sich auch mehr Freikämpfen aber mir hat das kurze Stück gereich.
Das ZV-Steuergerät in der Beifahrertür kann man nachher natürlich entsorgen.
Wer kann mir sagen, wo ich die Kabel abgreifen kann? Ich hab nämlich nichts finden können.
Ist bei der Lüftung das komplette Gebläse hinter dem Handschuhfach gemeint?

LG

Ja ist es, aber ich hoffe du hast verständnis dafür das ich vorläufig keine zeit habe das ganze nochmal auszubauen nur um ein Foto zumachen. Aber ich benutze nach wie vor die Orginalkabel in der Fahrer- und Beifahrertür.

SmartByte · 16.05.2013, 09:21

Hallo Leute,

ich grabe diesen Thread mal aus, da ich auch seit Tagen auf der Suche nach den beiden Kabeln bin, die von einer Tür in die andere gehen.

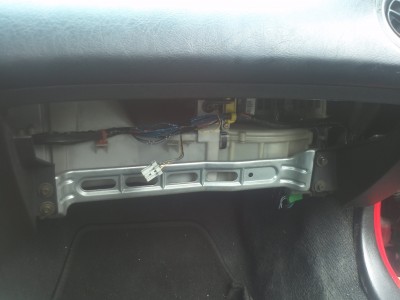

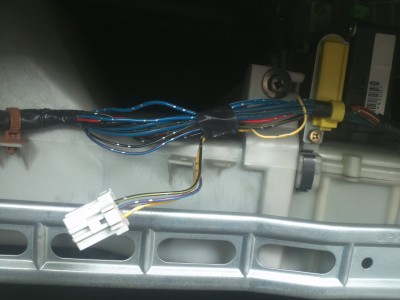

Hier wurde gesagt im Beifahrer-Fußraum könnte man die beiden abgreifen, aber ich finde sie beim besten willen nicht. Hinter dem Handschuhfach laufen zwar kabel, aber das Rot-Blaue endet dort in einem Stecker und das weiße wollte ich nicht anschneiden, da es mir ohne das rot-blaue eh nichts bringt. hier ein par Bilder:

DelSol222 · 16.05.2013, 15:37

Hier den Teppich wegklappen, da verläuft ein dicker Kabelstrang von dem auch der Türkabelbaum abgeht wenn ich es noch richtig im Kopf habe.

SmartByte · 17.05.2013, 09:15

klingt nach fummelarbeit

werde mich am wochenende mal ran machen. Vielen Dank schonmal.

Emmy93 · 07.06.2013, 12:21

und, hast du sie gefunden?
